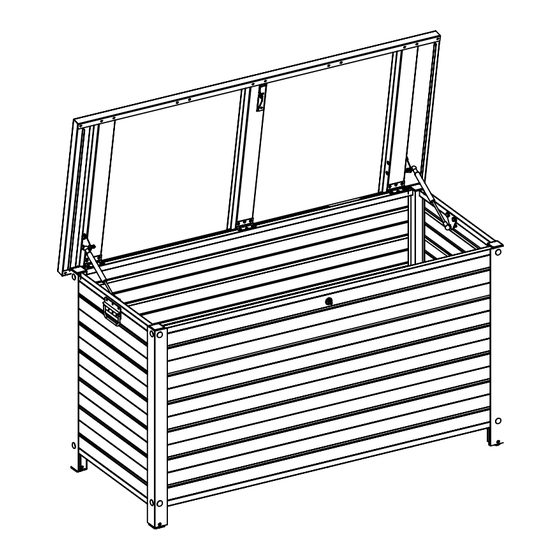

Outflexx 30889 Montageanleitung
Produktmaße: (l x b x h): 135 x 59 x 75 cm
Verwandte Anleitungen für Outflexx 30889
Inhaltszusammenfassung für Outflexx 30889
- Seite 1 Montageanleitung Art.Nr: 30889 Produktmaße: (L x B x H): 135 x 59 x 75 cm Bitte lesen Sie sich diese Anleitung sorgfältig vor der Montage durch.
- Seite 2 Teil Teil D173 D180 H104 H105 M4X10 M6X10 M5X12 M8X20 M4X40 J111 J141...
- Seite 3 Teil L04B L04A M4X40 L02A M5X12 L02A 1. Setzen Sie die Endplatte K1 in die Führungsschiene von L04A und L02A ein und befestigen Sie sie dann mit einem Ende der Seitenplatte K3 mit Z30. 2. Setzen Sie die Endplatte K2 in die Führungsschiene von L04B und L02A ein und befestigen Sie sie dann mit dem anderen Ende der Seitenplatte K3 mit...
- Seite 4 Teil M4X40 M6X10 J141 Befestigen Sie eine weitere Seitenwand K4 an den Enden der Wände K1, K2 und der Bodenplatte K5 mit Z30. Vergewissern Sie sich, dass sie vollständig in Position sind. L05A J141 L05A Setzen Sie Teil J141 in die zwei Füße ohne Räder ein..
- Seite 5 D180 J141 M4X10 J111 J141 J141 Stellen Sie die Kissenbox J141 aufrecht hin, setzen Sie Teil J141 auf die Füße. D180 1&2 J111 J111 Decken Sie die Löcher an den Füßen mit Teil J111 ab. Befestigen Sie die Abdeckplatte D180 an der Seitenwand K3, mit S15.
- Seite 6 Teil D180 D173 H104 H105 H104 D173 M8X20 L04B D173 L04A 1. Befestigen Sie Teil D173 mit S49 auf D180 und K1/K2. 2. Befestigen Sie die Gasdruckfeder H104 mit M06 an zwei D173. K1&K2 D173 D180 D173 D173 D173 H104 H104 H105 H105...
