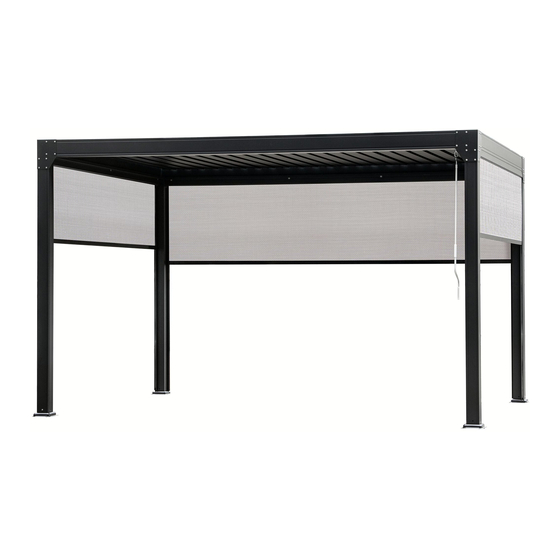

Inhaltszusammenfassung für Outflexx 24139

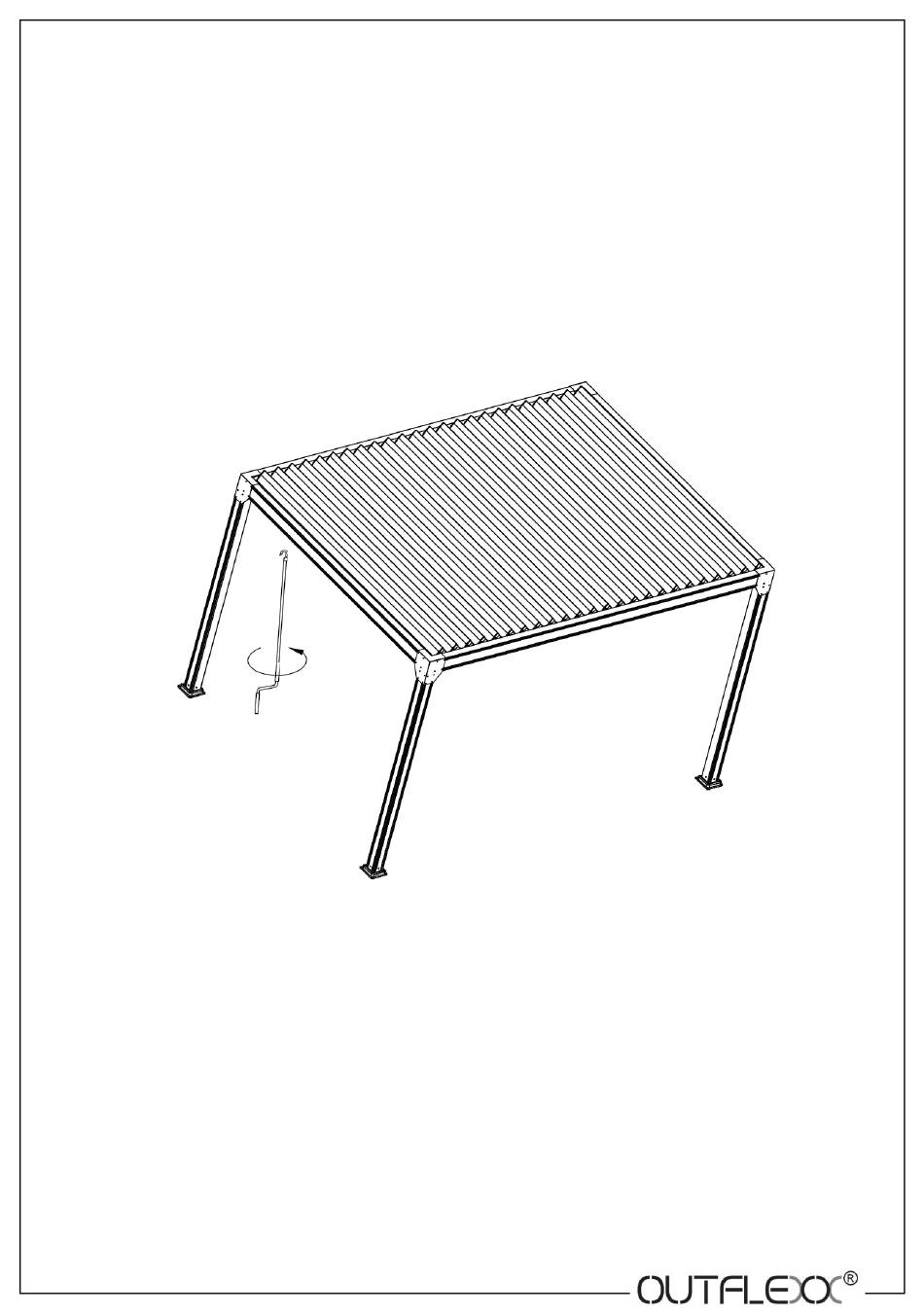

- Seite 1 24139/24141...
- Seite 2 Abbildung / Image Beschreibung / Nr. / No. Menge / Description Quantity Balken 1 / Beam 1 Balken 2 / Beam 2 Balken 3 / Beam 3 Pfosten / Foot tube Jalousie / Louver M6*14 80+2 Ecke / Corner Beschläge / M5*8 48+2 Hardware...
- Seite 3 Packliste / Packing list Karton Nr. / Detail / Detail Menge / Carton No. Quantity 401*26*31.5(cm) 1#Balken/Beam 2#Balken/Beam 3#Balken/Beam Ecke/Corner Fußplatte/Foot Pad Griff/Handle Anleitung/Instructions Schraubenset / Screw set 288*38.5*19,5(cm) Jalousie / Louver 232*25*24(cm) Fußplatte / Foot Tube 4...
- Seite 4 1. Öffnen Sie den Verpackungskarton, überprüfen Sie die Teile anhand der Packliste und reißen Sie alle Schutzfolien ab. 2. Bevor Sie mit der Montage beginnen, legen Sie zum Schutz z.B. Schutzpolster oder eine Decke auf den flachen Boden, und legen Sie dann 4 Stück Ecken nach oben gerichtet darauf. Der Abstand der 4 Ecken ist etwa 4mx3m.
- Seite 5 Balken 3 einbauen / Install Beam 3 DE - Verwenden Sie 16 Stück M6*14, um die 2 Stück Balken 3 in der Ecke zu befestigen. EN - Use 16pcs M6*14 to fix the 2pcs beams 3 in the corner.
- Seite 6 Pfostenaufbau Option 1 / Installation foot tube option 1 (1/2) 1. Drehen Sie den Rahmen um. 2. Heben Sie Balken 1 an und befestigen Sie die 2 Pfosten in der Ecke mit jeweils 8 Stück M6*14. 1. Flip the beam frame. 2.
- Seite 7 Pfostenaufbau Option 1 / Installation foot tube option 1 (2/2) 1. Heben Sie Balken 2 an. 2. Fixieren Sie die anderen 2 Pfosten in der Ecke mit jeweils 8 Stück M6*14. 1. Raise beam 2. 2. Fix the other 2pcs foot tubes in the corner with 8pcs M6*14 respectively.
- Seite 8 Pfostenaufbau Option 2 / Installation foot tube option 2 1. Verwenden Sie 8 Stück M6*14 für jeden Pfosten, um diesen zu installieren, wie auf dem Bild gezeigt. 2. Drehen Sie den aufgebauten Rahmen um 90˚. 3. Drehen Sie den Rahmen weiter auf etwa 40˚, jemand muss ihn am Pfosten halten, und senken Sie ihn dann langsam ab.
- Seite 9 Fußplatte anbringen / Install the foot pad 1. Messen Sie die relativen Abstandsmaße a und b jedes Pfostens, so dass die oberen und unteren Maße jedes Pfostens im Wesentlichen gleich sind, und verwenden Sie dann 4 Stück M6*14 zur Befestigung jedes Pfostens und jeder Fußplatte.
- Seite 10 Einbauen der Jalousie / Install the louver (1/2) Jalousie Bauen Sie die Jalousie der Reihe nach ein. Install the louver in sequence. Verwenden Sie 1 Stück M5*8 zur Befestigung jeder Jalousie an Balken Use 1 PC M5*8 to fix each louver to beam 1.
- Seite 11 Einbauen der Jalousie / Install the louver (2/2) 1. Drehen Sie die Jalousie in die maximale Position, sodass sie auf der anderen Seite nach oben zeigt. 2. Verwenden Sie 1 Stück M5*8, um jede Jalousie an den Balken 1 zu befestigen. 1.
- Seite 12 Versuchen Sie, die Jalousie mit dem Griff zu betätigen / Try to control the louver with the handle...
