Montieren Der Hydraulikschläuche - Boss Snowplow Quickcube Bedienungsanleitung

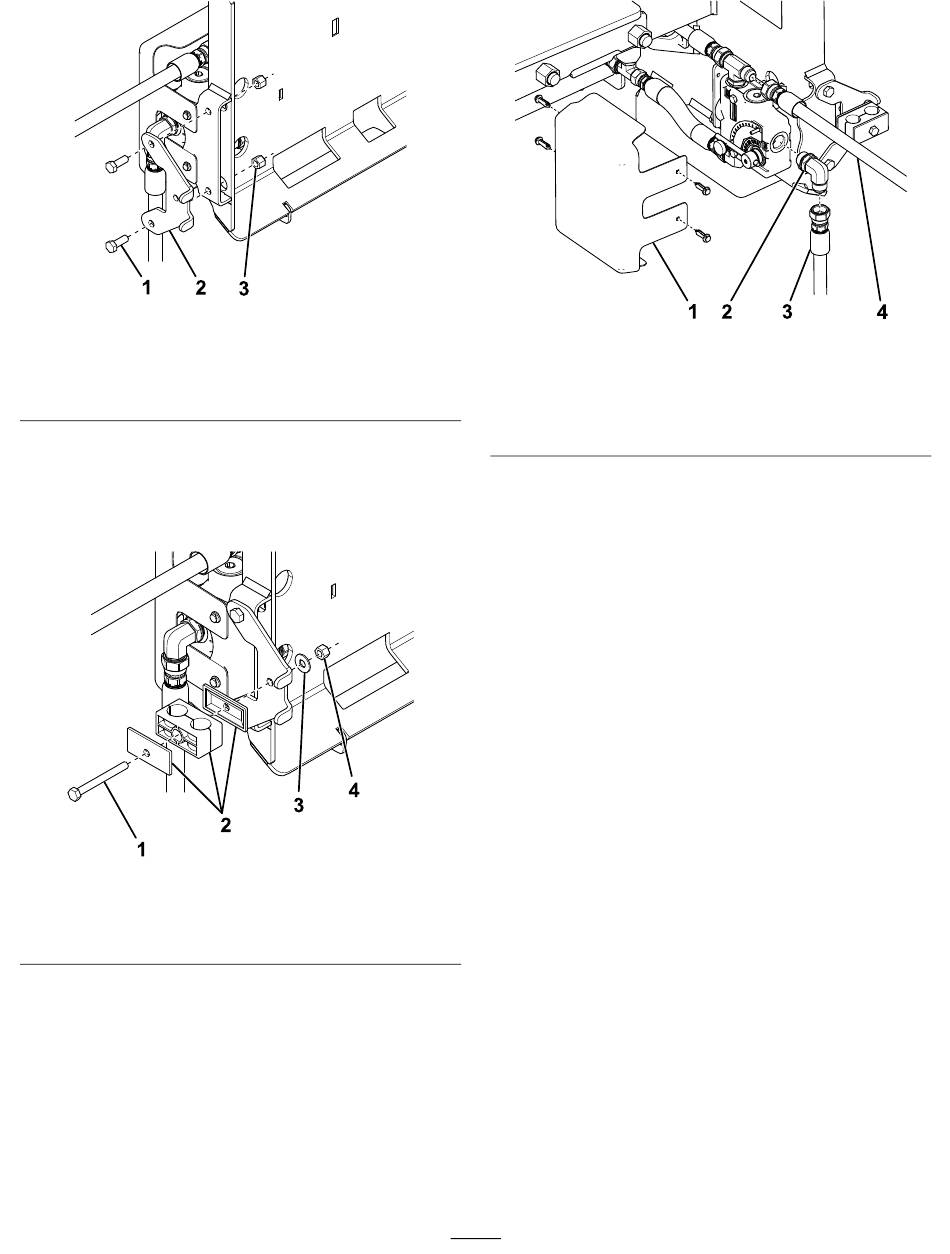

1. Schraube (3/8")
2. Schlauchhalterung
2. Befestigen Sie die Schlauchklemmen und
Klemmplatten für Hydraulikschläuche mit einer
Schraube (5/16"), einer Unterlegscheibe (5/16")
und einer Sicherungsmutter (5/16") an der
Schlauchhalterung, wie in
1. Schraube (5/16")
2. Schlauchklemme
Montieren der
Hydraulikschläuche
1. Nehmen Sie die Abdeckung der
Durchflusssteuerung ab und bewahren
Sie diese auf (Bild
Bild 5
3. Nylon-Sicherungsmutter
(⅜")
Bild 6 dargestellt.
Bild 6
3. Scheibe (5/16")
4. Sicherungsmutter (5/16")
7).
g215719
1. Abdeckung der
Durchflusssteuerung
2. 90°-Schlauch-
Anschlussstück
2. Befestigen Sie das 90°-Anschlussstück des
Schlauchs am Durchfluss-Regelventil
7) und ziehen Sie die Mutter mit einem
Drehmoment von 81 N·m fest.
Hinweis:
Anschluss nach unten zeigt.
3. Verbinden Sie den kurzen Schlauch mit dem
90°-Anschlussstück
4. Schließen Sie den langen Schlauch
am verbleibenden Anschluss des
Durchfluss-Regelventils an
5. Lösen Sie die Schraube für die Hydrau-
likschlauchklemme und schieben Sie die
Schläuche zwischen die beiden Hälften
6. Ziehen Sie die Schraube der Hydraulikschlauch-
klemme auf ein Drehmoment von 26 N·m fest.
g215718
7. Verbinden Sie die Schnelltrennkupplung mit
Innengewinde mit dem freien Ende des langen
Schlauchs
6
Bild 7
3. Kurzer Schlauch
4. Langer Schlauch
Achten Sie darauf, dass der
(Bild 7).
(Bild 7).
(Bild 8).
g215717
(Bild
(Bild 6).
