Einrichtung

Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Einsatzposition.

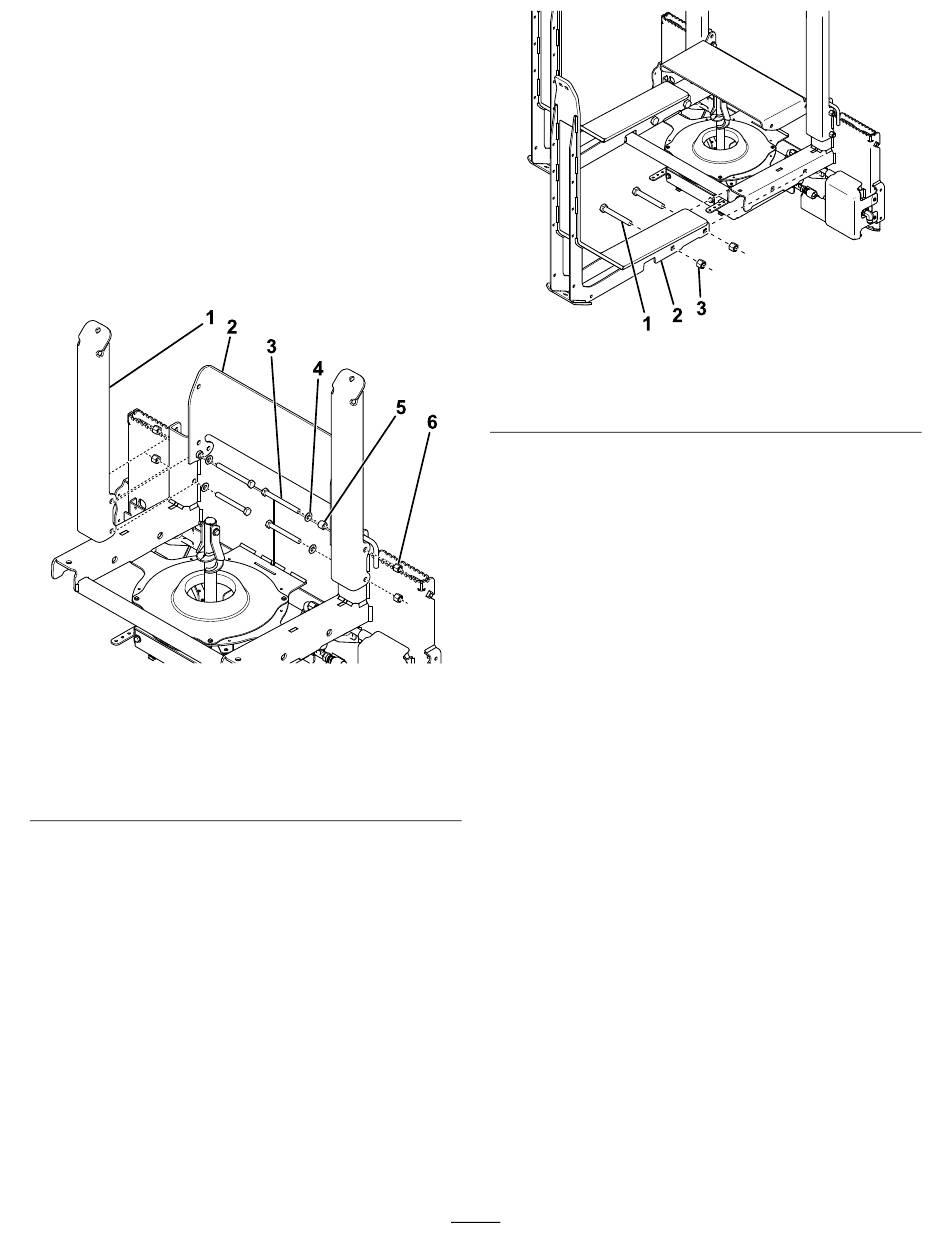

Einbau der Rahmengabeln

1. Befestigen Sie eine gerade Gabel und eine Seite
des Anschlagpuffers für die Streuerbox auf eine
der Gabelaufnahmen und befestigen Sie diese
mit zwei Schrauben (½"), zwei Unterlegscheiben
(½"), zwei Nylon-Sicherungsmuttern (½") und
einer Büchse, wie in
1. Gerade Gabel
2. Anschlagpuffer für die
Streuerbox
3. Schraube (½")
2. Wiederholen Sie den Schritt
Seite des Anschlagpuffers für die Streuerbox
sowie der verbleibenden geraden Gabel.
3. Ziehen Sie die Schrauben mit 76 N·m an.
4. Schieben Sie eine gewinkelte Gabel auf eine
der seitlichen Streueraufnahmen und befestigen
Sie diese mit zwei Schrauben (¾") und zwei
Nylon-Sicherungsmuttern (¾"), wie in
dargestellt.
Bild 3 dargestellt.
Bild 3
4. Scheibe (½")
5. Büchse
6. Nylon-Sicherungsmutter
(½")
1 für die andere
Bild 4
1. Schraube (¾")
2. Gewinkelte Gabel
5. Wiederholen Sie den Schritt
gewinkelte Gabel.
6. Ziehen Sie die Schrauben auf ein Drehmoment
von 272 N·m an.
Befestigen der
Schlauchhalterungen
1. Befestigen Sie die Schlauchhalterung
g215728
mit zwei Schrauben (⅜") und zwei
Nylon-Sicherungsmuttern (⅜") an der
linken Seite des Streuerrahmens, wie in
dargestellt.
Hinweis:
Drehmoment von 45 N·m an.
5
Bild 4
3. Nylon-Sicherungsmutter
4 für die andere
Ziehen Sie die Schrauben auf ein
g215714
Bild 5
