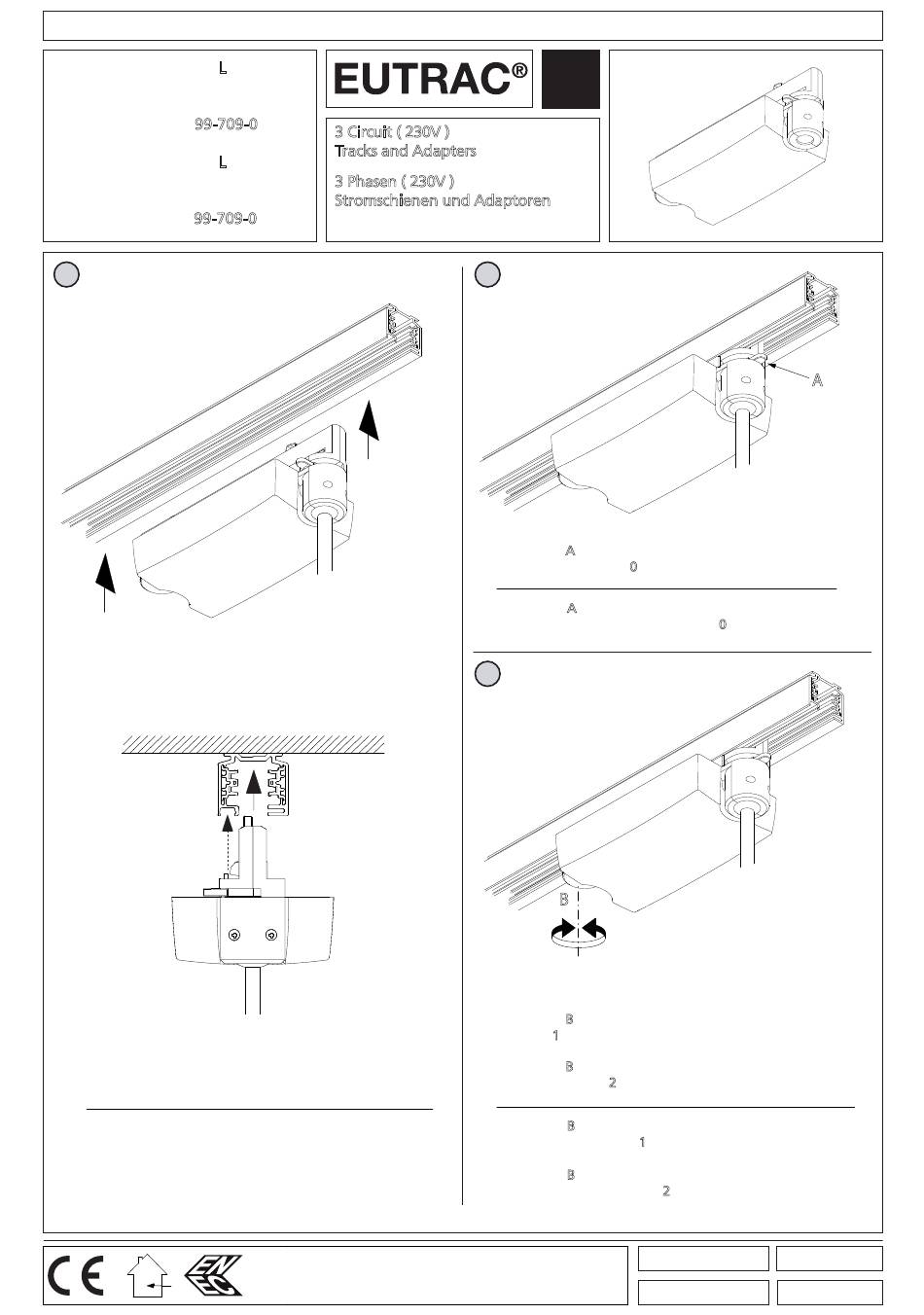

· ASSEMBLY INSTRUCTIONS · MONTAGEANLEITUNG ·
MultiCompactAdapter L
(Standard)
with data bus option
(+ data bus contact 99-709-0)
MultiCompactAdapter L
(Standard)
mit Datenbus-Option
(+ Datenbusabgriff 99-709-0)
7
Make sure that the ridge of the adapter is in with
the groove of the track.
Der Führungssteg des Adapters muss mit der Nut
der Stromschiene fluchten.
3 Circuit ( 230V )
Tracks and Adapters
3 Phasen ( 230V )
Stromschienen und Adaptoren
15
3~
1~
www.EUTRAC.com
8
Turn knob A 90° clockwise to connect the adapter
to the neutral circuit 0.
Drehriegel A um 90° im Uhrzeigersinn drehen um
den Adapter an die neutrale Phase 0 anzuschließen
9
B
90°- 0 - 90°
Turn knob B 90° clockwise to connect the adapter
to circuit1.
Turn knob B 90° anti-clockwise to connect the
adapter to circuit 2 .
Drehriegel B um 90° im Uhrzeigersinn drehen um
den Adapter an Phase 1 anzuschließen.
Drehriegel B um 90° gegen den Uhrzeigersinn drehen
um den Adapter an Phase 2 anzuschließen.
99-705-.
A
Page/Seite
22.05.2024
# 409604
MT 6.033/4
5/7
