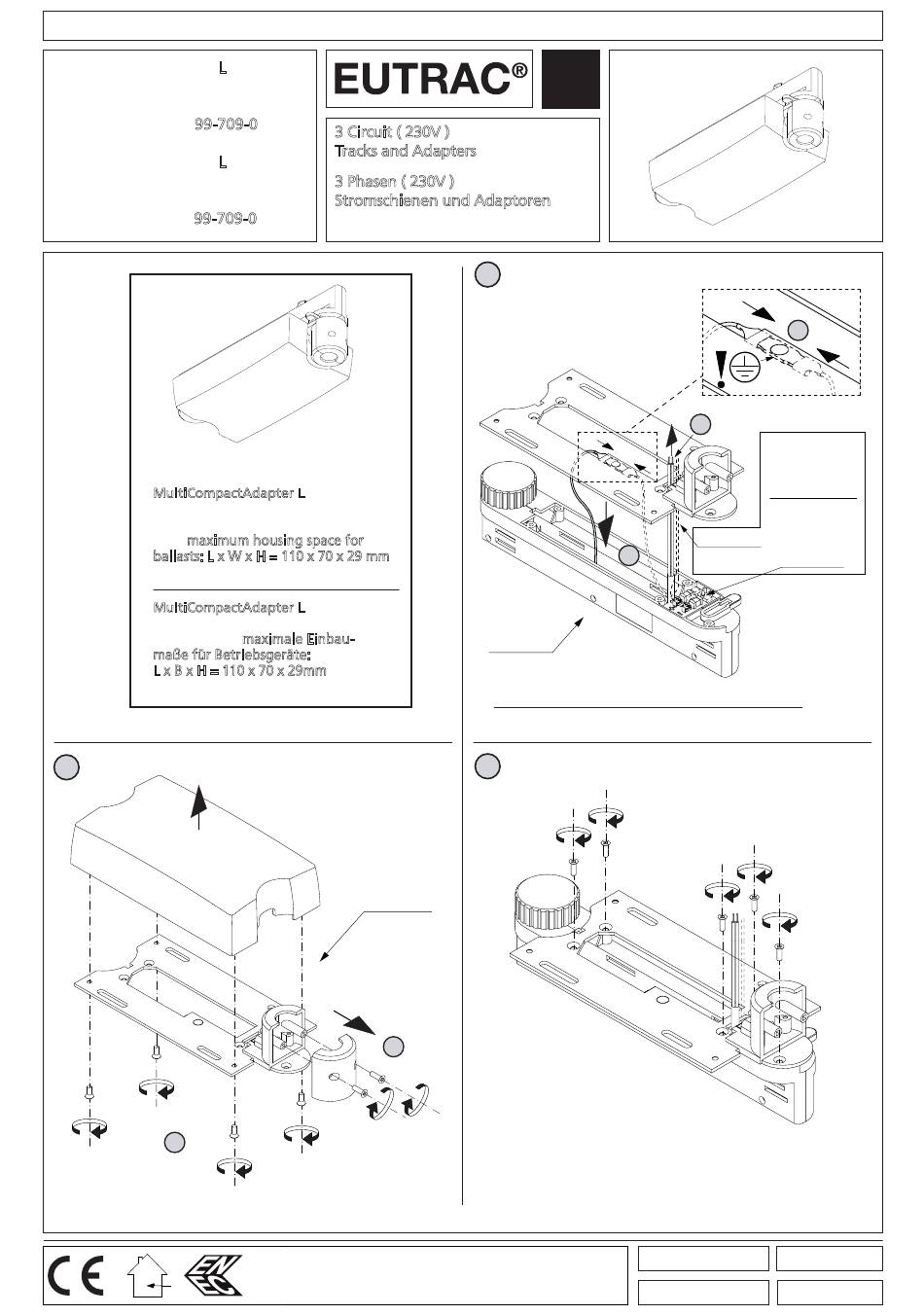

Eutrac MultiCompactAdapter L Montageanleitung Seite 3

· ASSEMBLY INSTRUCTIONS · MONTAGEANLEITUNG ·
MultiCompactAdapter L
(Standard)
with data bus option
(+ data bus contact 99-709-0)
MultiCompactAdapter L
(Standard)
mit Datenbus-Option
(+ Datenbusabgriff 99-709-0)
99-705-.
MultiCompactAdapter L
empty housing adapter with data bus
option shipped as two sub assembled
parts, maximum housing space for
ballasts: L x W x H = 110 x 70 x 29 mm
accessories: retaining collar page 7/7
MultiCompactAdapter L
mit Datenbus-Option, ohne
Betriebsgerät,
maße für Betriebsgeräte:
L x B x H = 110 x 70 x 29mm
Zubehör: Montagenippel Seite 7/7
1
b
3 Circuit ( 230V )
Tracks and Adapters
3 Phasen ( 230V )
Stromschienen und Adaptoren
maximale Einbau-
99-710-.
a
15
3~
1~
www.EUTRAC.com
2
c
99-708-.
Control wire are basis insulated to power wire.
Steuerleitungen sind gegen Netzleitungen basisisoliert.
3
99-705-.
a
b
optional
Data bus contact
with FELV-safety
component
Datenbusabgriff
mit FELV-Sicher-
heitsbaustein.
Data line
Datenleitung
99-709-.
Page/Seite
22.05.2024
MT 6.033/4
# 409604
3/7
