2. Geräteinstallation
Die Pumpe muss auf einer horizontalen
Fläche installiert werden. Stellen Sie bitte
sicher, dass Ihre Arbeitsfläche eben ist, um
gute Ergebnisse zu gewährleisten.
• Nehmen Sie den Pumpenkörper, die
Pumpenköpfe und den Schlauch behut-
sam aus der Packung.
• Nehmen Sie den Zubehörbeutel und den
Ersatzteilbeutel aus der Packung.
Optional: Jeder Zubehörbeutel enthält vier
Aufkleber. Wählen Sie einen Aufkleber
und bringen Sie ihn sorgfältig in der dafür
vorgesehenen Kerbe an jeder Pumpe an.

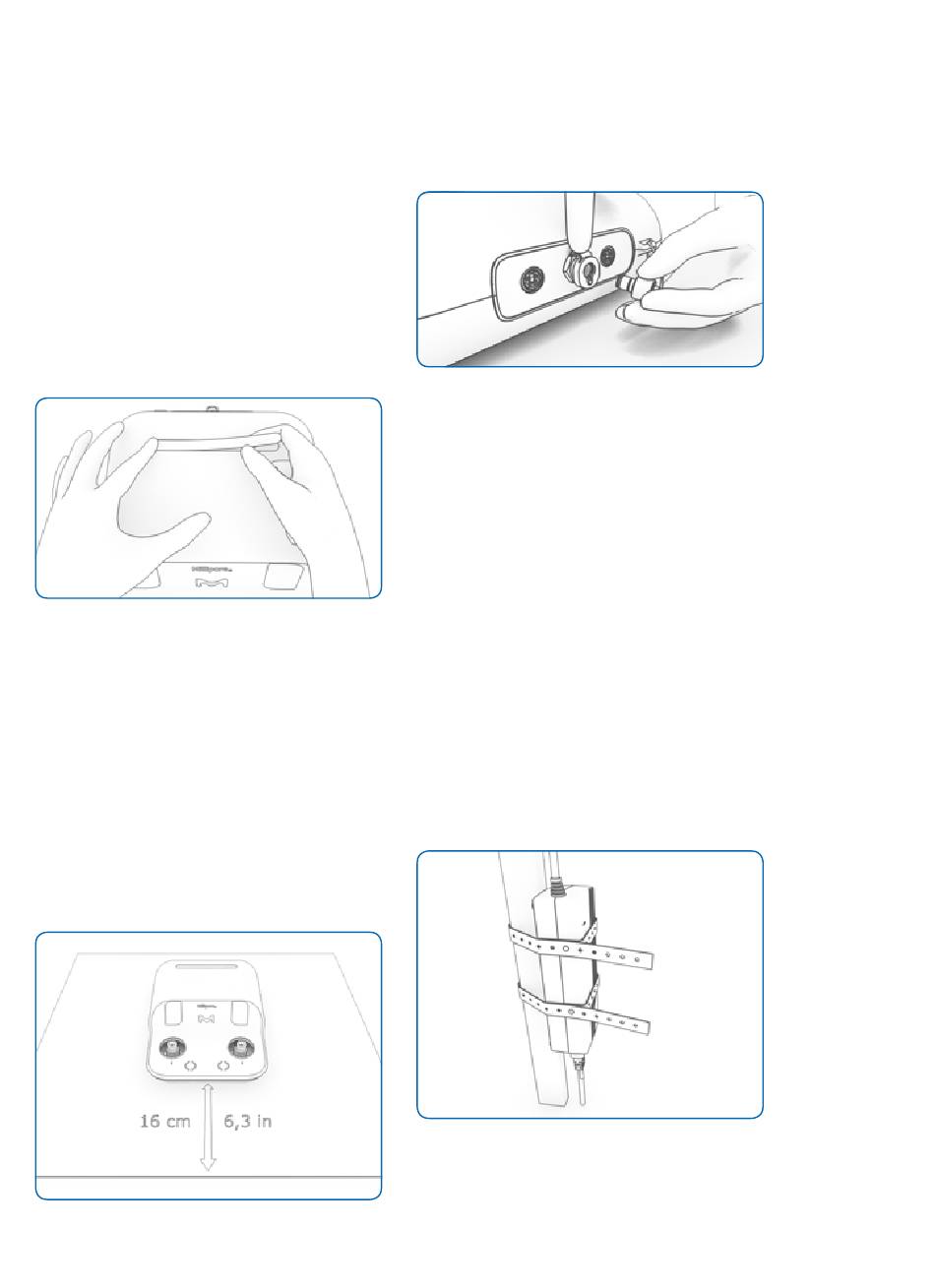

Abbildung 6: Anbringen des Pumpenaufklebers
• Reinigen Sie den Schlauch und die
Außenflächen der Pumpe mit einem
Tuch, das mit einem der im Abschnitt
„Reinigung & Wartung" aufgeführten
Desinfektionsmittel befeuchtet ist.
• Stellen Sie die Pumpe in Ihrem
Arbeitsbereich auf.
Beim Einsatz in einer horizontalen Laminar-
Flow-Werkbank, sollte zwischen der Vorder-
seite der Pumpe und der Vorderkante der
Werkbank ein Abstand von mindestens
160 mm eingehalten werden (siehe
Abbildung).
Abbildung 7: Zwischen der Vorderseite der Pumpe
und der Vorderkante der horizontalen Laminar-
Flow-Werkbank sollte ein Abstand von mindestens
160 mm eingehalten werden.
• Drücken Sie auf den Metallbügel auf der
Rückseite der Pumpe und entfernen Sie
den weißen Stopfen. Schließen Sie dann
den Schlauch an.
Abbildung 8: Der Metallbügel muss gedrückt
werden, um den weißen Stopfen zu entfernen
• Führen Sie das andere Schlauchende in
einen Flüssigabfallbehälter ein.
• Nehmen Sie das Netzteil aus seiner
Verpackung.
• Desinfizieren Sie das Netzteil wie zuvor
die Pumpe.
• Stecken Sie das Gleichstromkabel in einen
Stromeingang auf der Rückseite der Pumpe
ein. Drücken Sie den Stecker, bis er
hörbar einrastet.
• Schließen Sie das mitgelieferte Netzkabel
an das Netzteil an.
• Schließen Sie das andere Ende des
Netzkabels an eine ordnungsgemäß
geerdete Steckdose an.
Optional: Befestigen Sie das Netzteil mit
den beiden Gummibändern außerhalb des
Arbeitsbereichs.
Abbildung 9: Das Netzteil kann mithilfe der
Gummibänder außerhalb des Arbeitsbereichs
befestigt werden.
Seite 7 von 24
