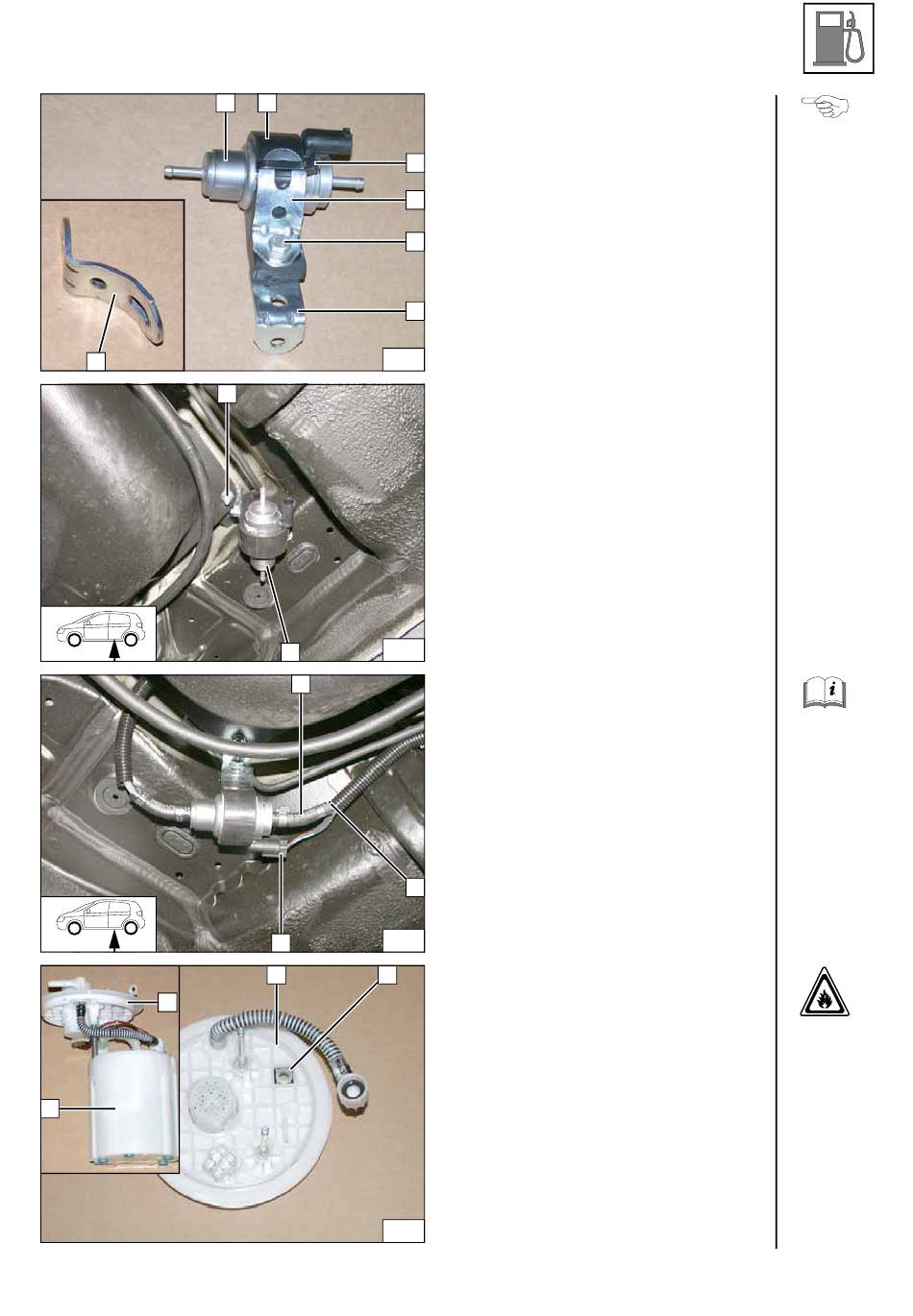

Webasto Thermo Top Evo Einbaudokumentation Seite 20

Kia Rio
4
1
3
1318330A
1 2
1
2
1
3
1 2
Winkel 4 gemäß Abbildung biegen!
1 Dosierpumpe
2 Aufnahme Dosierpumpe
3
3 Kabelbinder
4 Winkel
4
5 Schraube M6x25, Bundmutter
6 Winkel
5
6
39
1 Schraube M6x20, Bundmutter,
fzg.eigene Bohrung
2 Dosierpumpe
40
1 Schlauchstück, Schelle Ø 10 [2x]
2 Brennstoffleitung Heizgerät
3 Kabelbaum Dosierpumpe
2
41
Tankarmatur nach Herstellerangaben aus-
bauen. Oberteil 1 von Unterteil Tankarmatur 3
demontieren. Unterlegscheibe 2 Ø 12 mittig
auflegen. Lochbild Ø 6 übertragen und boh-
ren!
42
Dosier-
pumpe vor-
montieren
Montage
Dosier-
pumpe
Anschluss
Dosier-
pumpe
Bohrung
für Tank-
entnehmer
20
