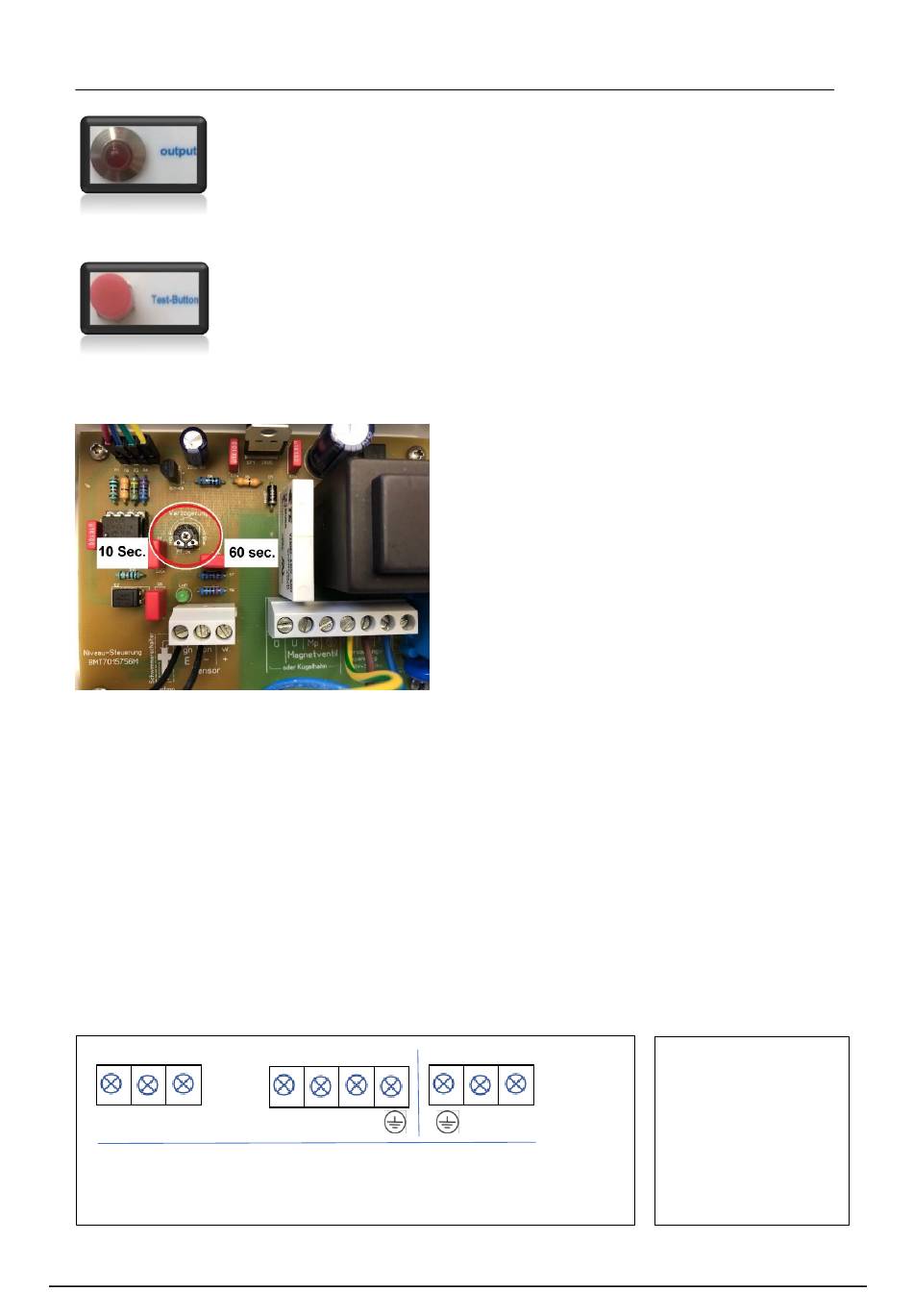

Wenn der Niveauschalter betätigt wird, wirkt eine Verzögerungszeit von 10
bis 60 Sekunden (individuelle Einstellung möglich). Nach abgelaufener
Verzögerungszeit liegt an den Klemmen Spannung und die Output – LED
leuchtet. Wenn der Niveauschalter vom betätigten in den nicht betätigten
Zustand schaltet, erlischt die Output-LED und der Ausgang schaltet ab.
Test-Button
Für die Dauer der Tastenbetätigung wird der Niveauschalter
als betätigt simuliert und der Ausgang schaltet.
6.
Elektrischer Anschluss:
Versorgungsspannung: 230VAC
Magnetventil: 230 VAC 50 Hz max. 4A
Kugelhahn: 230 VAC 50 Hz max. 2A
Niveauschalter: Reed Kontakt
Hinweis:
Wird eine umgekehrte Schaltfunktion vom Magnetventil (Kugelhahn) gewünscht, so ist der
Schwimmer vom Niveauschaltkörper, durch entfernen der Federscheibe, abzuziehen und um 180°
gedreht zu montieren.
Klemmleiste EASY PRO LEVEL S
weiß braun
E
-
+
Sensor
Ö
U
Mp
Magnetventil
Versorgungsspannung
oder
230 AC
Kugelhahn
Verzögerung / Hysterese
Einstellung der Verzögerungszeit
(gilt für „EIN"- und „AUS"- Verzögerung)
Min.: 10 Sekunden
Max.: 60 Sekunden
L1 Mp
6
Legende:
E = Eingang
Ö = Öffner
U = Unterbrecher
Mp = Massepunkt
