ACon
Aufbau
Die ACon Kompaktzentrale enthält ein Schaltnetzteil für den Betrieb an Netzspannungen von 90...240V /
50...60Hz ohne Umschaltung. Die Zentrale wird mit dem mitgelieferten Netzkabel an eine entsprechende
Netzsteckdose angeschlossen.
Bitte achten Sie auf:
Warnung: Setzen Sie das Gerät niemals Regen oder Feuchtigkeitseinflüssen aus.
Anschluss der Mikrofonpulte
Der Anschluss der Mikrofonpulte erfolgt in Einkabeltechnik. Dabei werden Spannungsversorgung,
Signalübertragung und Schaltimpulse innerhalb einer Linie (max. 25 Pulte) durch eine einzige Kabelverbin-
dung übertragen, die durch die Mikrofonpulte durchgeschleift ist.

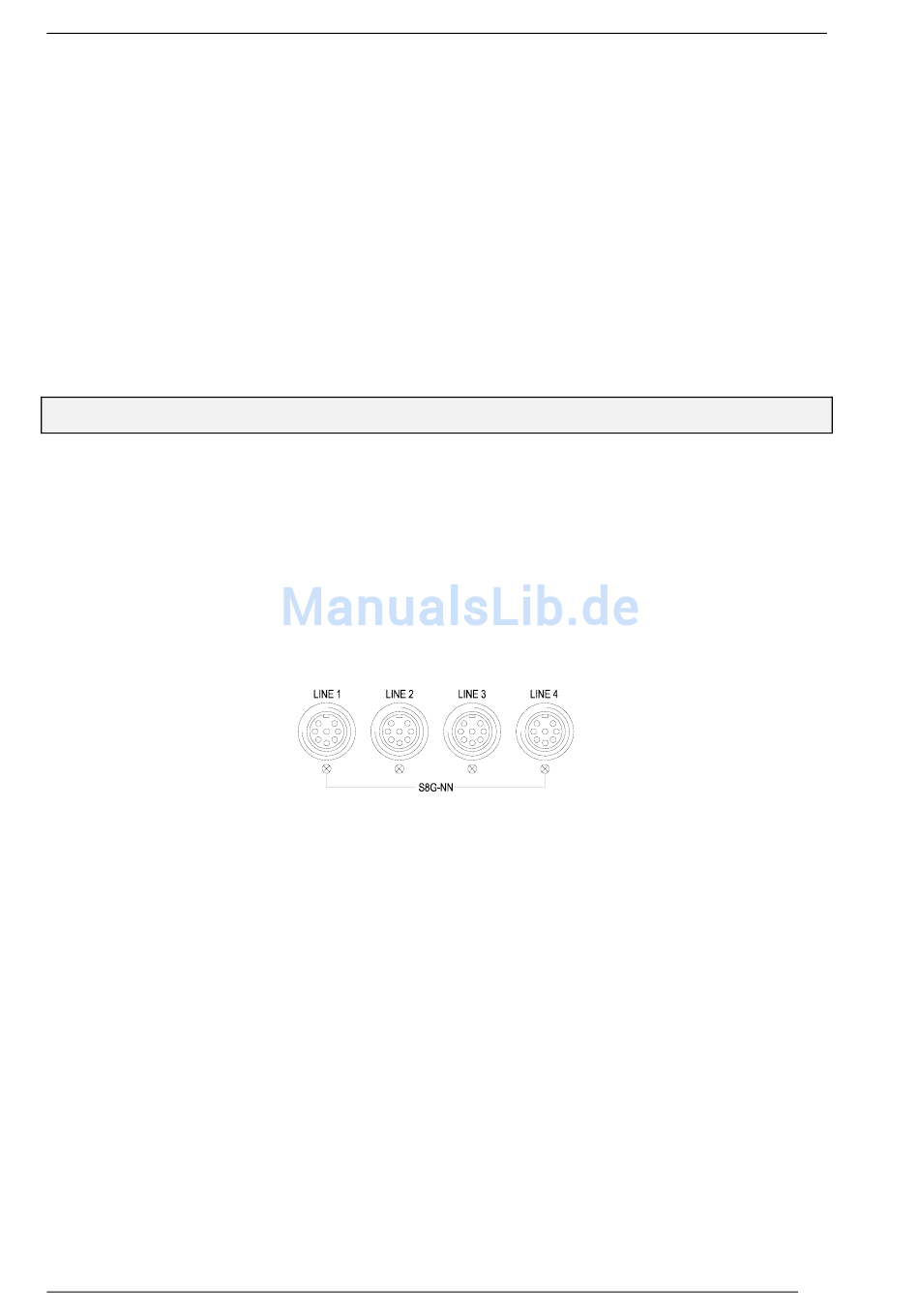

Über die Buchsen LINE1 bis LINE4 {8} werden die Mikrofonlinien mittels eines 8-poligen Schraubverbinders
angeschlossen. Bis zu 100 AUTOMIC Mikrofonpulte können maximal an eine Zentrale ACon angeschlossen
werden. Die Anschlussbuchsen sind einzeln elektronisch gegen Überlast und Kurzschluss gesichert. Jede
verfügt über eine LED, die die Betriebsbereitschaft anzeigt.
Wenn die Installation es erfordert, die Kabel in den Pultelinien zu verlängern, kann sich die maximale
Anzahl der Pulte je Linie verringern (Spannungsabfall auf der Leitung).
10
• sicheren Stand der Anlage
• ausreichende Belüftung - betreiben Sie das Gerät nicht in der Nähe von
Wärmequellen wie Heizungen etc.
• Stromanschluss - verlegen Sie die Stromkabel so, dass sie nicht
beschädigt werden
• Flüssigkeiten - verhindern Sie das Eindringen von Flüssigkeiten in das
Gehäuse
BRÄHLER
ICS
