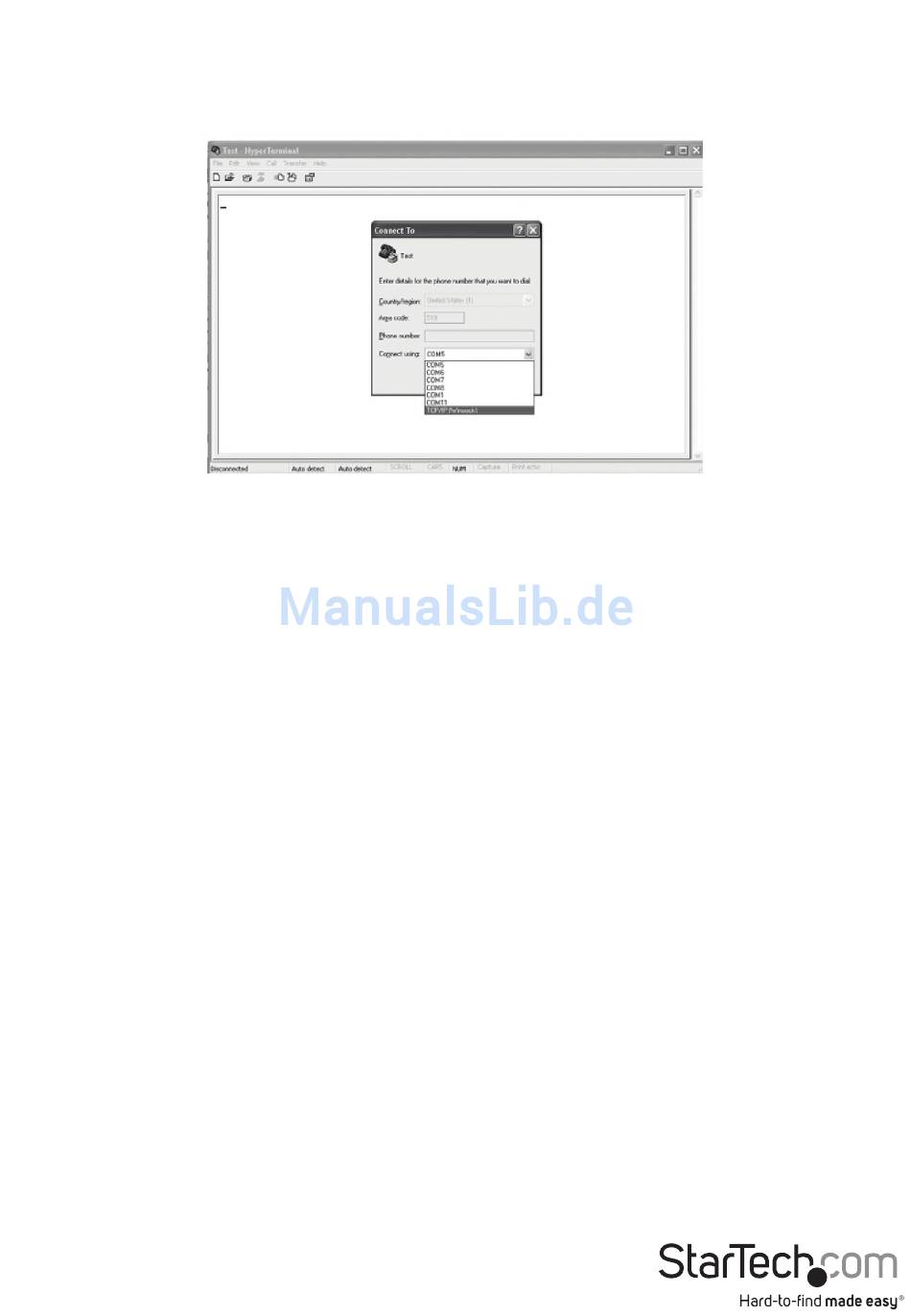

3. Im Bildschirm "Connect to" wählen Sie die Option TCP/IP (Winsock) und klicken auf
OK. Geben Sie die NETRS2321E IP-Adresse in das Feld Host-Adresse ein und die
Socket Port-Nummer des seriellen Port 1 in das Feld Port-Nummer ein (z. Bsp.: 4660).
Der Socket-Typ vom seriellen Port 1 sollte TCP-Server sein:
Sobald die notwendigen Einstellungen vorgenommen sind, klicken Sie auf OK. Das
Hyper Terminal-Fenster erscheint - wenn alle Einstellungen korrekt sind, wird die Uhr in
der linken unteren Ecke des Terminal-Fensters anzeigen, dass "verbunden" ist und der
hh:mm:ss-Timer wird beginnen zu zählen.
Hyper Terminal für COM Port
Initiieren einer anderen Hyper Terminal-Verbindung als COM Port-Terminal. Hierzu
folgen Sie den oben aufgeführten Schritten (siehe HyperTerminal für Winsock TCP),
benutzt, um ein Hyper Terminal für TCP/IP-WinSock zu erstellen, aber anstelle von TCP/
IP (Winsock) zu wählen, wählen Sie COM-1 (oder einen anderen COM-Port). Die COM-
Port-Eigenschaften so einstellen, dass sie mit den Einstellungen für den seriellen Port
identisch sind.
Datenübertragung
Sobald das Hyper-Terminal Setup für COM-Port und TCP/IP-Winsock gemacht
wurden, geben Sie alle Zeichen in das COM Port -Terminal und überprüfen Sie, ob die
eingegebenen Zeichen auch im TCP/IP-Winsock-Terminal angezeigt werden. Alternativ
überprüfen Sie, ob die in den TCP/IP-WinSock-Terminal eingegebenen Zeichen auch
im COM Port-Terminal angezeigt werden. Wenn ja, dann sind alle Einstellungen korrekt
und der Konverter kann richtig arbeiten.
Bedienungsanleitung
14
