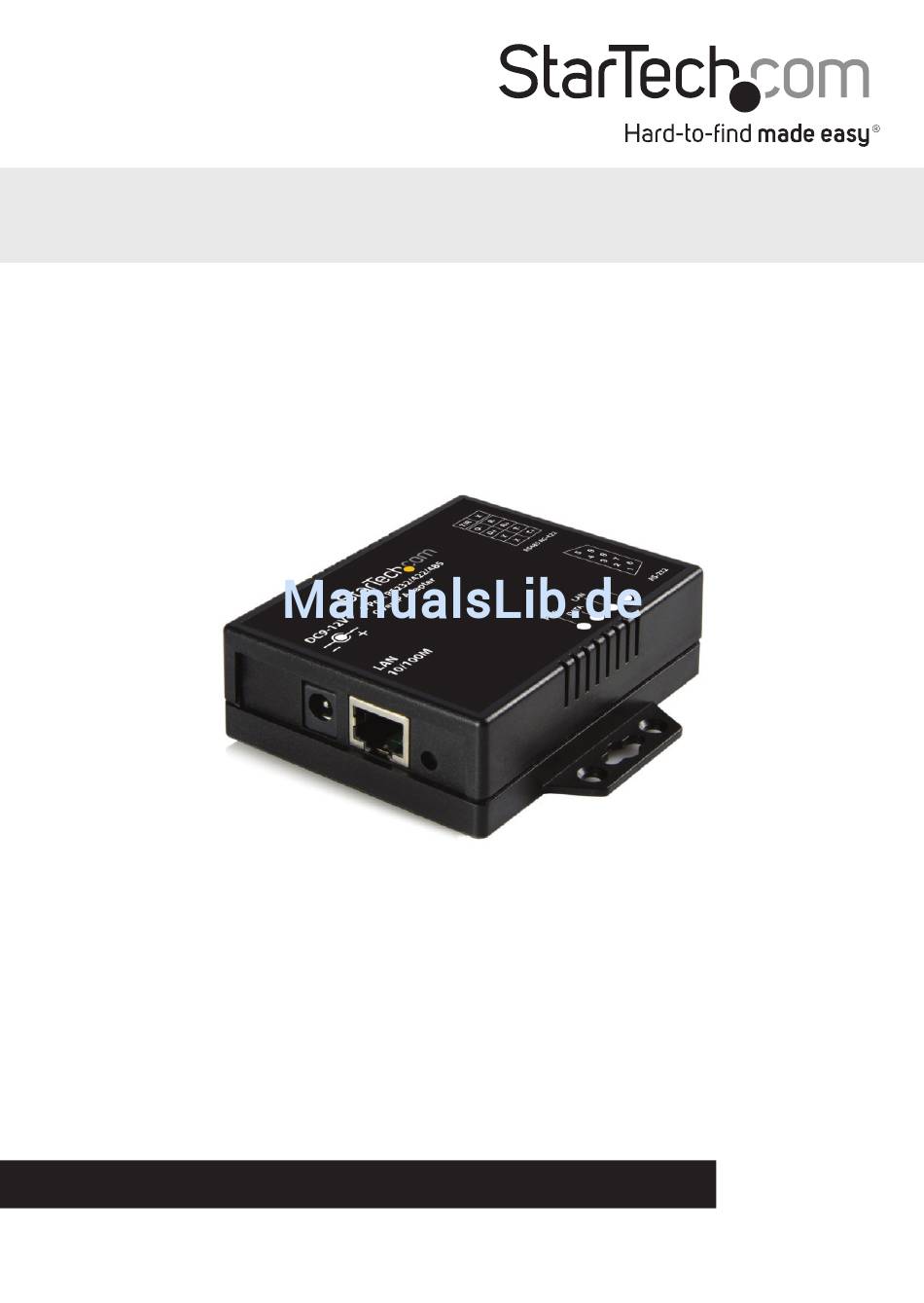

1-Port RS-232/422/485 Seriell über IP
Ethernet Geräte Server
NETRS2321E
NETRS2321EEU
NETRS2321EGB
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Für die aktuellsten Informationen besuchen Sie bitte: www.startech.com
Handbuchrevision: 02/28/2013
*Tatsächliches Produkt kann von den Fotos abweichen
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für StarTech.com NETRS2321E
- Seite 1 DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com Für die aktuellsten Informationen besuchen Sie bitte: www.startech.com Handbuchrevision: 02/28/2013...
- Seite 2 Diese Bedienungsanleitung kann auf Schutzmarken, eingetragene Warenzeichen und andere geschützte Namen und/oder Symbole von Drittunternehmen verweisen, die in keiner Weise mit StarTech.com in Zusammenhang stehen. Wo diese auftreten, dienen sie lediglich der Veranschaulichung und stellen keine Befürwortung eines Produktes oder einer Dienstleistung durch StarTech.com oder eine Billigung der/des Produkte(s) dar, für welche diese Bedienungsanleitung erstellt ist oder für Drittunternehmen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ....................1 Verpackungsinhalt ............................ 1 Systemanforderungen ..........................1 Ansicht von Oben ............................. 2 Ansicht linke Seite ............................. 2 Ansicht rechte Seite ..........................2 LED-Anzeigen ............................. 3 Schaltplan ..............................3 Installation ....................4 Geräte-Management-Utility ........................4 Konfiguration der Web-Konsole ......................6 Kontroller Update ............................ -
Seite 4: Einführung
Einführung Der NETRS2321E 1 Port RS-232/422/485 Seriell über IP Ethernet Device Server ist die ideale Lösung für entfernte Steuerung serieller Geräte über LAN/WAN- oder sogar über das Internet. Mit benutzerfreundlichen browserbasierter Konfiguration der Netzwerkeinstellungen, serieller Port-Einstellungen, UART senden/empfangen Puffer Trigger-Stufen und Datenflusskontrolle der seriellen Schnittstelle. -
Seite 5: Ansicht Von Oben
Ansicht von Oben System-LED’s Ansicht linke Seite DC Stromanschluss Reset-Knopf RJ45 LAN-Anschluss Ansicht rechte Seite DB9-Anschluss (RS232) Klemmleiste (RS422/485) Bedienungsanleitung... -
Seite 6: Led-Anzeigen
• 10/100 (Grün) – Netzwerksignal-Anzeige. Wenn diese leuchtet, ist eine Netzwerkverbindung vorhanden. • LED (Rot) - Geräte-Statusanzeige. Beim Betrieb unter normalen Status blinkt diese LED einmal pro Sekunde. Schaltplan RS-232-Verdrahtung RS-232 (RTS/CTS, DTR/DSR)-Verdrahtung NETRS2321E Gerät NETRS2321E Gerät RS-232 (RTS/CTS)-Verdrahtung NETRS2321E Gerät RS-485-Verdrahtung (Zweidraht) NETRS2321E Gerät... -
Seite 7: Installation
Segment des LAN installiert sind. Zu Beginn, um das Geräte-Management-Utility zu benutzen, kopieren Sie die Datei ETM.exe von der Treiber-CD, die beim Kauf des NETRS2321E dabei war. Die Datei kann sich unter folgendem Pfad auf der Treiber-CD befinden: E:\ETM (E: represents the CD/DVD-ROM drive) Sobald die Datei auf den Desktop kopiert wurde, verbinden Sie NETRS2321E mit Ihrem LAN, über den verfügbaren LAN-Anschluss. - Seite 8 Sie auf 'Aktualisieren' in der unteren rechten Ecke. Dies sollte nach allen Konfigurationsänderungen durchgeführt werden. Um die dem NETRS2321E zugewiesene IP-Adresse zu konfigurieren, klicken Sie auf das verfügbare Gerät, damit ein Fenster geöffnet wird. Um eine IP-Adresse mit derselben Subnetzmaske des Computers zuzuweisen, muss sichergestellt werden, dass die Adresse, die zugewiesen wird, nicht bereits im Netzwerk verwendet wird.
-
Seite 9: Konfiguration Der Web-Konsole
Hinweis: Da das Geräte-Management-Utility UDP-Übertragungspakete verwendet, ist die Konfiguration nur zulässig, wenn das Kästchen Geräte-Kennwort leer ist. Konfiguration der Web-Konsole Grundlegend können neben IP-Adresse und Subnetzmaske; bestimmte Geräteeinstellungen; kann eingestellt werden, einen Internet-Browser wie Internet Explorer oder Netscape zu benutzen. If the IP Address of the adapter is already known (default is 192.168.0.10), enter it into the browser address line to launch the Login Page. -
Seite 10: Gateway-Adresse
Die Setup-Seite Wenn das korrekte Passwort im Feld Kennwort-Setup-Login eingegeben wurde, klicken Sie auf anmelden, um auf die Setup-Seite zu kommen, welche die erweiterten Konfigurationsmöglichkeiten bietet. Die Elemente, welche konfiguriert werden können, sind wie folgt: IP-Adresse Ermöglicht Ihnen, die zugewiesene IP-Adresse des Adapters ändern. Geben Sie keinen Wert ein, der bereits im verbundenen Netzwerk verwendet wird. -
Seite 11: Netzwerk Link-Geschwindigkeit
Netzwerk Link-Geschwindigkeit Dieses Feld zeigt die physikalische Ethernet-Verbindungsgeschwindigkeit an. “Auto" zeigt an, dass die Geschwindigkeit durch den NETRS2321E-Adapter automatisch zugewiesen wurde. Sie können auch 10 Mbit/s oder 100 Mbit/s angeben, abhängig von der Geschwindigkeit des Hubs, mit dem der Adapter verbunden ist. - Seite 12 • Geräte-ID: Benutzer zugewiesene-ID-Nummer für die NETRS2321E. Verfügbarer ID-Bereich beinhaltet 0-65535 • Bericht Geräte-ID wenn verbunden: Wenn dieser Parameter im TCP-Modus aktiviert ist, wird jedesmal, wenn der Socket verbunden ist, NETRS2321E sofort seine Geräte-ID in den folgenden Formaten berichten: Serial #1 - nnnnnA[LF][CR]...
-
Seite 13: Kontroller Update
Sie können sich wieder einloggen und prüfen, ob alle Parameter korrekt gespeichert wurden. Sobald Sie die Richtigkeit bestätigt haben, können Sie den Browser schließen. Hinweis: Ist die Domain unter der NETRS2321E arbeitet, unterschiedlich zu der, mit welcher der Computer mit dem Browser arbeitet, wird die Login-Seite nicht angezeigt, außer die NETRS2321E-Gateway-Adresse wurde richtig festgelegt. - Seite 14 3. Rechtsklicken Sie auf das leere Fenster und wählen Sie die Option "Port hinzufügen". 4. Klicken Sie im Fenster "Port hinzufügen" einfach auf die Schaltfläche OK. Wählen Sie manuell eine COM-Port-Nummer oder nutzen Sie Windows, dies zu verwalten. Eine weitere Konfiguration wird später auftreten. 5.
- Seite 15 8. Das "Add Net " Fenster ermöglicht Ihnen die Konfiguration des COM-Port zu den Einstellungen, die von der NETRS2321E-Einheit verwendet werden, welche Sie zuordnen möchten. Wählen Sie die richtige Betriebsart und Netzwerkeinstellungen, die Sie für die Konfiguration des NETRS2321E benutzt haben (siehe Konfiguration der Web-Konsole). Bedienungsanleitung...
-
Seite 16: Standard Werkseinstellung
Sie können die Stromversorgung des NETRS2321E unterbrechen und einen spitzen Gegenstand zum Drücken des Reset-Schalters (neben dem RJ45-Anschluss) verwenden, halten Sie diesen für 5 Sekunden gedrückt. Dies wird den NETRS2321E wieder automatisch aktivieren und das Kennwort auf Standard zurücksetzen. Self-Testing Hyper Terminal für TCP/IP WinSock... -
Seite 17: Datenübertragung
3. Im Bildschirm “Connect to” wählen Sie die Option TCP/IP (Winsock) und klicken auf OK. Geben Sie die NETRS2321E IP-Adresse in das Feld Host-Adresse ein und die Socket Port-Nummer des seriellen Port 1 in das Feld Port-Nummer ein (z. Bsp.: 4660). -
Seite 18: Problembehebung
Bitte prüfen Sie: • Der Stromanschluss ist richtig an den NETRS2321E angeschlossen • Die Netzwerkkabel zwischen dem NETRS2321E und dem Hub richtig angeschlossen sind • Es gibt keine Firewall-Störungen. Wenn der Computer, den Sie verwenden Windows XP hat, kann die Windows-Firewall-Funktion aktiviert sein, was das Device Management Utility an der Erkennung der NETRS2321E IP-Adresse behindert. -
Seite 19: Spezifikationen
Spezifikationen 1 x DB9 Stecker 1 x 4-wire Terminal Block Anschlüsse 1 x RJ45 Ethernet Buchse 1 x DC Stromanschluss LEDs Strom, Daten, LAN Verbindung, System Unterstütztes serielles Protokoll RS232/422/485 Ethernet 10/100 Mbps Verbindungsgeschwindigkeit Maximale Daten-Transferrate 115.2 Kbps Netzteil 9VDC, 500mA, Typ M Stecker Betriebstemperatur 0°C ~ 60°C (32°F ~ 140°F) Lagerungstemperatur... -
Seite 20: Technische Unterstützung
StarTech.com übernimmt keine Garantie für Mängel oder Schäden, die durch unsachgemäße Behandlung, Veränderung oder normale Abnutzung entstehen. Haftungsbeschränkung In keinem Fall haftet StarTech.com Ltd und StarTech.com USA LLP (bzw. deren Führungskräfte, Direktoren, Angestellte oder Beauftragte) für Schäden (direkte oder indirekte, spezielle, Straf-, Begleit-, Folge- oder andere Schäden), entgangene Gewinne, Geschäftsverlust oder finanzielle Schäden, die aus oder im Zusammenhang mit der... - Seite 21 Hard-to-find made easy bei StarTech.com ist kein Slogan, es ist ein Versprechen. StarTech.com ist Ihre „alles aus einer Hand“ – Quelle für jede Anschlußmöglichkeit die Sie benötigen. Von der neuesten Technologie bis zu älteren Produkten – all die Teile, die Alt und Neu zusammenfügt –...
