Bedienungsanleitung

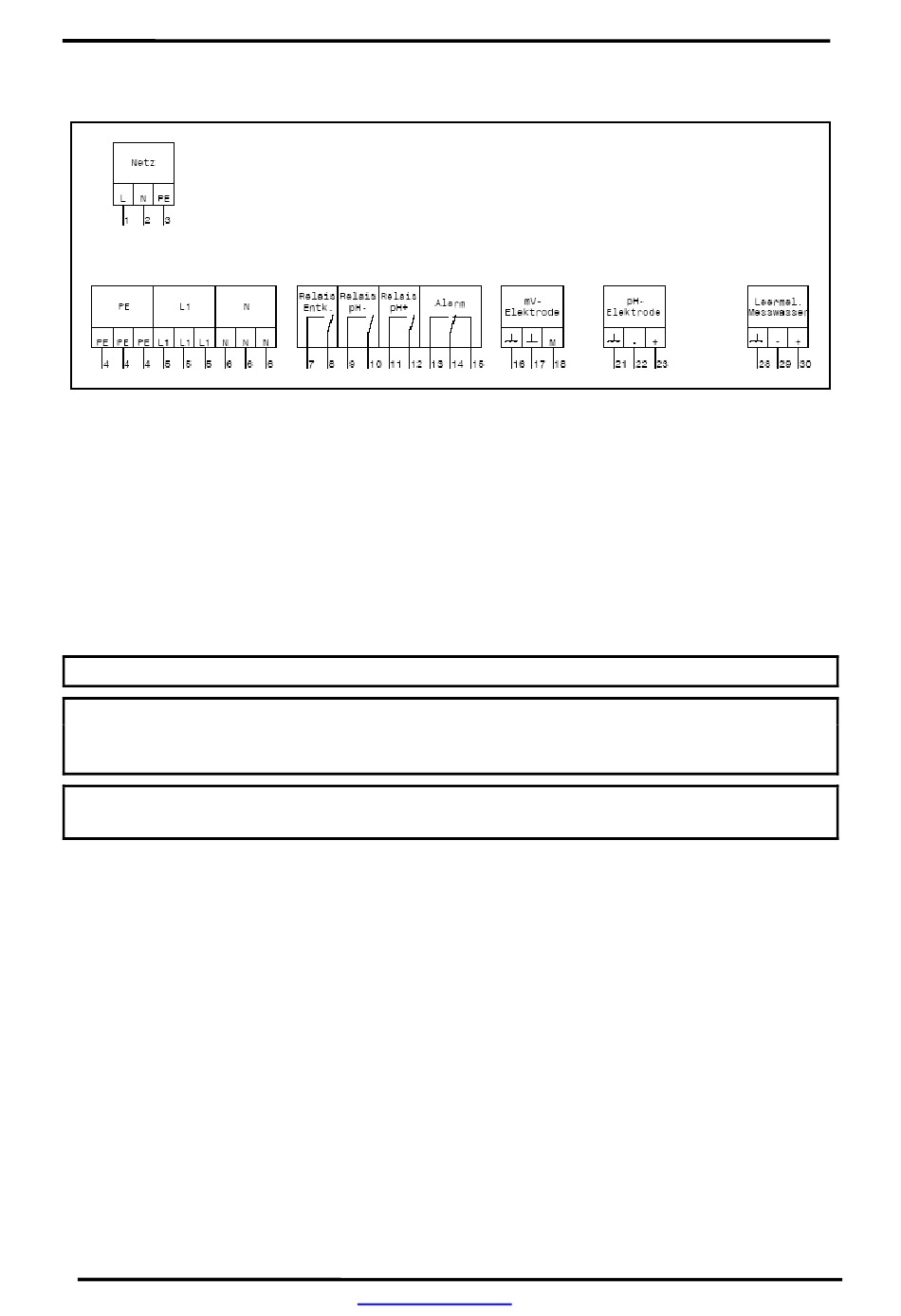

4.6 Anklemmplan Poolcontrol avant visual

4.7 Elektroden
Einzusetzende Elektrden:
0161-101-01 pH-Einstabmesskette
0111-103-00 Redox-Elektrode
PH- und Redox-Elektroden aus der Verpackung nehmen und auf Glasbruch hin
untersuchen. Keine beschädigten Elektroden einsetzen. Die Elektroden in die
Messzelle einschrauben - nur mit der Hand anziehen - und mit den Messkabeln
verbinden. Auf die Bezeichnung der Elektroden und Kabel achten.
HINWEIS: Auf geeignete Dichtringe achten !
HINWEIS: Kabelanschlüsse und Stecker vor Korrosion und Feuchtigkeit
schützen. Keine ausgasenden Säuren in unmittelbarer Nähe des
Gerätes benutzen.
ACHTUNG: Bei Verwendung von konzentrierter Salzsäure in unmittelbarer
Nähe des Gerätes erlischt die Garantie.

4.8 Anschluss der Dosiersysteme

Sofern die Mess- und Regelanlage nicht von Dinotec als Komplett-Anlage werkseitig
vormontiert wurde, sind die Dosiersysteme anzuschließen.
Der Poolcontrol avant visual verfügt über potentialfreie Relaiskontakte, Schaltleistung
max. 550 VA, welche die Dosiersysteme ansprechen. Zusätzlich sind im Gerät
ausreichend netzspannungsführende Klemmen (F = 6,3A), um die Netzspannung auf
die Relais zu brücken.
Dem Gerät liegen ausreichend Brücken bei.
Entkeimung / Redox:
ph-Senken:
ph-Heben:
14
Länge 120 mm
Länge 120 mm
PE = 4 N = 6
PE = 4 N = 6
PE = 4 N = 6
www.dinotec.de
Poolcontrol avant visual V2
L1 = 8 (5 auf 7 brücken)
L1 = 10 (5 auf 9 brücken)
L1 = 12 (5 auf 11 brücken)
