dinotec Poolcontrol avant visual Montage- Und Bedienungsanleitung
Verwandte Anleitungen für dinotec Poolcontrol avant visual
Inhaltszusammenfassung für dinotec Poolcontrol avant visual

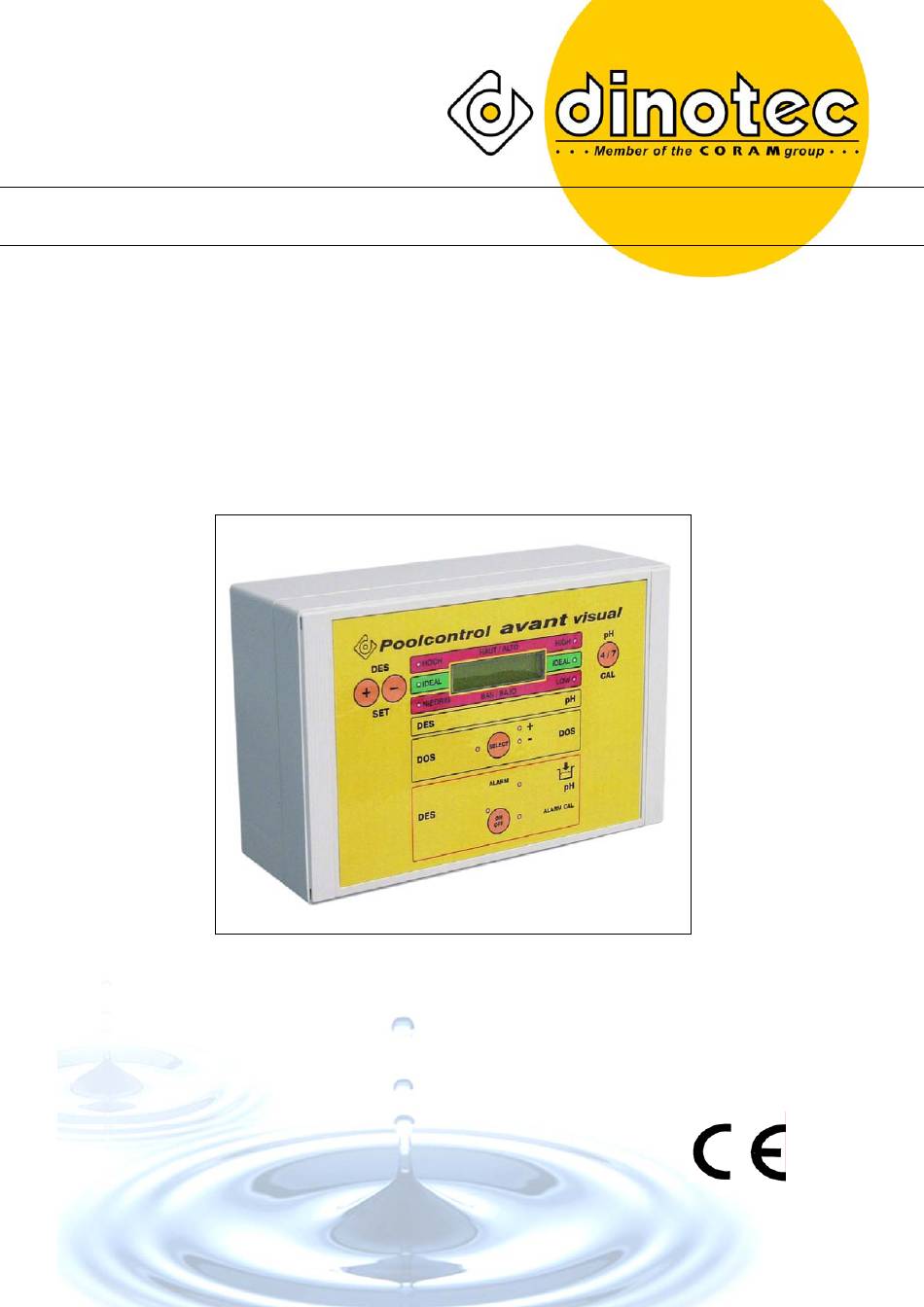

- Seite 1 Einfach bestes Wasser genießen! Poolcontrol avant visual - Version 2 - Komplett-Anlagen Ausführung: avant CHLOR, avant BROM Montage- und Bedienungsanleitung Technische Änderungen vorbehalten 2010-927-00 / 1006...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Poolcontrol avant visual V2 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN LLGEMEINES ERVORHEBUNGEN EWÄHRLEISTUNG ICHERHEITSHINWEISE RANSPORTSCHÄDEN AS IST EDOX (KH) ARBONATHÄRTE TECHNISCHE DATEN ELAIS USGÄNGE VERROHRUNGS- UND ANSCHLUSSSCHEMA ERROHRUNGS NSCHLUSSSCHEMA OOLCONTROL AVANT VISUAL HLOR ERROHRUNGS NSCHLUSSSCHEMA OOLCONTROL AVANT VISUAL BBILDUNG OOLCONTROL AVANT VISUAL... -
Seite 3: Allgemeine Informationen
- Montage, Anschluss, Einstellung, Wartung und Reparatur werden von autorisiertem Fachpersonal durchgeführt. - Bei Reparaturen werden nur Originalersatzteile verwendet. - Der Poolcontrol avant visual wird entsprechend den Ausführungen des technischen Handbuches verwendet. - Einsatz von dinotec-Wasserpflegeprodukten (siehe 12 Anhang). ACHTUNG: Bei Verwendung von konzentrierter Salzsäure in unmittelbarer Nähe des... -
Seite 4: Transportschäden
Bedienungsanleitung Poolcontrol avant visual V2 1.5 Transportschäden Der Poolcontrol avant visual wurde von uns sorgfältig transportgerecht verpackt. Bitte überprüfen Sie, ob die Sendung unbeschädigt und die Lieferung vollständig ist. Transportschäden müssen sofort gemeldet werden (Frachtführer). Der Poolcontrol avant visual wird in verschiedenen Ausführungen als komplette Mess-, Regel- und Dosieranlage von dinotec angeboten. - Seite 5 - besonders im Privatbereich – mit Frischwasser gespart wird. Bei zu weichem Frischwasser muss mit entsprechenden Härtestabilisatoren das Schwimmbad-wasser aufgehärtet werden (Kohlendioxid, Kohlensäure, Calcium-carbonat, Natriumhydrogen-carbonat etc.). Von DINOTEC wird hierfür das Produkt pH-stabil angeboten. (3kg oder 25 kg-Gebinde) Warum ist die Einhaltung der Carbonathärte so wichtig ? Für die kontinuierliche Messung der Chlor-, Redox- und pH-Werte werden Elektroden...
-
Seite 6: Technische Daten
Kontaktbelastung 6 A/250 V, max. 550 VA ohmsche Last (mit RC-Kontaktschutzbeschaltung) Anzeige alphanumerisches Display für Desinfektion und pH, Funktions-LED Hinweis: Der Poolcontrol avant visual wird mit folgenden Grundeinstellungen geliefert: Entkeimung (Redox): Voreinstellung Schaltpunkt 600 mV (DES 30) P-Bereich 100 mV Minimaler Einschaltimpuls 0,2 Sek. -
Seite 7: Relais-Ausgänge
Bedienungsanleitung Poolcontrol avant visual V2 2.1 Relais-Ausgänge Der Poolcontrol avant visual verfügt über Relais für Entkeimung (Redox), pH-Senken und pH-Heben. Relais Entkeimung (Redox) Relais für „Sollwert“ zur Ansteuerung von Synchronmotor-Dosierpumpen, Magnet- Dosierpumpen und Magnetventilen. Relais pH-Senken Relais für „Sollwert“ zur Ansteuerung von Synchronmotor-Dosierpumpen und Magnet-Dosierpumpen zum Senken des pH-Wertes. -
Seite 8: Verrohrungs- Und Anschlussschema
Bedienungsanleitung Poolcontrol avant visual V2 Verrohrungs- und Anschlussschema Verrohrungs- und Anschlussschema Poolcontrol avant visual Chlor Verrohrungs- und Anschlussschem oolcontrol avant visual BROM Achtung: Ausführung Brom – Beachten Sie die gültige Abbildung 3.4 ! www.dinotec.de 1006... -
Seite 9: Abbildung Poolcontrol Avant Visual - Chlor
Bedienungsanleitung Poolcontrol avant visual V2 Abbildung Poolcontrol avant visual - Chlor - Poolcontrol avant visual CHLOR Komplett–Anlage mit Dosiersystem Durchflussarmatur mit Messwasserüberwachung Poolcontrol „avant“ Art.-Nr. 0111-010-00 Art.-Nr. 0110-022-00 Messwasserrückführung Messwasserzulauf Wandmontageplatt Art.-Nr. 0181-306- Impfstelle Art.-Nr. 0284-025-00 Faserfilter, Art.-Nr. 0101-120-00 Impfstelle Art.-Nr. -
Seite 10: Abbildung Poolcontrol Avant Visual - Brom
Bedienungsanleitung Poolcontrol avant visual V2 Abbildung Poolcontrol avant visual - Brom - Poolcontrol avant visual - BROM - Komplett – Anlage mit Dosiersystem www.dinotec.de 1006... -
Seite 11: Variante Für Messwasserentnahme
Bedienungsanleitung Poolcontrol avant visual V2 Variante für Messwasserentnahme aus dem Becken www.dinotec.de 1006... -
Seite 12: Montage
Gegenstände sein, um ein Aufklappen des Gerätes nach der rechten Seite zu ermöglichen. Gerät niemals nach links aufklappen !!! 4.3 Wandmontage Poolcontrol avant visual Die Sicherheitsvorschriften der Elektroinstallation sind zu beachten. Das Gerät sollte an einer gut begehbaren Stelle im Bereich der Wasseraufbereitung, aber nicht in unmittelbarer Nähe von Schaltschützen, Elektromotoren usw. -
Seite 13: Messwasserentnahmestelle ( Siehe Abb . 3.8)
Bedienungsanleitung Poolcontrol avant visual V2 Eine optimale Wirkung erreichen Sie bei möglichst dauernder Filterung. Wollen Sie Ihre Filteranlage mit einer Zeitschaltuhr betreiben, muss mindestens 12 Stunden Umwälzung sichergestellt sein. Auf jeden Fall sollte die Filterung 1 Stunde vor und während des Badebetriebes eingeschaltet sein. -
Seite 14: Anklemmplan Poolcontrol Avant Visual
ACHTUNG: Bei Verwendung von konzentrierter Salzsäure in unmittelbarer Nähe des Gerätes erlischt die Garantie. 4.8 Anschluss der Dosiersysteme Sofern die Mess- und Regelanlage nicht von Dinotec als Komplett-Anlage werkseitig vormontiert wurde, sind die Dosiersysteme anzuschließen. Der Poolcontrol avant visual verfügt über potentialfreie Relaiskontakte, Schaltleistung max. -
Seite 15: Dosierpumpen
Bedienungsanleitung Poolcontrol avant visual V2 VORSICHT: Vor dem Öffnen des Gerätes Versorgungsspannung abschalten. VORSICHT: Vor dem Anschluss der Versorgungsspannung ist dafür zu sorgen, dass die Spannung abgeschaltet ist. ACHTUNG: Bei werkseitig vormontierten Komplett-Anlagen auf Wandmontage- platte sind Steckdosen für die Dosiersysteme bereits verkabelt. Ein- stellung als Impulslängenregler proportional. -
Seite 16: Ph-Senken / Ph-Heben
Bedienungsanleitung Poolcontrol avant visual V2 5.1 pH-Senken / pH-Heben Der Poolcontrol avant visual ist mit 2 Regelausgängen für pH-Korrektur ausgestattet. Wenn das Beckenwasser dazu neigt, zeitweise sauer - unter pH 7,0 - und zeitweise alka- lisch - über pH 7,4 - zu reagieren, werden 2 Dosierpumpen - je eine für dinominus und dinoplus - angeschlossen. -
Seite 17: Inbetriebnahme
Ist die Schwimmbadanlage und die technische Ausrüstung bereits vorhanden und die Anlage soll jetzt auf das automatische Mess- Regel- und Dosiersystem Poolcontrol avant visual umgestellt werden, bitte folgende Punkte berücksichtigen: 1. Prüfung des Gesamtsystems im Hinblick auf die technische Funktion ein- schließlich der Beckenhydraulik. -
Seite 18: Einstellung Des Entkeimungsmittelgehaltes
Bedienungsanleitung Poolcontrol avant visual V2 Achtung Bevor Sie die pH-Elektrode in die Pufferlösung eintauchen, die Sonde mit Wasser abspülen und einem Papiervlies trocknen, ggf. Elektrode zuvor mit Sondenreiniger (0181-184-01) reinigen. pH-Elektrode aus der Durchflussarmatur herausdrehen. Elektrode mit Papiervlies abtrocknen. Elektrode mind. 1 Minute in Eichlösung pH 7 tauchen und leicht bewegen. -
Seite 19: Einstellungen Und Betriebsparameter Abfragen
Dieser Wert ist mit einem geeigneten Messbesteck (z.B. Pooltester oder Photolyser) zu kontrollieren. Ist der gewünschte Wert durch mehrere Messungen überprüft und im Becken vorhanden, kann der Poolcontrol avant visual eingeeicht werden. HINWEIS Ist noch kein Chlor (< 0,2mg/l) im Wasser, kann nicht geeicht werden HINWEIS Die Redoxmessung bzw. -
Seite 20: Einstellungen Eingeben Und Ändern
Bedienungsanleitung Poolcontrol avant visual V2 Hinweis: Wird innerhalb von 30 Sekunden keine Taste betätigt, schaltet die Anzeige wieder in die Messwertanzeige Läuft zu diesem Zeitpunkt noch die Einschaltverzögerung erscheint Einschaltver- zögerung läuft Liegt eine Alarmmeldung an erscheint pH-Elektrode Messwasser- Redox-Sonde →... - Seite 21 Bedienungsanleitung Poolcontrol avant visual V2 Hinweis: Wird innerhalb von 30 Sekunden keine Taste betätigt, schaltet die Anzeige wieder in die Messwertanzeige Sprachauswahl Wir sprechen deutsch Durch Betätigen der Taste umschalten auf we speak nous parlos Nosotros → → → english...
- Seite 22 Bedienungsanleitung Poolcontrol avant visual V2 Durch Betätigen der SELECT- Taste umschalten auf Sollwerteinstellung pH Sollwert 7,20pH Durch Betätigen der Tasten den Sollwert pH ändern (Einstellbereich 6,5 – 8,5 pH). Der zuletzt eingestellte Sollwert pH wird übernommen. Durch Betätigen der SELECT- Taste umschalten auf Dosierüberwachung pH...
- Seite 23 Parameter, die entsprechenden Eingaben notwendig ! Durch Betätigen der SELECT- Taste umschalten auf Umschaltung ChlorDES / Redox HINWEIS „Chlor DES“ - ist eine spezielle Maßeinheit bei dinotec Geräten, alternativ zur Maßeinheit Redox (Rx). (s. hierzu Kap.1.6 „ Was ist Redox ?“). Durch Betätigen der Taste wird die gewünschte Anzeigeart ausgewählt:...
- Seite 24 Ein-Aus Regler Mit ON/OFF den Einstellmodus verlassen. Aktivierung des Gesamtsystems Sind alle Einstellarbeiten am Poolcontrol avant visual durchgeführt, werden durch Betätigung des Tasters ON/OFF (LED leuchtet auf) die Dosierpumpen in Betrieb gesetzt. Vom Gerät werden jetzt so lange über die Dosierpumpen die notwendigen Chemi- kalien dem Badewasser zugesetzt, bis die gewünschten bzw.
-
Seite 25: Zusatzinformationen Zu Den Komplett-Anlagen Avant
Poolcontrol avant visual V2 9 Zusatzinformationen zu den Komplett-Anlagen avant Ausführung CHLOR Die zwei Komplett-Anlagen 0110-332-90 und 0110-403-90 sind ausgelegt für dinotec Flüssig-Dosiermittel dinochlorine, dinominus und dinoplus. Mit diesen Mittel werden optimale Ergebnisse erzielt und sie sind sehr wirtschaftlich. Dosierung erfolgt aus Liefergebinde. -
Seite 26: Pflege Und Wartung
Poolcontrol avant visual V2 10 Pflege und Wartung Der Poolcontrol avant visual ist wartungsfreundlich, sollte aber in regelmäßigen Abständen vom Fachmann überprüft und gewartet werden. Je nach Wasserbe- schaffenheit empfiehlt es sich, die Elektroden nach ca. 6 Wochen zu reinigen. -
Seite 27: Anhang
Geräte abgestimmt sind und deren Qualität und Wirksamkeit wir geprüft haben. HINWEIS: Verwenden Sie ausschließlich nur die von dinotec geprüften und emp- fohlenen Wasserpflegemittel, die speziell auf diesen Einsatzbereich abgestimmt und einer ständigen Qualitätskontrolle unterworfen sind. -
Seite 28: Störungsursachen Und Deren Behebung
Bedienungsanleitung Poolcontrol avant visual V2 Störungsursachen und deren Behebung • pH-Anzeige zu niedrig - dinoplus flüssig dosieren, - Dosiermittelvorrat überprüfen - Dosierpumpe überprüfen - Fußventil im Dosiermittelbehälter, Dosierleitung und Impfstelle überprüfen • pH-Anzeige zu hoch - dinominus flüssig dosieren, - Dosiermittelvorrat überprüfen - Dosierpumpe überprüfen... -
Seite 29: Betriebszustand Der Leuchtdioden
Bedienungsanleitung Poolcontrol avant visual V2 Betriebszustand der Leuchtdioden LED links neben ON/OFF Leuchtet wenn der Regler eingeschaltet ist, blinkt* wenn Einschaltverzögerung aktiv ist, blinkt* wenn Dauerdosierüberwachung angesprochen hat, blinkt bei nicht angeschlossener oder defekter Redox und/oder pH-Elektrode (Messeingang gestört), blinkt bei Messwerten unter 300 mV oder über 900... -
Seite 30: Weitere Produkte Aus Unserem Programm
BIO-LINE - umweltschonendes Pflegeprogramm POOL-IZEI System für verbesserte Wasserpflege • Schwimmbad-Reinigungsautomaten zum Anschluss über die Filteranlage elektrisch, vollautomatisch arbeitende Reinigungsroboter Interesse? Gerne schicken wir Ihnen weitere Informationen zum Dinotec- Programm. Sie können die Unterlagen mit dem Anforderungs-Coupon kostenlos bei uns anfordern. www.dinotec.de 1006... -
Seite 31: Anforderungs-Coupon
Bedienungsanleitung Poolcontrol avant visual V2 Anforderungs-Coupon Absender: Name, Vorname: ___________________________________________ Straße: ___________________________________________ PLZ/Ort: ___________________________________________ Tel./Fax: _____________________/_____________________ E-mail: ___________________________________________ Bitte schicken Sie mir kostenlos und unverbindlich Informationsmaterial über: Wasserpflege-Automatic CHLORFREI Wasserpflege-Automatic mit Chlor Wasseraufbereitung mit Ozon / UV Filteranlagen Wasserpflege allgemein... -
Seite 32: Einfach Bestes Wasser Genießen
Bedienungsanleitung Poolcontrol avant visual V2 Einfach bestes Wasser genießen dinotec GmbH Spessartstr. 7, 63477 Maintal, Tel. 06109 - 60 11 0, Fax 06109 - 60 11 90 Internet: www.dinotec.de E-mail: mail@dinotec.de www.dinotec.de 1006...
