Betriebsanleitung REFORM Scheibenmähwerk 190 / 210 / 240
Wartung und Instandhaltung

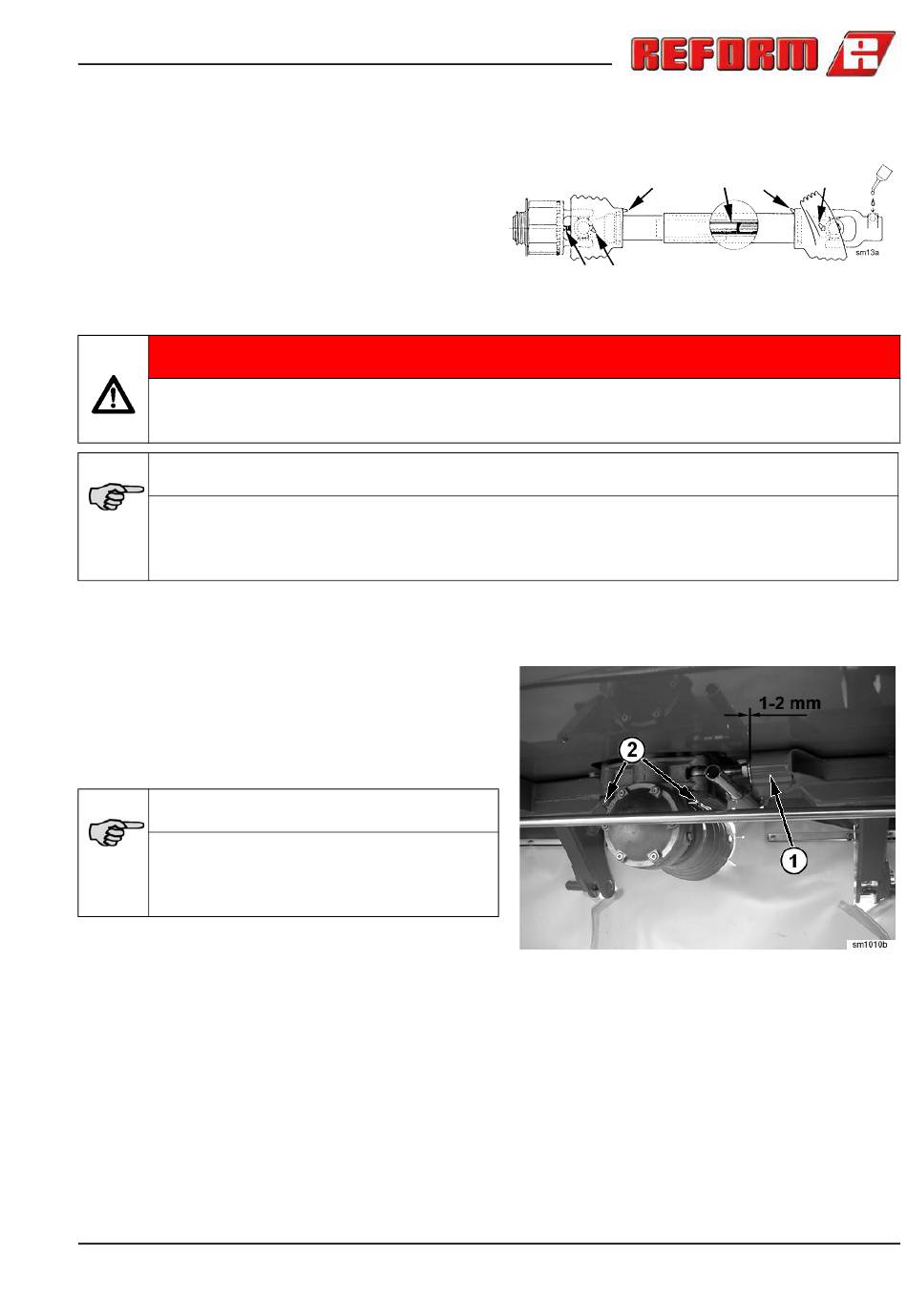

Gelenkwelle

Die Gelenkwelle vor jedem Einsatz auf Funktion
überprüfen (Schutz darf nicht beschädigt sein). Alle
8 Betriebsstunden sind die Fettschmierstellen mit
Kugellagerfett (Lithiumfett) abzuschmieren und die
Schubrohre einzufetten.
Die Betriebsanleitung der jeweiligen Gelenkwelle ist unbedingt zu beachten (siehe
auch unsere Hinweise auf Seite 12).
Die Schubrohre müssen glatt und gut gefettet und leicht verschiebbar sein. Schwergängige
oder verriebene Schubrohre können bei Hubbewegungen oder Betätigung des
Seitenverschubes zu großen Schäden führen!

Keilriemen

Das Winkelgetriebe mit Keilriemenscheibe ist auf
einer Schwinge gelagert und wird zum Spannen der
Keilriemen über eine Druckfeder belastet. Das
Nachspannen erfolgt selbsttätig; es ist lediglich auf
richtige Vorspannung der Druckfeder (1) zu achten
(Spalt zwischen Büchse und Scheibe 1 - 2 mm)
Bei Verschleiß oder Schaden auch an
nur einem Keilriemen ist der gesamte
Keilriemensatz auszutauschen.

Fettschmierstellen

Die Lagerung des Winkelgetriebes ist über die 4 Schmiernippel (2) alle 20 Betriebsstunden zu
schmieren.
BA 225.221.0
Ausgabe 12.2009
HINWEIS
WARNUNG
HINWEIS
Seite 23
