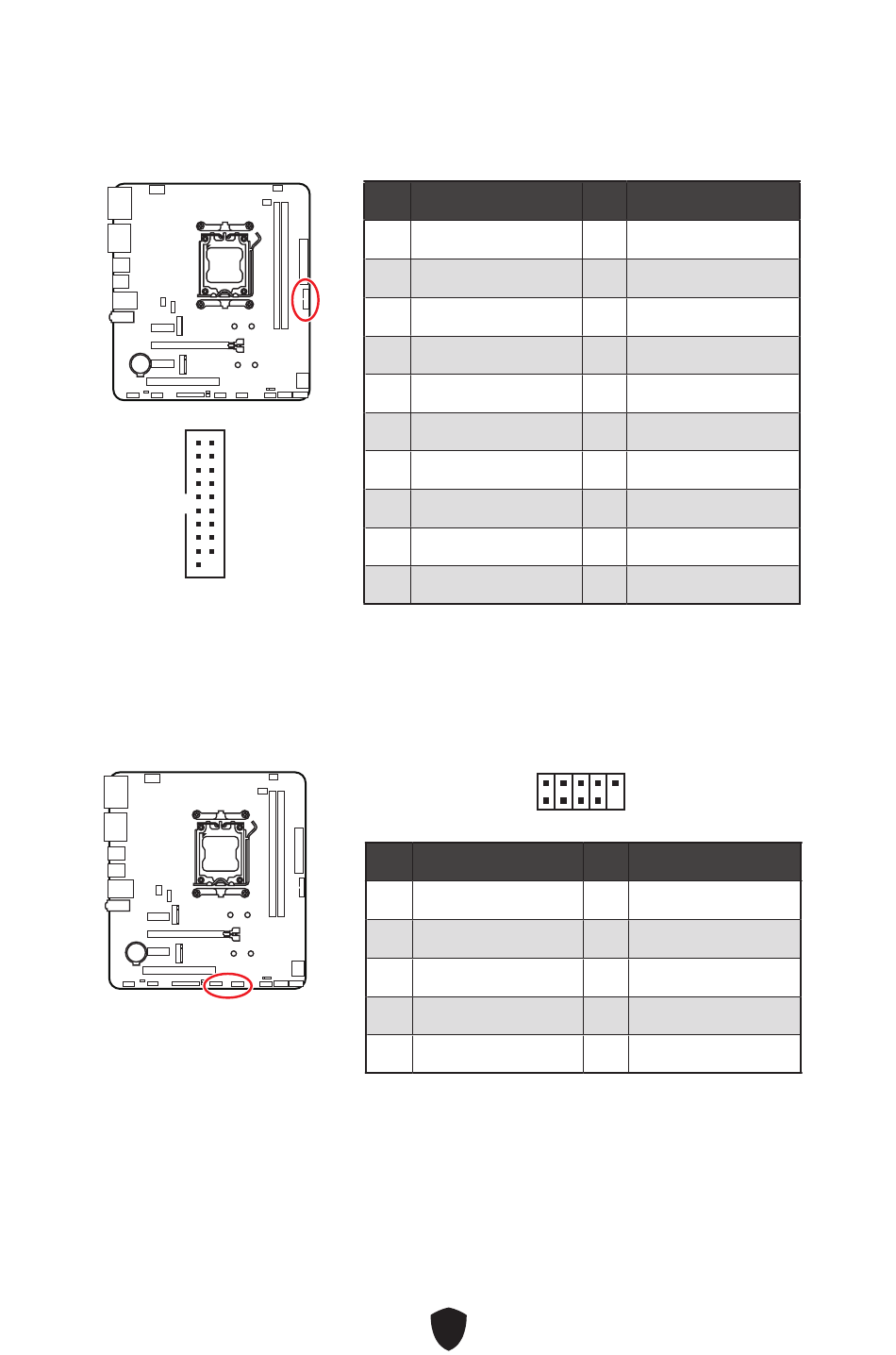

JUSB3: USB 3.2 Gen 1 Anschluss
Mit diesem Anschluss können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem
Frontpanel verbinden.
10
11
1
20
JUSB1~2: USB 2.0 Anschlüsse
Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel
verbinden.
⚠
Wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground
∙
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu
Schäden kommen.
Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren
∙
Sie bitte die MSI® Center-Dienstprogramm.
Pin
Signal Name
1
Power
3
USB3_RX_DP
5
USB3_TX_C_DN
7
Ground
9
USB2.0+
11
USB2.0+
13
Ground
15
USB3_TX_C_DN
17
USB3_RX_DP
19
Power
2
1
Pin
Signal Name
1
VCC
3
USB0-
5
USB0+
7
Ground
9
No Pin
35
Pin
Signal Name
2
USB3_RX_DN
4
Ground
6
USB3_TX_C_DP
8
USB2.0-
10
Ground
12
USB2.0-
14
USB3_TX_C_DP
16
Ground
18
USB3_RX_DN
20
No Pin
10
9
Pin
Signal Name
2
VCC
4
USB1-
6
USB1+
8
Ground
10
NC
