MARTIN
SQC2 -
Hauptabstreifer
Installationsanleitung
M3682G
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin SQC2

Inhaltszusammenfassung für Martin SQC2

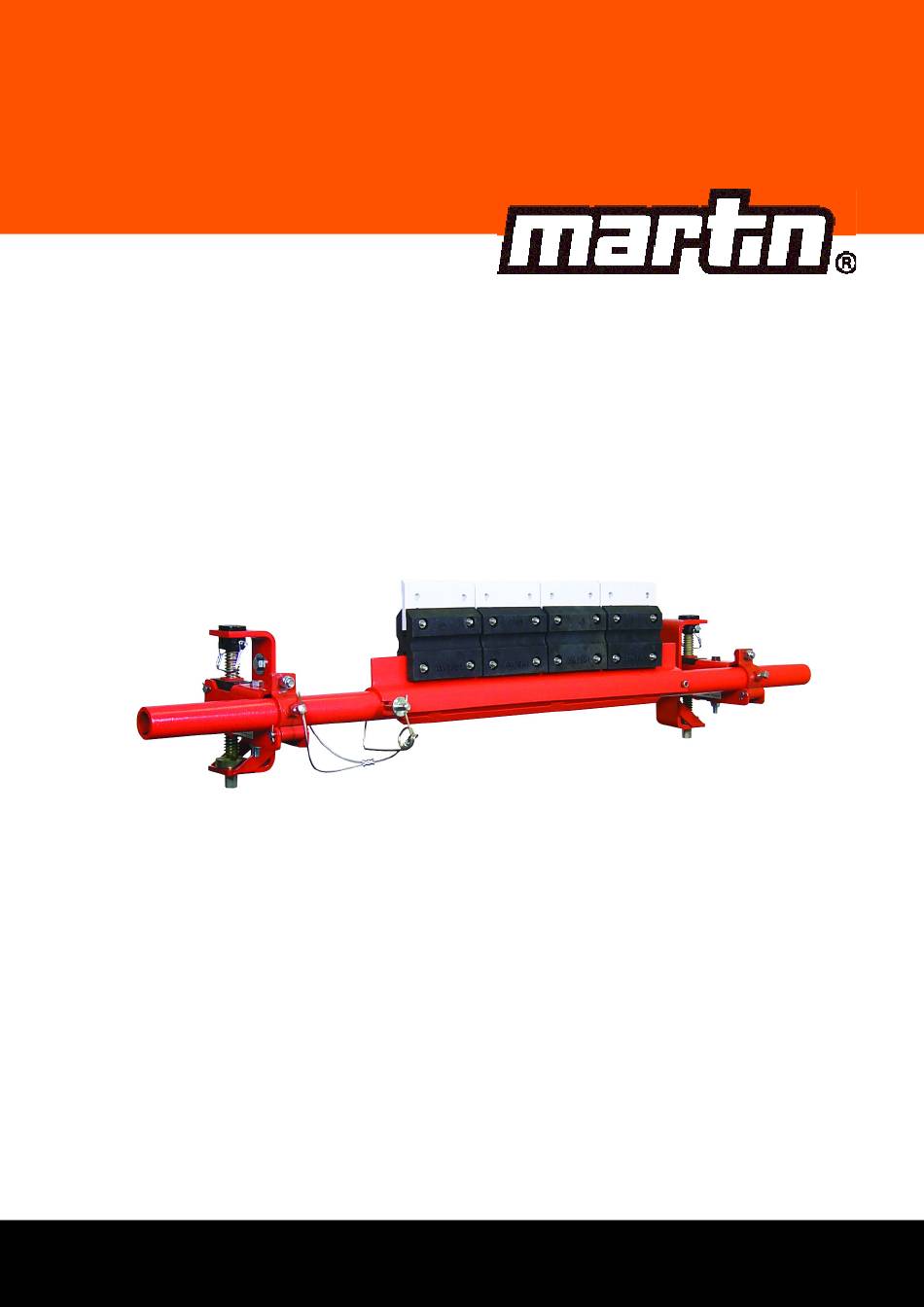

  • Seite 1 ® MARTIN SQC2 - Hauptabstreifer Installationsanleitung M3682G...
  • Seite 2 © Martin Engineering GmbH M3682G-09/14...

  • Seite 3: Inhaltsverzeichnis

    Benötigte Materialien und Werkzeuge ......11 3.1.2 Vorbereitende Maßnahmen ......... 11 Installation ..............13 Sicherheitshinweise ............13 Installation des MARTIN ® SQC2™ Hauptabstreifer..14 4.2.1 Bestimmung der Installationsposition ......14 4.2.2 Installation der Spannvorrichtung ........ 17 4.2.3 Abstreifer installieren ........... 18 4.2.4...
  • Seite 4 Sicherheitshinweise ............39 Störungssuche ..............39 Lagerung, Deinstallation, Entsorgung ......41 Lagerung................41 Deinstallation ..............41 Entsorgung ............... 41 Teilenummern ..............43 MARTIN ® SQC2™ Hauptabstreifer ........43 MARTIN ® SQC2™ Federspannvorrichtung ....... 43 ® MARTIN SQC2™ Blattkartusche ........43 MARTIN ®...

  • Seite 5: Einführung

    Schäden, die durch den Einsatz von Zubehör und/oder Ersatzteile entstehen, die nicht von Martin Engineering geliefert und/oder zerti- fiziert wurden. Die Produkte von Martin Engineering sind auf eine lange Lebens- dauer ausgelegt. Sie entsprechen dem jeweils aktuellen Stand von Wissenschaft und Technik und wurden vor der Auslieferung gründ- lich überprüft, zusätzlich führt Martin Engineering, zur kontinuierli-...

  • Seite 6: Verweis Auf Zusatzdokumente

    Beim Auftreten von Störungen und/oder technischen Problemen, bietet Martin Engineering kompetente Unterstützung. Es werden umgehend geeignete Maßnahmen ergriffen. Es gelten die Garantie- bestimmungen von Martin Engineering, die bei Bedarf zugesendet werden. 1.1.4 Verweis auf Zusatzdokumente In dieser Installationsanleitung wird auf folgende Dokumente ver- wiesen: •...

  • Seite 7: Einstufung Der Gefährdungen

    Körperverletzungen und/oder Sachschäden führen könnte, wenn sie nicht vermeiden wird. HINWEIS Enthält Anmerkungen zur Installation bzw. zum Einsatz des Pro- duktes um auf Situationen hinzuweisen, die weder Personen noch Sachschäden hervorrufen, aber wichtige Informationen beinhal- ten. © Martin Engineering GmbH M3682G-09/14...

  • Seite 8: Bestimmungsgemäßer Gebrauch

    Installation an offenen Übergabesystemen können verschiedene ® MARTIN Installationskonsolen verwendet werden. Bei schwierigen Einbauverhältnissen wie unüberwindbaren stati- schen Bauteilen oder einer Kopftrommel als Spannstation, kann Martin Engineering oder ein Vertreter bei der Positionierung oder mit Sonderlösungen helfen. 1.2.2 Einsatz in EX-Schutz Bereichen ® Der MARTIN SQC2™...

  • Seite 9: Arbeitssicherheit

    Lage ist, die Aufgaben einzuschätzen, um kritische Situationen früh- zeitig zu erkennen. Bedien-, bzw. Wartungs- und Installationspersonal Personal wird als autorisiert angesehen, das im Einsatz des Produk- tes unterwiesen wurde und diese Installationsanleitung vollständig gelesen und verstanden hat. © Martin Engineering GmbH M3682G-09/14...
  • Seite 10 © Martin Engineering GmbH M3682G-09/14...

  • Seite 11: Erklärung Des Produktes

    Vertreter bei der Positionierung oder mit Sonderlösungen helfen. Spannvorrichtungen ® Der MARTIN SQC2™ Hauptabstreifer und die speziell dafür ent- wickelten Martin Engineering Spannvorrichtungen bieten beste Er- gebnisse und entsprechen dem allgemeinen Stand der Technik. Martin Engineering empfiehlt folgende Spannvorrichtungen für den MARTIN ®...

  • Seite 12: Typenerklärung

    Typenerklärung Den Martin SQC#2 Hauptabstreifer gibt es in drei verschiedenen Ausführungen: • mit Aluminiumkartusche für den allgemeinen Einsatz • ohne Aluminiumkartusche für den zusätzlichen Einsatz in explosionsgefährdeten Bereichen, in denen kein Aluminium erlaubt ist. • als Mini Ausführung für beengte Einbauverhältnisse.

  • Seite 13: Installationsvorbereitung

    Vor der Installation 3.1.1 Benötigte Materialien und Werkzeuge Neben dem Standardwerkzeug sind unter Umständen folgende spezielle Geräte zur Installation und Wartung des MARTIN ® SQC2™ Hauptabstreifer erforderlich. • Hebezeug mit einer Kapazität die größer ist als das Gewicht des Hauptabstreifers (Gewichtsangabe siehe Lieferschein).
  • Seite 14 ® • MARTIN SQC2™ Hauptabstreifer. • Zwei MARTIN ® SQC2™ Federspannvorrichtungen. • Installationsanleitung, sowie Warn- und Sicherheits- aufkleber. 4. Fehlende oder beschädigte Teile sind Martin Engineering bzw. dem Vertragshändler zu melden. © Martin Engineering GmbH M3682G-09/14...

  • Seite 15: Installation

    Förderbandanlage und dessen Zubehör abschalten und gegen unbefugtes Einschalten sichern. Warnschilder verwen- den! WARNUNG! EXPLOSIONSGEFAHR! Erhöhte Gefahr beim Einsatz eines Schneidbrenners oder Schweißapparats in geschlossenen Räumen! Vor dem Einsatz Gas- und Staubgehalt in der Luft prüfen. © Martin Engineering GmbH M3682G-09/14...

  • Seite 16: Installation Des Martin Sqc2™ Hauptabstreifer

    Bestimmung der Installationsposition Die Ermittlung der Position der Achse und der Spannvorrichtung des MARTIN ® SQC2™ Hauptabstreifer muss auf beiden Seiten der Schurrenwand erfolgen. Hierbei werden die Positionen ermittelt, an denen die Achse des MARTIN ® SQC2™ Hauptabstreifers durch die Schurrenwand geführt wird, bzw.
  • Seite 17 SQC2 Mini: 100 max. (D) Löcher Installationshalterung Federspannvorrichtung Abb. 1: Bestimmung der Installationsposition HINWEIS Martin Engineering empfiehlt, zwecks einer besseren Zugänglich- ® keit für Wartung und Reparaturen, eine MARTIN Inspektionstür zu installieren. 3. Auf der Bedienerseite der Schurrenwand die vertikale und ho- rizontale Mittellinie der Antriebstrommel markieren, um den Mit- telpunkt (A) der Antriebstrommel zu ermitteln.
  • Seite 18 8. Falls das Förderband am Kontaktpunkt zwischen Abstreifblatt und Förderband nicht ausreichend abgestützt ist, muss eine Förderbandunterstützung installiert werden (siehe Schritt 6 un- ter "Nach der Installation"). 9. Schritte 1. bis 6. auf der gegenüberliegenden Seite der Schur- renwand wiederholen. © Martin Engineering GmbH M3682G-09/14...

  • Seite 19: Installation Der Spannvorrichtung

    2. Die Spannvorrichtung wieder wie dargestellt in die Halterung einsetzen. Auch hier wieder auf die richtige Ausrichtung der Spannvorrichtung achten. Abb. 3: Installation der Spannvorrichtung (1) 3. Die obere Arretierung wieder einsetzen. Abb. 4: Installation der Spannvorrichtung (2) © Martin Engineering GmbH M3682G-09/14...

  • Seite 20: Abstreifer Installieren

    Die folgenden Schritte 1 und 2 sind nur nötig bei dem Abstreifer mit Aluminiumkartusche. Bei den Abstreifern ohne Kartusche einfach die Abstreiferachse in die Spannvorrichtung einsetzen wie in Schritt 3 beschrieben und wie in Abbildung 8 dargestellt. 1. Den Sicherungsstift der Blattkartusche.entfernen Abb. 6: Sicherungsstift entfernen © Martin Engineering GmbH M3682G-09/14...
  • Seite 21 Bei Abstreifern ohne Aluminiumkartusche fortfahren mit dem Aus- richten des Abstreiferblatts wie in Abb. 13 dargestellt. 4. Dabei darauf achten das der eingebaute Sicherungsstift auf der gegenüberliegenden Seite positioniert ist. WICHTIG Abb. 8: Abstreiferachse einsetzen © Martin Engineering GmbH M3682G-09/14...
  • Seite 22 Beim Abstreifer mit Aluminiumkartusche den Sicherungsbolzen der Blattkartusche mit dem Seil auf der Achse sichern. Die Blattkartusche muss gesichert sein, bevor die Achse in die Federspannvorrichtung eingesetzt wird. Abb. 10: Sicherungsbolzen sichern (nur beim Abstreifer mit Aluminiumkartusche) © Martin Engineering GmbH M3682G-09/14...
  • Seite 23 6. Die Blattkartusche in die Arretierung der Abstreiferachse ein- setzen. Darauf achten, dass sich die Kartusche dabei nicht ver- dreht oder verkantet. Operator side Abb. 11: Blattkartusche einsetzen © Martin Engineering GmbH M3682G-09/14...
  • Seite 24 7. Den Sicherungsbolzen wieder einsetzen. Abb. 12: Sicherungsbolzen einsetzen 90° 90° Abb. 13: Abstreifblatt ausrichten © Martin Engineering GmbH M3682G-09/14...

  • Seite 25: Hauptabstreiferachse Unter Dem Förderband Zentrieren

    Abb. 14: Förderbandabstreiferachse zentrieren (exemplarisch) Hauptabstreiferachse so verschieben, dass Abstand A gleich Ab- stand B ist. Das Förderband muss rechts und links ca. 50 bis 100 mm überstehen. Die Reinigungselemente müssen mittig unter dem Förderband angeordnet sein. © Martin Engineering GmbH M3682G-09/14...

  • Seite 26: Hauptabstreiferachse Parallel Zum Förderband Ausrichten

    Werte müssen auf beiden Seiten gleich sein. 4.2.6 Hauptabstreiferachse waagerecht ausrichten A = B Abb. 16: Förderbandabstreiferachse waagerecht ausrichten (exemplarisch) Hauptabstreiferachse waagerecht zur Kopftrommel ausrichten bzw. überprüfen, ob die Reinigungselemente gleichmäßig am Förder- band anliegen. Arretierungsschrauben der Spannvorrichtungen an- ziehen. © Martin Engineering GmbH M3682G-09/14...

  • Seite 27: Anspannen Des Hauptabstreifers

    1. Vor dem Anspannen beide Gewindestangen soweit drehen bis die Blätter auf beiden Seiten das Band berühren. 2. Wenn alle Blätter das Band berühren eine halbe bis ganze Um- drehung auf beiden Seiten den Abstreifer an das Förderband anspannen. © Martin Engineering GmbH M3682G-09/14...
  • Seite 28 Abb. 18: Abstreifer anspannen 3. Die Gewindestange mit dem Sicherungsbolzen der Spannvor- richtung sichern. Abb. 19: Gewindestange sichern © Martin Engineering GmbH M3682G-09/14...

  • Seite 29: Probelauf

    Förderbandes ca. 50 mm Abb. 21: Förderband mit Gegendruckrolle 2. Die äußere Schurrenwand an der Bedienerseite oberhalb der Spannvorrichtung sorgfältig reinigen. Warnaufkleber für Förderbandprodukte (Teile-Nr. 23395) sichtbar für den Anla- genbediener an der Schurrenwand anbringen. © Martin Engineering GmbH M3682G-09/14...
  • Seite 30 7. Förderbandabstreifer auf folgende Punkte überprüfen: • Verschleiß: ein geringer Einfahrverschleiß ist normal, sobald sich die Abstreifblätter an die Kontur des Förderbandes angepasst haben, hört dies auf. • Schüttgutansammlung: zwischen Abstreifblättern und Rücklaufseite darf sich kein Schüttgut angesammelt haben. © Martin Engineering GmbH M3682G-09/14...

  • Seite 31: Installations - Checkliste

    51 und 102 mm nach der vertikalen Kopftrommel-Mittel- linie das Förderband berühren. Der Hauptabstreifer darf das Förderband nicht anheben (Siehe Abb. 20). Die Abstreifblätter müssen mittig zum Förderband und/oder der Kopftrommel installiert sein. Tab. 2: Installations - Checkliste © Martin Engineering GmbH M3682G-09/14...

  • Seite 32: Platzierung Der Warnaufkleber Bzw. Warnanhänger

    Zubehör, alle Energiequellen zum Förder- und Ladesystem ausschalten und gegen unbefugtes Einschalten sichern. Teile-Nr. 23395G Empfohlene Spannwerte für MARTIN SQC2™ Hauptabstreifer ® Für Abstreifer mit Gummidämpfer: Die Mutter der Gewindestange solange drehen bis alle Blätter gleichmäßig das Förderband berühren.

  • Seite 33: Wartung

    5. Falls irgendwelche Anzeichen für Funktionsstörungen vorlie- gen, die entsprechenden Teile der Ausrüstung außer Betrieb setzen. An Martin Engineering oder Ihren Vertreter wenden, um Unterstützung zu bekommen. Die Ausrüstung solange NICHT in Betrieb nehmen, bis die Ursache der Probleme erkannt und beseitigt worden ist.
  • Seite 34 HINWEIS Falls irgendwelche Anzeichen für Funktionsstörungen vorliegen, die entsprechenden Teile der Förderbandanlage außer Betrieb nehmen. An Martin Engineering oder einen Vertreter wenden, um Unterstützung zu erhalten. Die Förderbandanlage solange NICHT in Betrieb nehmen, bis die Ursache der Probleme erkannt und beseitigt wurde.
  • Seite 35 Den Hauptabstreifer nie länger als 15 Minuten am laufenden unbeladenen Förderband betreiben. Es besteht Beschädigungs- gefahr für den Hauptabstreifer und/oder das Förderband durch Überhitzung. Hauptabstreifer ausschließlich am laufenden Förderband betrei- ben. 11. Abstreifer beobachten und Reinigungsleistung prüfen. © Martin Engineering GmbH M3682G-09/14...

  • Seite 36: Austausch Der Abstreifblätter

    Förderbandanlage und dessen Zubehör abschalten und gegen unbefugtes Einschalten sichern. Warnschilder verwen- den! 5.3.1 Blattkartusche austauschen 1. Sicherungsstift der Gewindestange von der Spannvorrichtung entfernen. Abb. 23: Sicherungsstift entnehmen 2. Spannvorrichtung entspannen durch drehen der Gewindestan- ge entgegen dem Uhrzeigersinn. © Martin Engineering GmbH M3682G-09/14...
  • Seite 37 Abb. 24: Spannvorrichtung entspannen HINWEIS Die folgenden Punkte gelten nur für den Abstreifer mit Aluminium- kartusche. 3. Den Sicherungsbolzen der Abstreiferachse entfernen. Abb. 25: Sicherungsbolzen entfernen 4. Die Blattkartusche aus der Arretierung und aus der Schurre zie- hen. © Martin Engineering GmbH M3682G-09/14...
  • Seite 38 Abb. 26: Blattkartusche entnehmen 5. Neue Blattkartusche wie in Abschnitt 4.4 beschrieben einset- zen. 6. Die Installation wie im Abschnitt 4.5 beschrieben überprüfen. 7. Die Spannvorrichtung wieder anspannen. 8. Danach den weiteren Anweisungen aus Abschnitt 6.1 folgen. © Martin Engineering GmbH M3682G-09/14...

  • Seite 39: Einzelnes Abstreifblatt Austauschen

    3. Schritte zwei für jedes weitere auszutauschende Abstreifblatt wiederholen. 4. Das Abstreifblatt von der Abstreiferachse abnehmen. 5. Neues Abstreifblatt auf die Abstreiferachse aufstecken. 6. Das Abstreiferblatt mit der Abstreiferachse verschrauben. 7. Danach den Abstreifer wieder installieren. © Martin Engineering GmbH M3682G-09/14...
  • Seite 40 © Martin Engineering GmbH M3682G-09/14...

  • Seite 41: Störungssuche

    Daher können auch andere, als die unten aufgeführten Störungen auftreten. In diesem Falle kann Martin Engineering oder ein Vertreter bei der Positionierung oder mit Sonderlösungen helfen. Förderbandan- lage erst wieder in Betrieb nehmen, wenn die Störung erkannt und beseitigt wurde.
  • Seite 42 Geräusche oder Abstreifer auf dem Förder- Spannung gegebenenfalls korrigie- Vibrationen. band zu locker oder zu ren. straff gespannt. Abstreifblatt nicht rechtwink- Abstreifblatt ausrichten - siehe lig zum Förderband ausge- Abb.13 Seite 22. richtet. Tab. 3: Störungssuche © Martin Engineering GmbH M3682G-09/14...

  • Seite 43: Lagerung, Deinstallation, Entsorgung

    Lagerung, Deinstallation, Entsorgung Lagerung Für eine optimale Funktion Ihres Abstreifers empfiehlt Martin Engi- neering die Abstreifer und Abstreifer-Ersatzblätter aus Urethan oder mit Komponenten aus Gummi, trocken, bei Raumtemperatur und geschützt vor direkter Sonneneinstrahlung zu lagern. In Abhängigkeit des Urethan-Typs und den Lagerbedingungen kann eine Lagerung zwischen oder über 6-12 Monate unter ungünstigen...
  • Seite 44 © Martin Engineering GmbH M3682G-09/14...

  • Seite 45: Teilenummern

    Teilenummern In diesem Kapitel werden die Produktbezeichnungen mit den zuge- hörigen Teilenummern für den MARTIN ® SQC2™ Hauptabstreifer und Zubehör aufgeführt. Bei Bestellungen bitte immer die Teilenummer mit angeben. MARTIN SQC2™ Hauptabstreifer ® ® • MARTIN SQC2™ Hauptabstreifer: Teile-Nr. SQC2-XXXXXXXXXX+E •...

  • Seite 46: Bedienungsanleitungen

    Die ersten zwei XX geben die Gurbreite in Zoll an; das dritte X den Rollentyp; das letzte X den Rollendurchmesser in Zoll: >>> Förderrichtung >>> Warnaufkleber / Warnanhänger • Warnaufkleber für Förderbandprodukte: Teile-Nr. 23395 • Aufkleber für Spannwerte: Teile-Nr. SQC2-10002G © Martin Engineering GmbH M3682G-09/14...

  • Seite 47: Martin ® Sqc2™ Hauptabstreifer

    T. 5 Federring DIN 127 M8 41090-08AA2 s. T. 5 Sechskantmutter DIN 934 M8 41086-08BA2 s. T. 5 SQC2™ Spannvorrichtung s. T. 7 N.D. Transportbolzen 35846 ™ Hauptabstreifer Tab. 4: Teileliste - MARTIN SQC2 ® © Martin Engineering GmbH M3682G-09/14...
  • Seite 48 2100 SQC2-35694-84MS+E SQC2-35696-90 SQC2-90X83XXXXX+E 3100 3700 2100 SQC2-35694-90MS+E SQC2-35696-90 SQC2-90X89XXXXX+E 3100 3700 2250 SQC2-35694-90MS+E SQC2-35696-96 SQC2-96X89XXXXX+E 3250 3900 2250 SQC2-35694-96MS+E SQC2-35696-96 Tab. 5: Teilenummern und Stückzahlen *Bei SQC2-XXXXXXXXAXXX+E hat die Pos. 1 die Teilenummer SQC2-3569-XXAX+E © Martin Engineering GmbH M3682G-09/14...

  • Seite 49: Anwendungsbereich

    SQC2-XXGXXXXXXX+E SC-XXG+E Orange Säurebeständig- Mechanische Verbindung SQC2-XXHXXXXXXX+E SC-XXH+E Orange Säurebeständig SQC2-XXRXXXXXXX+E SC-XXR+E Orange Reversiebetrieb- Mechanische Verbindung Tab. 6: Teilenummern und Stückzahlen Teile-Nr. Pos.12 Material SQC2-35701 Baustahl (1.0037) SQC2-35701-SS Edelstahl (1.4571) Tab. 7: Teilenummern und Stückzahlen © Martin Engineering GmbH M3682G-09/14...

  • Seite 50: Martin ® Sqc2™ Hauptabstreifer Ohne

    MARTIN SQC2™ Hauptabstreifer ohne ® Aluminiumblattkartusche Abb. 30: MARTIN ® SQC2™ Hauptabstreifer ohne Aluminiumblattkartusche Pos. Beschreibung Teilenr. Anzahl SQC2™ Hauptträger s. T. 9 Scorpio Hauptabstreiferblatt s.T. 9 s.T. 9 Sechskantschraube DIN 933 M8x35 41081-08035BA2 s.T. 9 Scheibe DIN 125 M8 41088-08AA2 s.T.
  • Seite 51 Abb. 31: MARTIN ® SQC2™ Hauptabstreifer ohne Aluminiumblattkartusche - Abmessungen Baugruppen Anzahl Anzahl Teile-Nr. Pos. 1* Teile-Nr. Pos. 2 Pos.3-6 41605-18X12XXXXX 1250 41667-18MS 41605-18X18XXXXX 1250 41667-18MS 41605-24X18XXXXX 1400 41667-24MS 41605-24X24XXXXX 1400 41667-24MS 41605-30X24XXXXX 1550 41667-30MS 41605-30X30XXXXX 1550 41667-30MS 41605-36X30XXXXX 1750...

  • Seite 52: Martin ® Sqc2™ Mini Hauptabstreifer

    41088-08AA2 s. T. 11 Federring DIN 127 M8 41090-08AA2 s. T. 11 Sechskantmutter DIN 934 M8 41086-08BA2 s. T. 11 SQC2™ Spannvorrichtung s.T. 6 Tab. 10: Teileliste - MARTIN SQC2™ - Mini Hauptabstreifer 41641 ® © Martin Engineering GmbH M3682G-09/14...
  • Seite 53 Abb. 33: MARTIN SQC2™ - Mini Hauptabstreifer - Abmessungen ® Baugruppen Teile-Nr. Anzahl Anzahl Teile-Nr. Pos. 1* Pos. 2 Pos.3-6 41641-18R12XXXX 1250 41642-18MS 41641-18R12XXXX 1250 41642-18MS 41641-24R12XXXX 1400 41642-24MS 41641-24R12XXXX 1400 41642-24MS 41641-30R12XXXX 1550 41642-30MS 41641-30R12XXXX 1550 41642-30MS 41641-36R12XXXX 1750...

  • Seite 54: Teilenummer - Erklärung

    8.10.1 Teilenummer - Erklärung SQC2 - XXXXXXXXXX + E Zusätzliche Optionen (Siehe Datenblatt L3686) Spannvorrichtung T = mit Spannvorrichtung RAL 2004 (S235JR) S = Edelstahl (V4A) O = Ohne Spannvorrichtung Option für Hauptträger P = Lackiert (RAL2004) E = Verlängert und Lackiert A2 = Edelstahl (1.4057)
  • Seite 55 P = Lackiert (RAL2004) E = Verlängert und Lackiert A2 = Edelstahl (1.4057) A4 = Edelstahl (1.4571) EAX = Verlängert Edelstahl Dämpfungs Typ (MR = Std. / FR= Flammhemmend) Reinigungsbreite in Inch Blatt Typ (Reversier) Bandbreite in Zoll © Martin Engineering GmbH M3682G-09/14...
  • Seite 56 © Martin Engineering GmbH M3682G-09/14...

  • Seite 57: Einbauerklärung

    Einbauerklärung Nachfolgend ist die EG-Einbauerklärung für eine unvollständige Ma- schine zum MARTIN ® SQC2™ Hauptabstreifer aufgeführt. © Martin Engineering GmbH M3682G-09/14...
  • Seite 58 Die Inbetriebnahme dieses Produktes ist so lange untersagt, bis festgestellt wurde, dass die Anlage, in der sie eingebaut werden soll, den Bestimmungen der EG-Richtlinie in der Fassung 98/37/EG bzw. 2006/42/ EG entspricht. Datum: 21.01.2010 Herstellerunterschrift: Geschäftsführer, Michael Hengl © Martin Engineering GmbH M3682G-09/14...

  • Seite 59: Notizen

    Notizen © Martin Engineering GmbH M3682G-09/14...
  • Seite 60 PROBLEM SOLVED ™ MARTIN ENGINEERING GMBH In der Rehbach 14 65396 Walluf, Deutschland Tel. 0049 (0)6123 97820 Fax 0049 (0)6123 75533 E-Mail: info@martin-eng.de Technische Änderungen vorbehalten www.martin-eng.de Qualitätsmanagmentsystem zertifiziert nach DNV - ISO 9001 Druckschriftnr.. M3682G-09/14 ©MARTIN ENGINEERING 2013...
