DigiTrak ECLIPSE Anleitung Seite 2

Dual-Frequenz-Sender
Anforderungen an das Gehäuse und
Anleitung zum Einschalten
Der Eclipse Dual-Frequenz-Sender (fl iederfarben) hat zwei
Betriebsarten: Dual-Frequenz (12 und 1,5 kHz) oder Einzel-
Frequenz (12 kHz). Der Frequenzmodus kann nur während
der Inbetriebnahme beim Einlegen der Batterien (zwei Batte-
rien vom Typ LR14-C oder eine SuperCell
von DCI) in das Batteriefach verändert werden.
Beide Frequenzmodi bieten spezifi sche Vorteile. Der Dual-
Frequenz-Modus bietet bei beiden Frequenzen (12 oder 1,5
kHz) einen Tiefenbereich von ca. 12,2 m und empfi ehlt sich
in Bereichen, bei denen mit passiver Störung durch Metall
(Bewehrung, Maschendraht etc.) zu rechnen ist. Der Einzel-
Frequenz-Modus (12 kHz) bietet einen Tiefenbereich von
ca. 18,3 m und empfi ehlt sich für Bereiche, in denen es zu
aktiver Störung kommt.

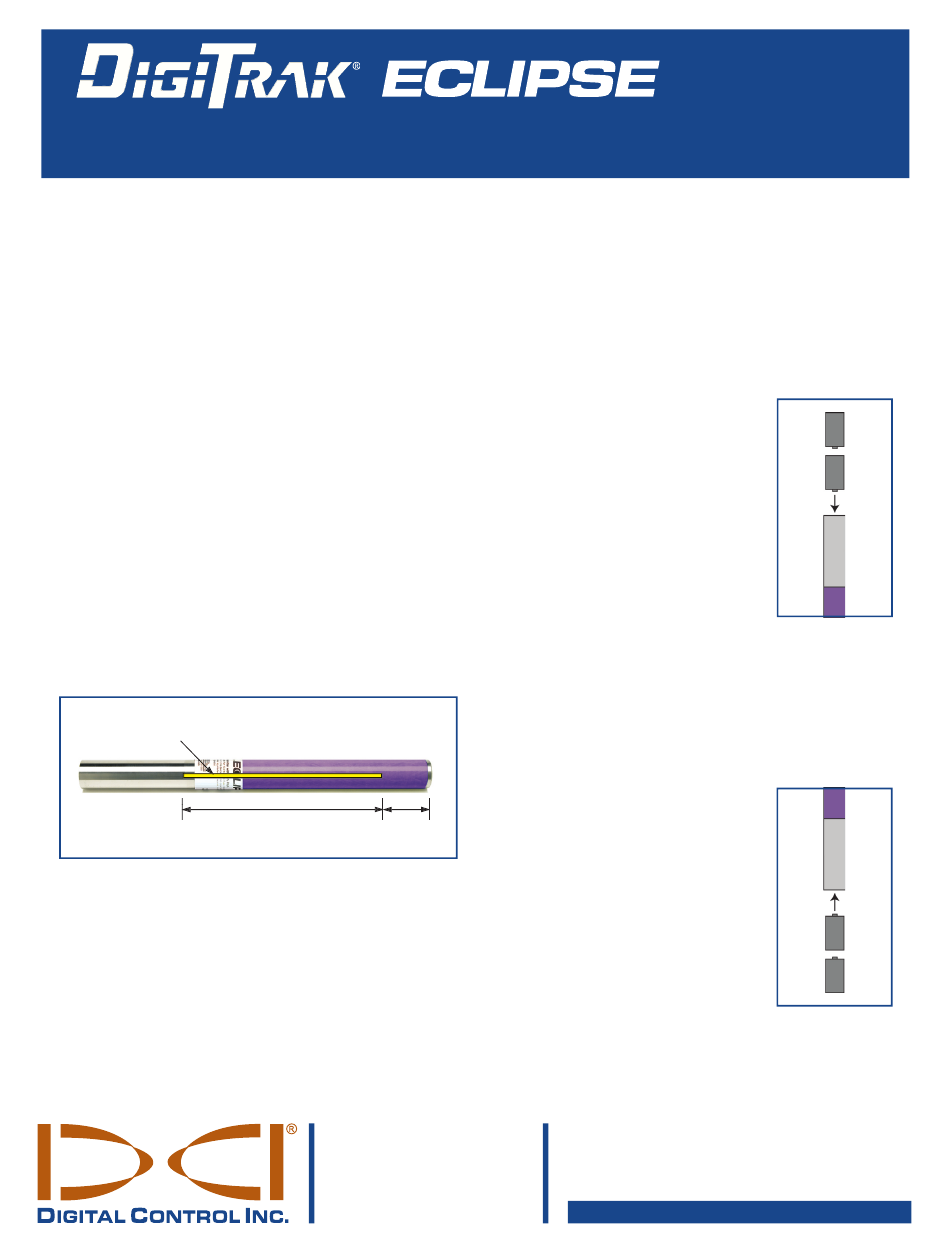

Anforderungen an den Gehäuseschlitz
Zur Maximierung der Reichweite und der Batterielebensdau-
er muss der Schlitz im Gehäuse bei allen DCI-Sendern lang
genug und korrekt positioniert sein. Die Schlitzgröße sollte
stets vom Gehäuseinneren aus gemessen werden.
SCHLITZ-
POSITION
HINTERES
END
Beim EDF-Sender sind mindestens drei in gleichem Abstand
um das Gehäuse herum angeordnete Schlitze erforderlich.
Die Schlitze sollten mindestens 50,8 mm von der Vorderseite
des Senders entfernt beginnen und müssen mindestens
215,9 mm lang sein.
Lithium-Batterie
™
VORDERES
ENDE
215,9 mm 50,8 mm
Headquarters
19625 62 Ave. S., Suite B-103
nd
Kent, Washington 98032 USA
Tel 800-288-3610 / 425-251-0559
Fax 253-395-2800
E-mail DCI@digital-control.com
Anschalten in Dual-Frequenz-Modus
1. Nehmen Sie den Deckel des Batteriefachs ab und halten
Sie den Sender senkrecht mit dem Batteriefach nach
oben und dem vorderen Ende nach unten gerichtet.
2. Legen Sie zwei Batterien vom Typ
LR14-C (oder eine SuperCell-Batte-
rie) mit dem positiven Pol nach unten
in das Batteriefach ein.
3. Schließen Sie das Batteriefach,
während Sie den Sender senkrecht
halten, und bewegen Sie danach
den Sender, um die Inbetriebnahme
zu verifi zieren. Die Signalstärke im
Abstand von 3 m sollte die folgenden
Werte aufweisen:
– 510 bis 520 mit dem Sender
außerhalb des Gehäuses
– 490 bis 500 mit dem Sender im
Gehäuse
Anschalten in Einzel-Frequenz-Modus
1. Nehmen Sie den Deckel des Batteriefachs ab und halten
Sie den Sender senkrecht mit dem Batteriefach nach
unten und dem vorderen Ende nach oben gerichtet.
2. Legen Sie zwei Batterien vom Typ
LR14-C (oder eine SuperCell-Bat-
terie) mit dem positiven Pol voran in
das Batteriefach ein.
3. Schließen Sie das Batteriefach,
während Sie den Sender senkrecht
halten, und bewegen Sie danach
den Sender, um die Inbetriebnahme
zu verifi zieren. Die Signalstärke im
Abstand von 3 m sollte die folgenden
Werte aufweisen:
– 550 bis 560 mit dem Sender
außerhalb des Gehäuses
– 530 bis 540 mit dem Sender im
Gehäuse
