Aufstellen des Geräts
Einbau in einen Küchenschrank
Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen
und Klebestellen bis mindestens 90 °C hitzefest sein. Samsung übernimmt keine Haftung für
Schäden aufgrund der durch das Gerät abgestrahlten Wärme.
Stellen Sie das Gerät an einer ausreichend belüfteten Stelle auf. Um eine optimale Belüftung
lassen Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung
von etwa 50 mm. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die
Einbauanweisungen für das Kochfeld.

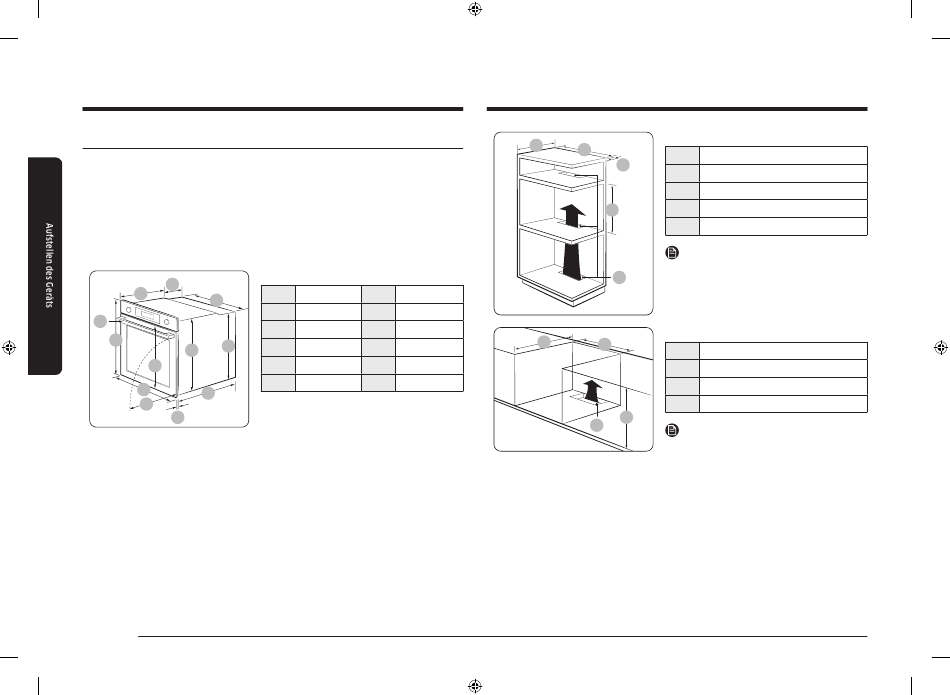

Erforderliche Abmessungen für den Einbau
B
C
A
D
E
L
K
G
F
J
H
I
8 Deutsch
NV7B4455JAB_DG68-01413A-04.indb 8 NV7B4455JAB_DG68-01413A-04.indb 8
Gerät (mm)
A 560 G 503
B 166 H 481
C 383 I 21
D 45 J 549
E 596 K 579
F 595 L 559
Einbauschrank (mm)
A
B
A
C
B
C
D
D
E
HINWEIS
Der Einbauschrank muss über Lüftungsöffnungen
E
(E) verfügen, damit die heiße Luft zirkuliert und
abgeführt werden kann.
Unterbauschrank (mm)
A
B
A
B
C
D
C
D
HINWEIS
Der Einbauschrank muss über Lüftungsöffnungen
(D) verfügen, damit die heiße Luft zirkuliert und
abgeführt werden kann.
Min. 550
Min. 560
Min. 50
Min. 590 - Max. 600
Min. 460 x Min. 50
Min. 550
Min. 560
Min. 600
Min. 460 x Min. 50
