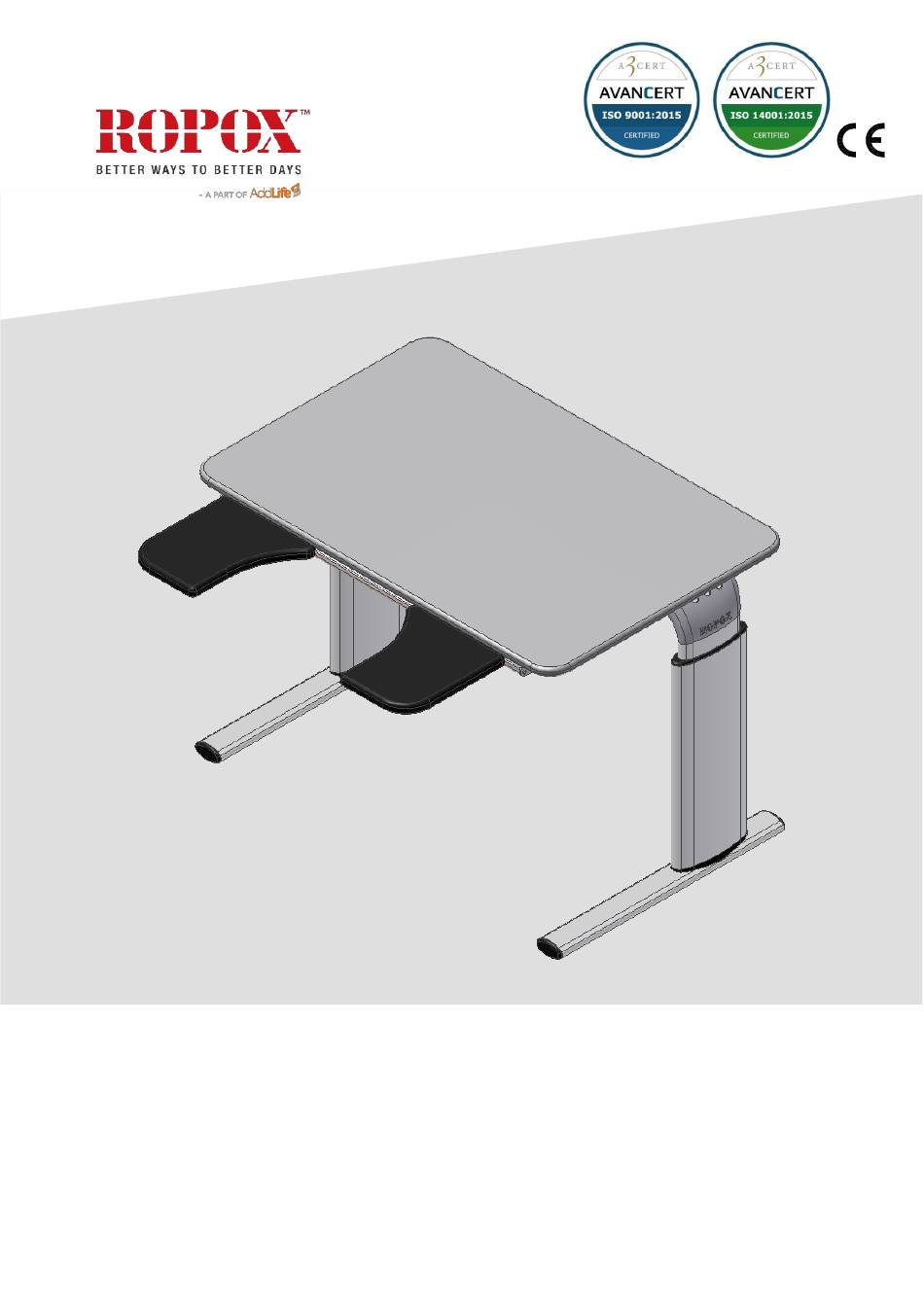

- Seite 1 Ropox Vision Manuell Benutzerhandbuch Montageanleitung Verbleibt beim Kunden! TF 200.0071_de / Rev 004 / 27-11-2023...
- Seite 2 ACHTUNG: DieTischplatte in Verpackung liegen / verbleiben lassen bis Montagebeedigung. TF 200.0071_de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: TECHNISCHE DATEN ............................3 EINLEITUNG ..............................4 3. ÜBEREINSTIMMUNG MIT EU RICHTLINIE ......................... 5 ANWENDUNG ..............................5 MODELLE ................................. 6 KOMPONENTENLISTE ............................8 MONTAGEANLEITUNG .............................10 HÖHENVERSTELLBAR ............................13 SCHRÄGSTELLUNG ............................13 MOBILITÄT ..............................14 MAGLIST (ZUBEHÖR) ............................14 ARMSUPPORT (ZUBEHÖR) ..........................15 FUNKTIONSPRÜFUNG ............................16 HINWEISE ZUR SICHERHEIT ..........................16 REINIGUNG/ WARTUNG ..........................17 FEHLERSUCHE ..............................18... -
Seite 4: Einleitung
Höhenverstellung: 50–70 cm (manuell) einschl. Tischplatte 60–90 cm (manuell) einschl. Tischplatte Material: Aluminium Legierung 606045-T6 Stahl St. 37 Verschiedene Kunststoffteile Oberflächenbehandlung: Anodiseret Pulverlackierung, verschiedene Farben Blauchromat Max. Belastung, Rahmen (statisch): 100 kg über die ganze Tischplatte regelmäßig verteilt Max. Hubkraft, beim Höhenverstellung (dynamisch): 50 kg... -
Seite 5: Übereinstimmung Mit Eu Richtlinie
Das schöne und funktionelle VISION Design ist für Menschen entwickelt worden, die sich mit oder ohne Hilfsmittel bewegen. Für Leseratten, Computer Freaks sowie Kinder und Erwachsene, die gern spielen wollen. Dieses Handbuch sollte vom Benutzer genau durchgelesen werden und immer das Produkt begleiten. -
Seite 6: Modelle
Modelle Modellnamen Beschreibung Gröβe Höhe 50-70cm Höhe 60-90cm Vision Manuell Ohne Tischplatten 90x60cm 20-60010-11 20-60020-11 schragverstellung Vision Manuell Ohne Tischplatten 120x60cm 20-60210-11 20-60220-11 schragverstellung Modellnamen Beschreibung Gröβe Höhe 50-70cm Höhe 60-90cm Vision Manuell Schrägstellung der 90x60cm 20-60011-11 20-60021-11 ganzen Tischplatte Vision Manuell Schrägstellung der 120x60cm... - Seite 7 Modellnamen Beschreibung Gröβe Höhe 50-70cm Höhe 60-90cm Vision Manuell Geteilte 120x60cm 20-60215-11 20-20225-11 Tischplatte, Feste Platte: 60cm Schrägstellung Verstellbare Platte: der rechten 60cm Modellnamen Beschreibung Gröβe Höhe 50-70cm Höhe 60-90cm Vision Manuell Geteilte 120x60cm 20-60216-11 20-60226-11 Tischplatte, Feste Platte: 60cm Schrägstellung Verstellbare Platte: der linken...
-
Seite 8: Komponentenliste
Komponentenliste Beinsektion 1 Stück Enthält: Wange: 90x60cm: 20-60401-050, 1 Stück 90x90cm: 20-60401-050, 1 Stück 120x60cm: 20-60401-051, 1 Stück Beinhöhe 50-70cm: 20-60320-059, 1 Stück 20-60320-060, 1 Stück Beinhöhe 60-90cm: 20-60320-542, 1 Stück 20-60320-544, 1 Stück Schrauben M6x16, 95010618, 4 Stück Schrauben M8x30, 95010830, 4 Stück Fuss mit Verschlussstücken versehen 90x60cm: 20-60320-045... - Seite 9 Tischhalterung (nicht für B Tisch ): 90x60cm: 97702-034 1 Stück 120x60cm: 97702-034 1-2 Stück Scharnier (nicht für A Tisch ): 20-60320-140 2 Stück Verstellbar 90x60cm: B: 20-60320-026, 2 Stück C+D+E: 20-60320-026, 1 Stück Skråtstilling 120x60cm: B-G: 20-60320-026, 2 Stück Getriebe für Schrägverstellung 90x60cm: B: 96000656, 2 Stück C+D+E: 96000656,...
-
Seite 10: Montageanleitung
Montageanleitung Montieren Sie die Beine M6x16 TF 200.0071_de... - Seite 11 Montage des Beschlages für die Kippfunktion (nicht A Tisch) M5x16 TF 200.0071_de...
- Seite 12 Montage der Füβe 4x M8x30 TF 200.0071_de...
-
Seite 13: Höhenverstellbar
Höhenverstellbar Schrägstellung TF 200.0071_de... -
Seite 14: Mobilität
Mobilität MagList (zubehör) TF 200.0071_de... -
Seite 15: Armsupport (Zubehör)
zubehör Armsupport ( TF 200.0071_de... -
Seite 16: Funktionsprüfung
Funktionsprüfung Nach beendigter Montage und vor Inbetriebnahme müssen alle Funktionen des Tisches geprüft werden. Nachfolgend muss eine Funktionsprüfung mindestens einmal jährlich von geschultem Personal durchgeführt werden: ➢ Sicherstellen, dass die Montageanleitung befolgt wurde. ➢ Überprüfen, ob alle Bolzen angezogen worden sind. ➢... -
Seite 17: Reinigung/ Wartung
Reinigung/ Wartung 15.1 Reinigung des Rahmens Den Rahmen mit einem in lauwarmem Wasser ausgewrungenen Lappen mit handelsüblichen Reinigungsmitteln reinigen. NICHT Ätz- oder Schleifmittel oder schleifende Lappen, Bürsten oder Schwämme verwenden. Nach Reinigung den Rahmen abtrocknen. 15.2 Reinigung der Tischplatte, Laminatoberfläche Die Tischplatte mit einem weichen Tuch, der in warmem Wasser mit einem milden Spülmittel ausgewrungen ist, abwischen. -
Seite 18: Fehlersuche
Fehlersuche 16.1 Der Rahmen ist unstabil ➢ Die Schrauben für den Zusammenbau des Rahmens sind nicht korrekt angezogen. ➢ Alle Schrauben anziehen, vgl. Montageanleitung. 16.2 Der Rahmen lässt sich schwierig in der Höhe verstellen/schrägstellen ➢ Sicherstellen, dass der Rahmen nicht belastet ist. ➢... -
Seite 19: Zubehör
Zubehör Maglist 50 cm: Artikel Nr. 20-60541 Magnet weiss: Artikel Nr. 50200-000 Bremsrollen 4 Stück, Erhöht die Tischhöhe um 8cm: Wird von Ropox montiert, Artikel Nr. 20-60570 Für Nachmontage, Artikel Nr. 20-60575 Bremsräder, Vision, ohne Erhöhung: Wird von Ropox montiert, Artikel Nr. 20-60573 Für Nachmontage, Artikel Nr. -
Seite 20: Reklamationen
Reklamationen Wir verweisen an unsere Verkaufs- und Lieferungsbedienungen auf unserer Homepage www.ropox.dk ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 E-mail: info@ropox.dk www.ropox.dk TF 200.0071_de...
