RS232 Kabel

Das RS232 Kabel kann benutzt werden um das RLITE-PRO mit dem PC oder einem PLC zu verbinden.
Man kann das RLITE-PRO mit dem PC programmieren oder die Daten von dem PLC auslesen.
4.7

RJ12 Modular Kabel

Schließen Sie das RJ12 Modulkabel in das RLITE-PRO RJ12 Anschluss. Verbinden Sie ihr Gerät nach
folgender Tabelle.
Anschluss
4.8

Digital Eingang

Das Rlite ist ausgestattet mit zwei Digital Eingängen (Din 1/2) welche Sensoren steuern kann.
Die Digitalen Eingänge werden versorgt mit Din 1/2 und GND (-). Digital Eingänge 1/2 (Din 1/2) sind
Aktiv ‚1' wenn GND (-) und Din 1/2 verbunden sind, wenn es nicht der Fall ist sind sie Inactiv ‚0'.
●
Notiz: In den Definitionen wird High und Low als
BETRIEBSANLEITUNG

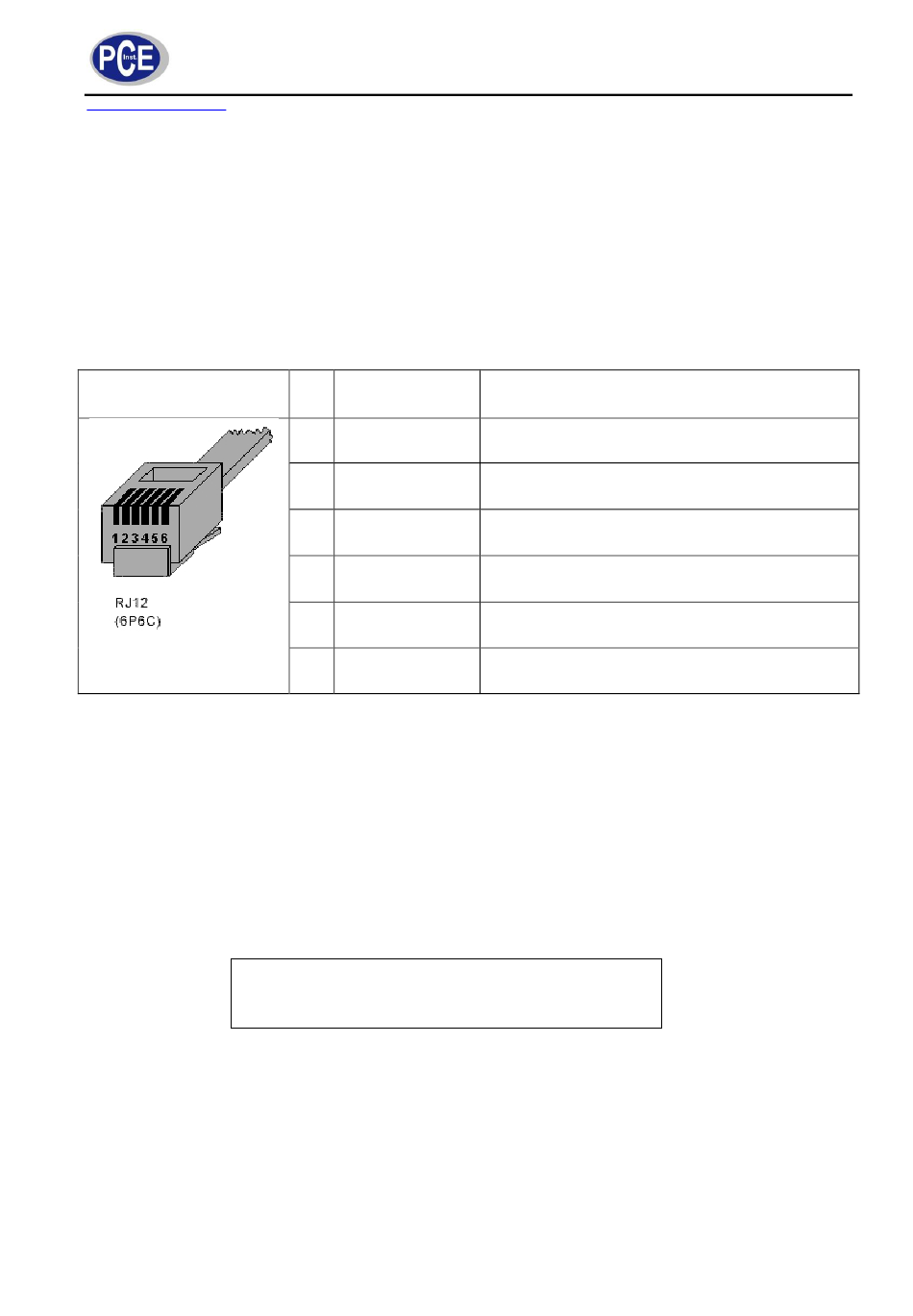

Tabelle 2: RJ12 Pin out Information
Pin Funktion
1 Analog +
2 Ain 1
3 Ain 2
4 Din 1
5 Din 2
6 GND
Aktiv und Inaktiv definiert.
9
Beschreibung
Pluspol für den analog Sensor
Analog Eingang 1
Analog Eingang 2
Digital Eingang 1
Digital Eingang 2
Masse(-)
