EVOLUTION ÜBERDACHUNGSSYSTEM

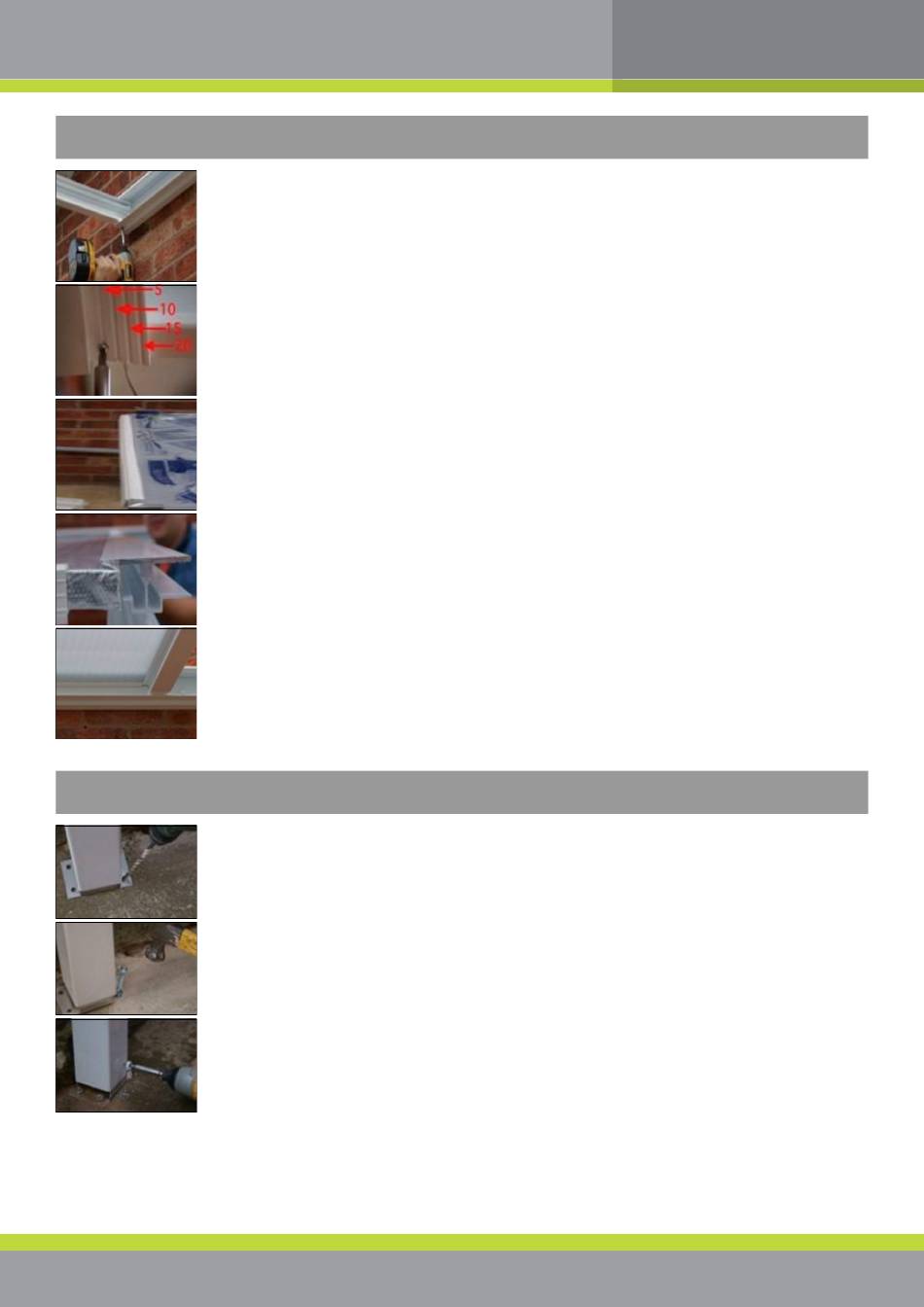

Aufstellen der Überdachung
Schritt 3.0 | Die beiden Randprofile müssen unter Verwendung der mitgelieferten Blechschrauben
an der Wandpfette und an der Dachrinne befestigt werden. Zu diesem Zeitpunkt an jedem Ende
jeweils nur eine Schraube verwenden, damit die Überdachung später ausgerichtet werden kann.
Schritt 3.1 | Die Bohrführungen an der Unterseite der Wandpfette geben den Neigungsgrad
an, beginnend an der Trägerwand mit 5 Grad bis hin zu 20 Grad (Die Befestigung mit 5 Grad
Dachneigung wird nebenstehend gezeigt). Die richtige Wahl der Neigung ist für die Installation
von entscheidender Bedeutung.
Schritt 3.2 | Die PVC-Abschlussprofile mittig an Ober- und Unterkante der Polycarbonat-
Platten anbringen. Hinweis: Die bedruckte Folie auf den Platten markiert die obere (äußere)
Sonnenseite. Das perforierte Folienband sollte sich am rinnenseitigen Ende des Daches
befinden. Der Abschluss mit Ablauflöchern gehört an die Unterseite.
Schritt 3.3 | Die Kante der ersten Polycarbonatplatte in das Randprofil einsetzen und die Platte
fest hineindrücken. Dabei einen Abstand von 5 mm für die Poly-Ausdehnung belassen. Dann ein
Mittelprofil nehmen und am Dach entlang genauso fortfahren. Jeweils einen Dehnungsabstand
von 5 mm belassen. Achten Sie darauf, dass die Profile vollständig an der Wandpfette anliegen.
Achtung: Die Mittelprofile werden zu diesem Zeitpunkt noch nicht befestigt.
Schritt 3.4 | Auf dieselbe Weise auch die übrigen Platten und Profile anbringen, bis nur noch eine
Platte übrig ist. Nehmen Sie jetzt das Randprofil ab, damit die letzte Platte eingebracht werden
kann. Anschließend das Randprofil wieder anbringen. Das Konstrukt muss jetzt ausgerichtet
werden. Die PVC-Abschlussprofile müssen bündig an der Wandpfette anliegen. Fixieren Sie jetzt
alle Mittelprofile mit jeweils zwei Schrauben an jedem Ende.

Befestigung der Pfosten

Schritt 4.0 | Sobald das Konstrukt ausgerichtet ist, die Pfosten mithilfe einer Wasserwaage in
beide Richtungen ausrichten. Mit einem 8-mm-Steinbohrer in die Betonplatte bohren und die
Pfostenhalterungen mit den mitgelieferten Bolzenankern am Betonsockel befestigen.
Schritt 4.1 | Die Anker mit einem Hammer einschlagen und mit einem 13-mm-Schraubenschlüssel
festziehen. Vergewissern Sie sich, dass die Befestigungen an Ihrem Sockel sicher sind.
Schritt 4.2 | Den Pfosten über der Fußhalterung ausrichten, um die Dachrinne zu nivellieren.
Sobald die gewünschte Position erreicht ist, den Pfosten von beiden Seiten mit je zwei Schrauben
befestigen, die mit Kappen abgedeckt werden.
