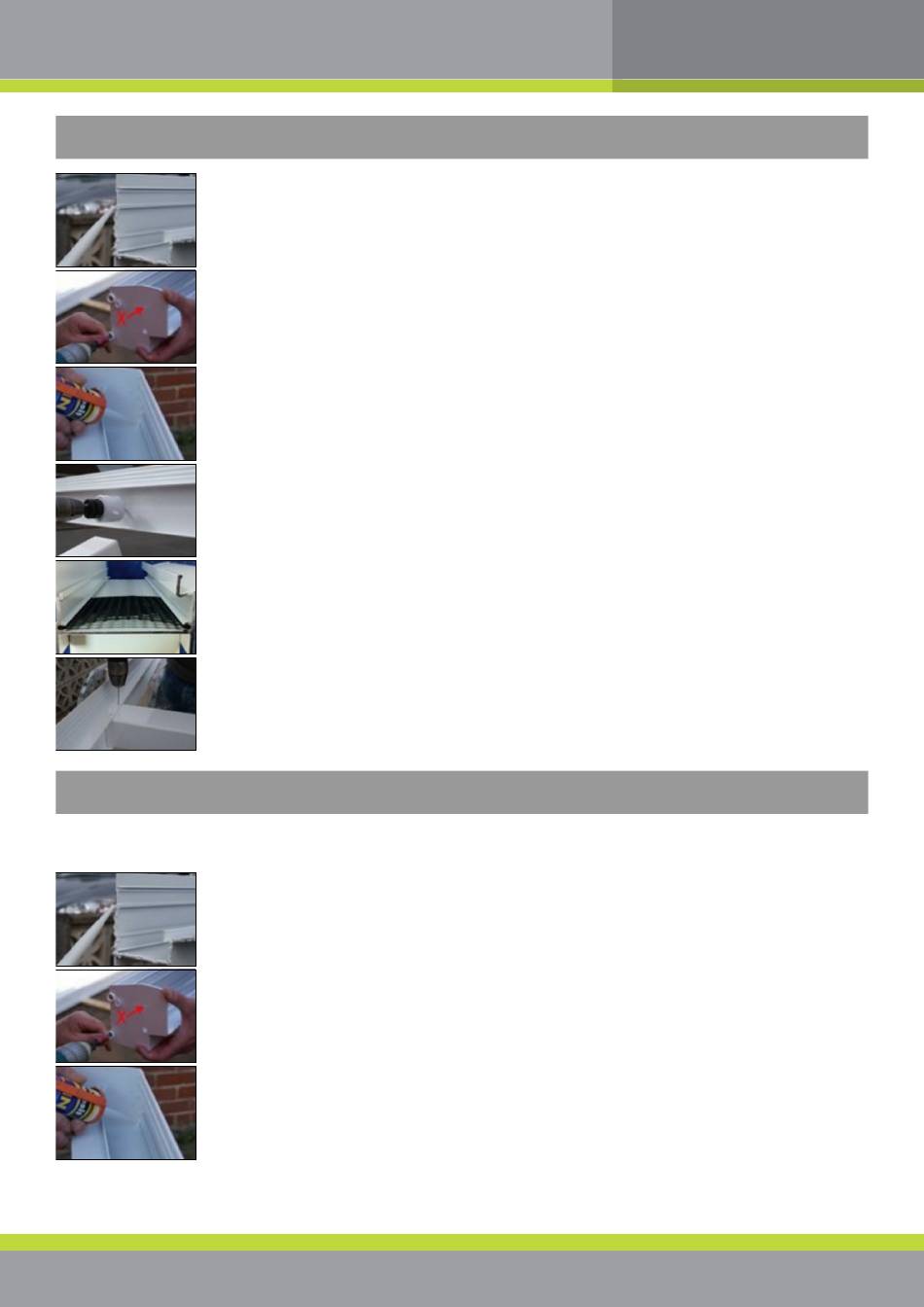

Vorbereitung des Traufprofils mit integrierter Dachrinne

Schritt 1.0 | Auf die Kante der Dachrinne eine Silikonraupe auftragen.
Schritt 1.1 | Das Rinnenendstück mit Hilfe der mitgelieferten Blechschrauben am Ende der
Dachrinne befestigen. An der Außenseite ausgetretenes Silikon abwischen.
Achtung: Die Schraube „X" noch nicht anbringen, dies erfolgt später.
Schritt 1.2 | Nachdem die Endstücke befestigt wurden, auf die Innenkante eine weitere Silikonraupe
auftragen.
Schritt 1.3 | Die Position der Trägerpfosten an der Unterseite der Dachrinne bestimmen und
markieren. Den/die Drainagepfosten auswählen und zentral ein Loch von 40 mm bohren.
Hinweis: Alternativ können mehrere kleine Löcher kreisförmig gebohrt werden, um das
gleiche Resultat zu erzielen.
Schritt 1.4 | Um sicherzustellen, dass der Wasserabfluss nicht durch Blätter und Schmutz behindert
wird, ein kleines Stück Laubfang installieren, wie in der Abbildung dargestellt. Dies kann nötigenfalls
mit einer kleinen Silikonraupe fixiert werden.
Schritt 1.5 | Nachdem das Führungsloch gebohrt wurde, den/die Pfosten mit zwei Blechschrauben
pro Seite dauerhaft an seiner/ihrer Position befestigen. Vor dem Anbringen der Schrauben darauf
achten, dass die Pfosten im rechten Winkel zur Dachrinne stehen.
Schritt 2.0 | Bestimmen Sie die erforderliche Neigung anhand der auf Seite 5 bereitgestellten Tabelle, dann die Trägerwand
ausmessen und die richtige Höhe anzeichnen.
Schritt 2.1 | Die Wandpfette mit einem 7-mm-HSS-Spiralbohrer in einem Abstand von 100 mm
von der Kante vorbohren. Die restlichen Befestigungspunkte in gleichmäßigen Abständen entlang
der Wandpfette anzeichnen und vorbohren. Wir empfehlen für die Wandpfette mindestens einen
Befestigungspunkt pro Mittelprofil.
Schritt 2.2 | Tragen Sie auf die Wandpfette eine Silikonraupe auf. Die Wandpfette an die Wand
anlegen, mit dem 6-mm-Steinbohrer das erste Loch in die Wand bohren und die Pfette mit dem
mitgelieferten Befestigungsmaterial befestigen. Hinweis: Das mitgelieferte Befestigungsmaterial
wird ohne Dübel im Mauerwerk verankert. Die Befestigungen nicht in Mörtelfugen verankern.
Schritt 2.3 | Vergewissern Sie sich, dass die Wandpfette waagerecht ist, dann die übrigen
Befestigungen und Abdeckkappen anbringen. Auf die obere Kante der Wandpfette eine
Silikonraupe aufbringen, um eine wasserdichte Abdichtung zu erhalten.
Hinweis: Alle gezeigten Maße geben die Höhe bis zur Unterseite der Wandpfette an.
Hinweis: Die Maße beziehen sich auf die 2,25 m hohen Standardpfosten. Für 3-m-Pfosten müssen 750 mm
hinzuaddiert werden.

Vorbereitung der Wandpfette
