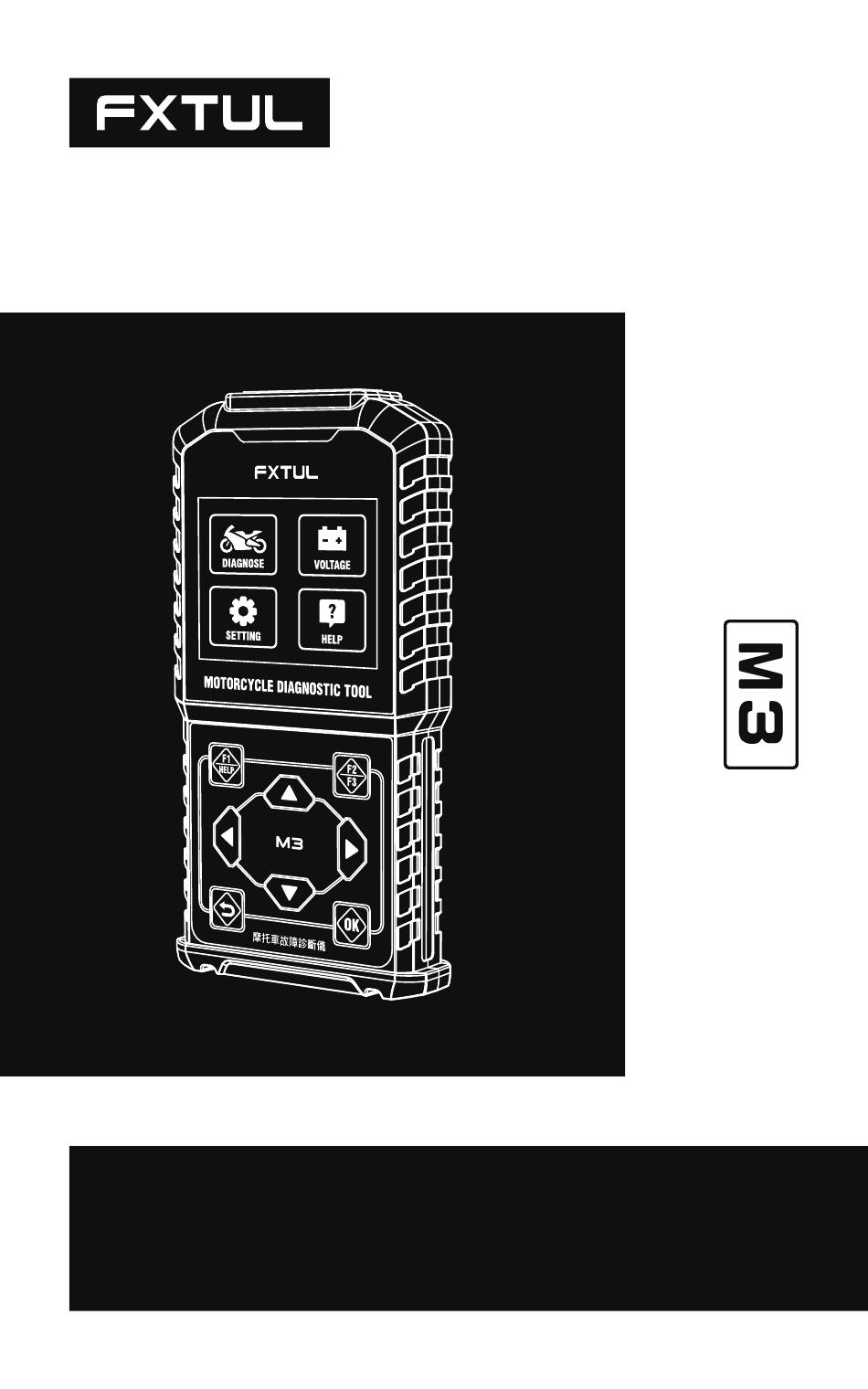

- Seite 1 USER MANUAL MOTORCYCLE DIAGNOSTIC TOOL...
- Seite 14 PRODUKTBESCHREIBUNG Das FXTUL M3 ist ein tragbares Motorrad-Diagnosew- erkzeug für gängige Motorradmarken und kann Technikern dabei helfen, Probleme schneller zu diagnostizieren und Reparaturen durchzuführen. Dieses Werkzeug verfügt über Funktionen Spannungserkennung, mehrsprachige Auswahl und Einheitenumstellung. Es hat eine klare Benut- zeroberf läche und ist einfach zu bedienen. Es ist ein guter Helfer für die Motorradwartung.
- Seite 15 Funktionen der Systemdiagnose ● Unterstützt das Scannen, Identif izieren und Lesen von Codes aller Systeme des aktuellen Modells und gibt den Montagezustand aller Systeme sowie das Vorhan- densein von Fehlercodes für jedes System an. ● Unterstützt das Durchsuchen des Montagezustands und der Fehlercodebeschreibung aller Systeme des Fahrzeugmodells.
- Seite 16 Auswahl des Modus ● Drücken Sie [ ], um die Fahrzeugmarke auszu- wählen, und drücken Sie [OK], um in den Diagnosemo- dus auszuwählen. Es gibt zwei Optionen: [Schnelltest] und [Steuergerät] (siehe Bildschirm unten). Diagnose Quick Test OB D - I I SUZUKI Control Unit VES PA...
- Seite 17 Quick Test [ECM](Engine Control Module) Pass [ABS](Anti-lock Brake System) Fault I (2) [BODY](Body Computer) Pass [IP](Instrument Cluster) Fault I (6) Scanning [IMMO](Immobilizer) (71%) F1-[Report] F2-[Quick] F3-[Pause] [F1] - [Bericht] ● Zeigt den Montagezustand des Systems an, erläutert, ob ein Fehlercode vorliegt, und erweitert die Beschrei- bung des Fehlercodes (siehe Bildschirm unten).
- Seite 18 Diagnose Diagnose Modult Information Service / Maintenance Read Fault Code Clear Fault Code Live Data Stream Read Freeze Data Actuation Test Modulinformationen ● [Modulinformationen] zeigt Systeminformationen wie Produktionsdatum, Seriennummer und andere Infor- mationen an (siehe Bildschirm unten). Module Information Calibration ID number 00000096 Calibration ID ZSEFI_01...
- Seite 19 Auswahl von [Aktuell / Ausstehend] erforderlich.) ● Drücken Sie die [ ]-Taste, um eines davon auszu- wählen, drücken Sie die [OK]-Taste, um die Fehlerco- deinformationen im System anzuzeigen (siehe Bildsch- irm unten). Read Fault Code Code：P0122 State：None Throttle Position ( Sensor A) Circuit Low lnput F1-[Help] F3-[Freeze]...
- Seite 20 öf fnen. Sie können [F1] drücken, um alle auszuwählen, oder die [OK]-Taste drücken, um den angegebenen Datenstrom auszuwählen (siehe Bildschirm unten). Live Data Stream Engine speed Engine temperature lgnition timing advance (cylinder 1) Intake air temperature Manifold pressure (absolute) F1-[All] F3-[Done] Gefrierbild-Daten lesen ●...
- Seite 21 Actuation Test 1/17 Coolant temperature warning light Electronic fuel pump Engine warning light Exhaust flap servomotor Fuel lnjector 1 test ● Nach Auswahl der gewünschten Funktion gehen Sie gemäß den Anweisungen vor. Spannungserkennung ● Drücken Sie die [ ]-Taste im Hauptmenü, um [Spannungserkennung] auszuwählen.
- Seite 22 Current Voltage Max 12.08 V 12.05 V Min 11.99 V Einstellungen ● Drücken Sie die [ ]-Taste, um das [Einstellun- gen]-Symbol auszuwählen, drücken Sie die [OK]-Taste. Es gibt drei Funktionen: Sprachumschaltung, Einheite- numstellung und Sprachauswahl (siehe Bildschirm unten). Setting Voice Unit Language Spracheinstellungen...
- Seite 23 Spracheinstellungen ● Drücken Sie die [ ]-Taste, um [Sprache] auszu- wählen, drücken Sie die [OK]-Taste, um die Sprache für verschiedene Länder auszuwählen. Hilfe ● Drücken Sie die [ ]-Taste, um das [Hilfe]-Symbol auszuwählen, drücken Sie die [OK]-Taste, um die aktu- elle Systemversion und die Versionsnummer des Softwarepakets anzuzeigen.
- Seite 24 WICHTIGE MITTEILUNG ● Der USB-Anschluss dieses Geräts funktioniert mit einer 5V-Stromversorgung und ist ausschließlich für die Verbindung mit einem Computer für Produkt-Up- grades vorgesehen. Es ist entscheidend, zu vermeiden, Schnellladegeräte mit einer Spannung höher als 5V mit diesem Gerät zu verbinden. Das Nichtbeachten dieser Richtlinie kann zu Funktionsstörungen oder Schäden am Gerät führen.
