Webasto Thermo Top Evo Einbaudokumentation Seite 5

Toyota Auris / Auris Hybrid / Corolla
Vorarbeiten
Deaktivierung des Hochvoltsystems nur gemäß Herstellerangabe durchführen!
Reihenfolge der Arbeitsschritte beachten!
Fahrzeug
• Tankdeckel öffnen
• Tank belüften
• Tankdeckel wieder schließen
• Druck im Kühlsystem ablassen!
• Batterie abklemmen
• Hochvolt-System gemäß Herstellerangaben deaktivieren (bei Auris Hybrid)
• Scheibenwischer ausbauen
• Windlaufverkleidung ausbauen (Hinweis: zuerst nach vorn/unten von der Frontscheibe lösen)
• Scheibenwischermotor komplett ausbauen
• Wasserkasten komplett ausbauen
• Rücksitzbank ausbauen
• Fondsitzfläche entfernen (Auris Hybrid 2015)
• Rückenlehne Fondsitze rechts ausbauen (2x verschraubt) (Auris Hybrid 2015)
• Serviceklappe Tankarmatur links öffnen
• Tankarmatur gemäß Herstellerangaben ausbauen
• Unterfahrschutz Motor abbauen
• Verkleidung Unterboden Kraftstoffleitungen ausbauen
• Verkleidung Mittelkonsole im Fußraum Fahrer- und Beifahrerseite ausbauen
• Armaturenbrettverkleidung Fahrerseite ausbauen
• Fußraumverkleidung Fahrer- und Beifahrerseite ausbauen
Heizgerät
• Die nicht zutreffenden Jahreszahlen auf Typ- und Duplikatschild entfernen
• Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen
Ident.-Nr.: 1319163D
1
1
Stand: 09.03.2016

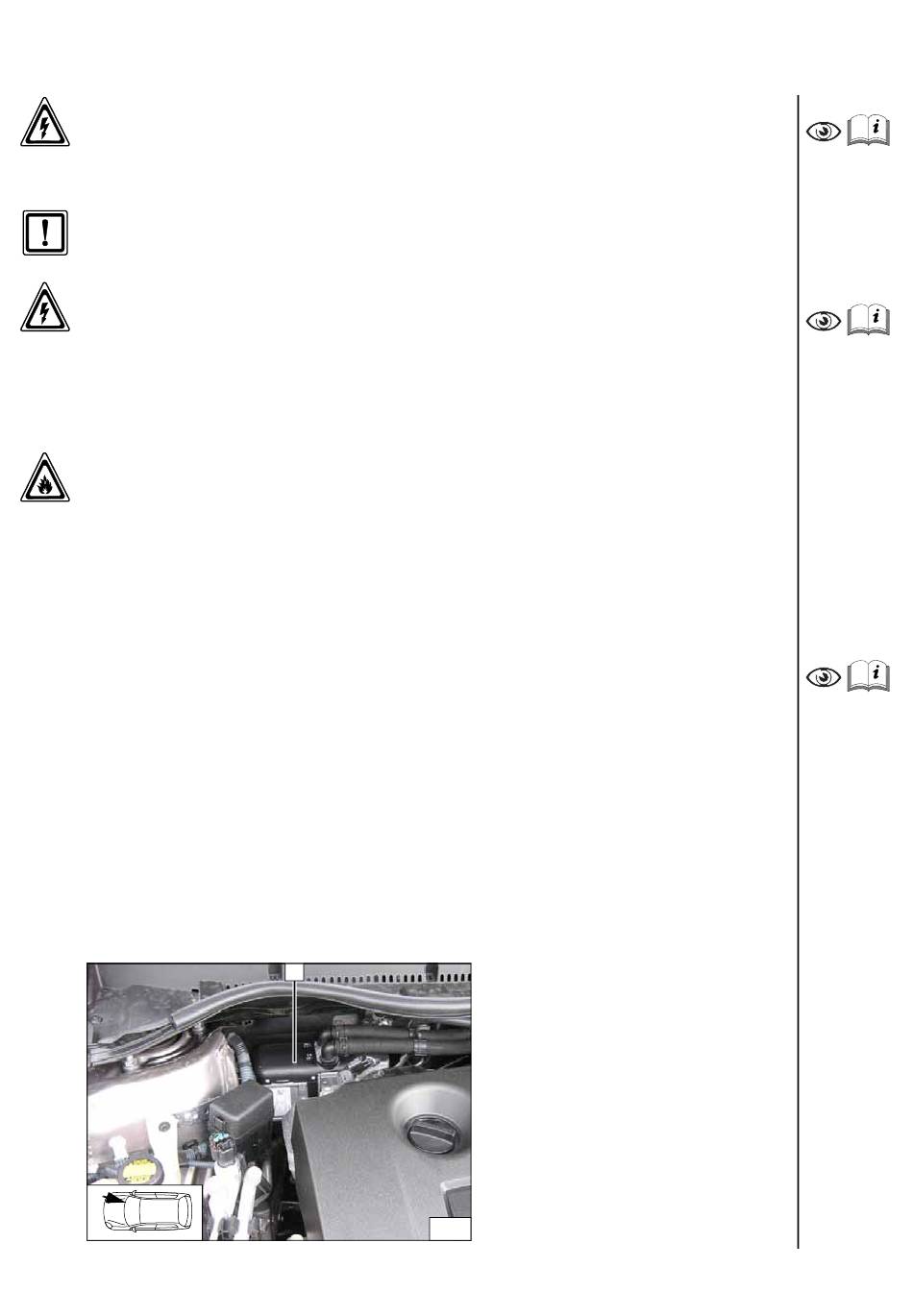

Einbauort Heizgerät
1 Heizgerät
© Webasto Thermo & Comfort SE
Einbauort
5
