Condor IMF-Serie Montageanweisung / Bedienungsanleitung

Montageanweisung /
Bedienungsanleitung
Multifunktions – Zeitrelais IMF
Das Multifunktions - Zeitrelais IMF ist besonders für rauhe Industrieumgebung ausgelegt. Es
ist stör- und zerstörsicher für Impulse bis 2000 V an allen Ein- und Ausgängen.
Kontaktsteuerung läßt sich nicht nur wie in üblicher Technik durch einen potentialfreien
Kontakt (zwischen A1 und B1) realisieren, sondern auch durch Aufschalten der
Betriebsspannung auf B1. Dadurch reduziert sich der Verdrahtungs- und Kontaktaufwand der
Steuerung und das Gerät kann durch Fehlverdrahtung nicht zerstört werden.
Der Anschluss, die Inbetriebnahme sowie die Wartung des Multifunktions-Zeitrelais darf nur von
geeignetem Fachpersonal durchgeführt werden. Bitte beachten Sie die, für die Errichtung und
Inbetriebnahme elektrischer Anlagen, gültigen Vorschriften.
Einstellbare Funktionen:
Einschaltverzögert, abfallverzögert, einschaltwischend und blinkend

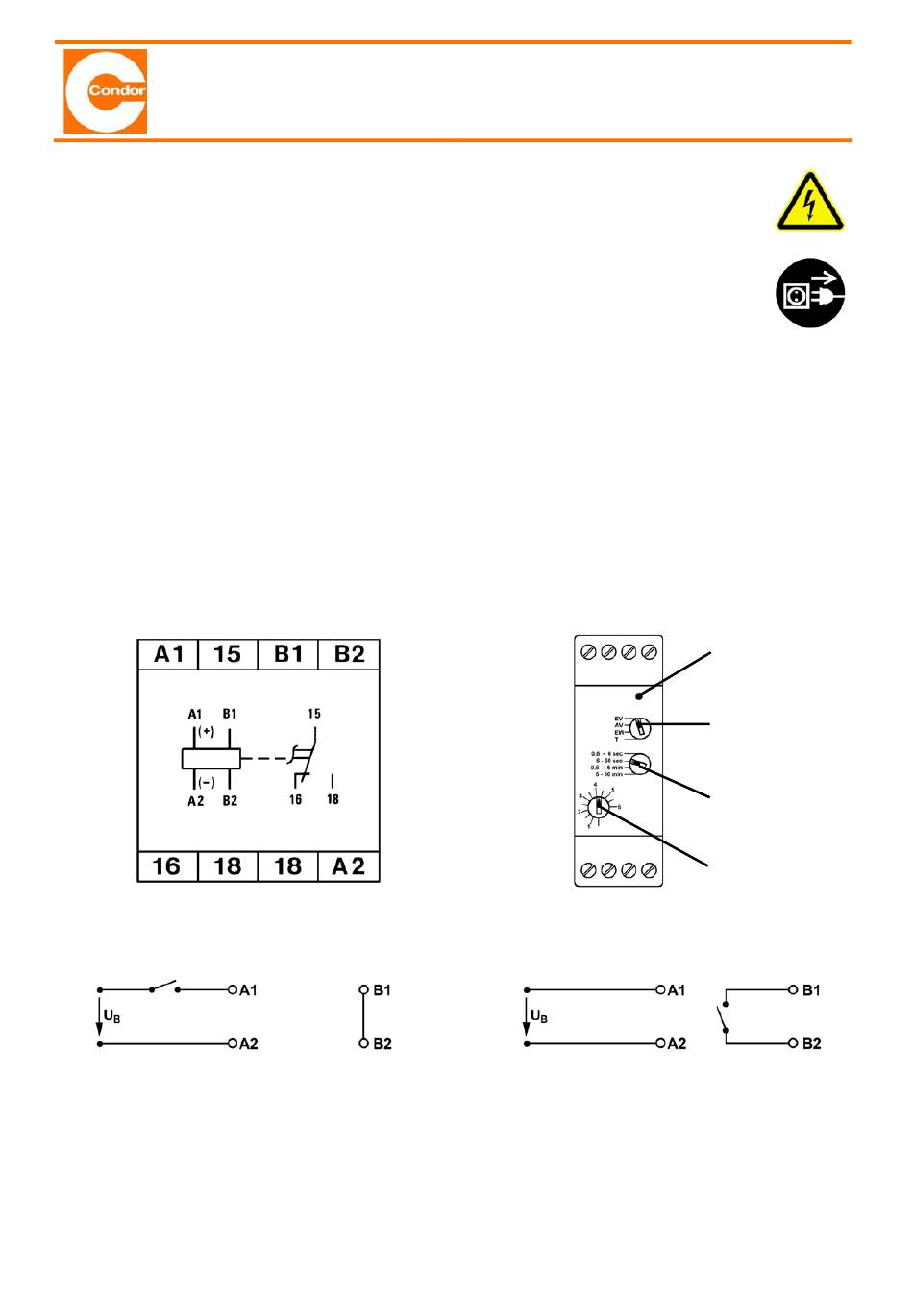

Anschlussbilder IMF
Brücke B1 B2
Achtung!
Wenn während des Zeitablaufs auf eine neue Funktion umgeschaltet wird kann eine falsche Funktion
aktiviert werden. Die richtige Funktion wird erst bei erneuter Netzansteuerung gespeichert.
Multifunktions – Zeitrelais
Ansteuerung über potentialfreien Kontakt
Seite 1 von 2
IMF
LED Anzeige Relais –
Betriebszustand
Poti für Funktions-
einstellung
Poti für Zeitein-
stellung, Bereich
Poti für Zeitein-
stellung, Wert
