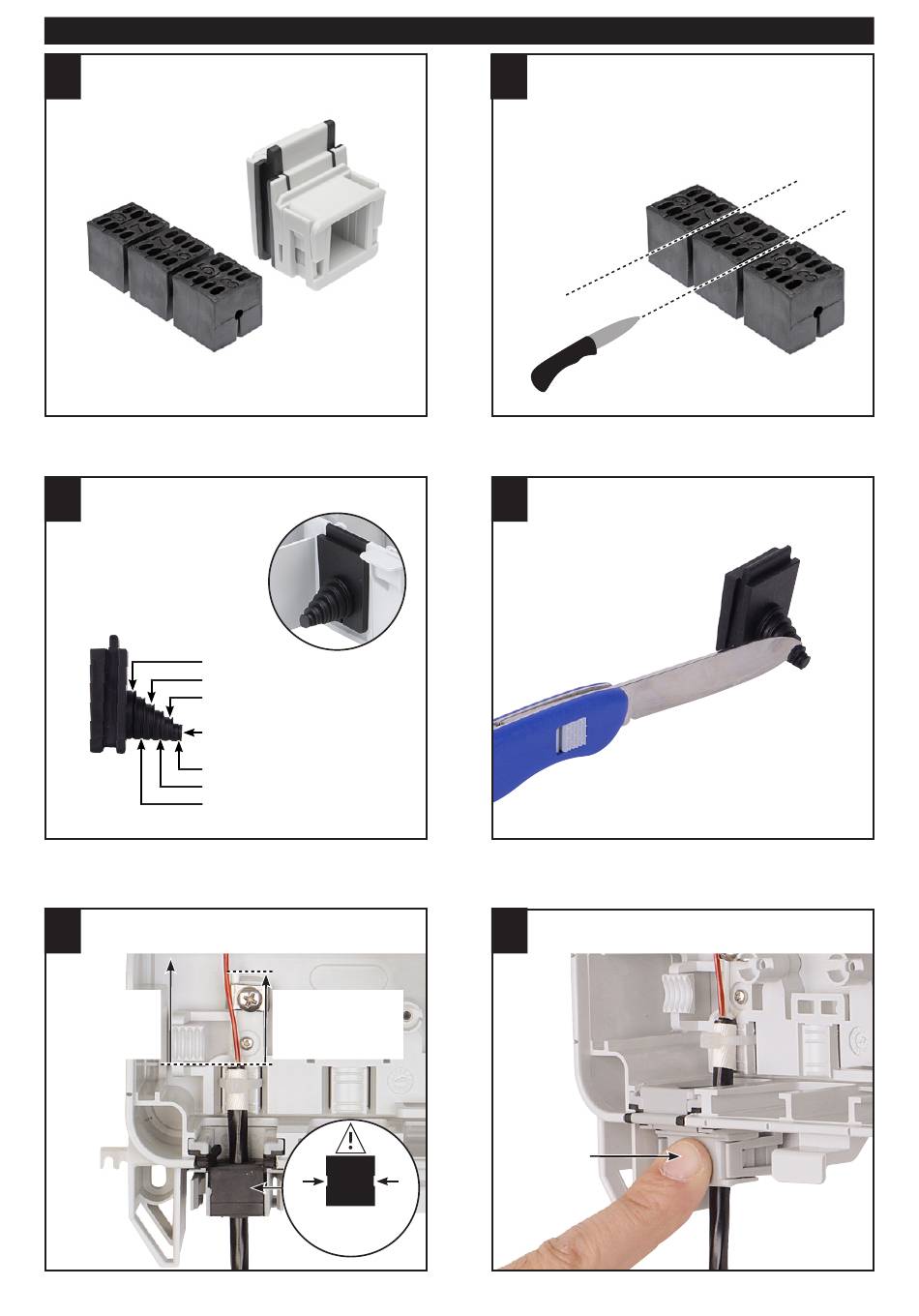

D – Hauptkabeleingang Modular und Basic / Main cable entry Modular and Basic
Modular für Ø 3–9 mm und Ø 9– 13 mm
D1
Modular for Ø 3–9 mm and Ø 9–13 mm
Basic für Ø 3–13 mm
D3
Basic for Ø 3–13 mm
13–13.5 mm
10–12.5 mm
4.5–7.5 mm
0–2 mm (Einstechen / Pierce)
3–4.5 mm
7.5–10 mm
12.5–13 mm
Kabel einführen mit Eingangs-Kit Modular
D5
Insert cable with cable entry kit Modular
Gesamtlänge
Total length
1700 mm
090.7754
021.4859 / 021.5672
Zentralelement
Central member
30 mm
Einbau Richtung
Mounting position
021.6470
5
Schneiden des gewünschten Durchmessers
D2
Cut required diameter
Ø 3–5 mm
Ø 5–7 mm
Ø 7–9 mm
Ø 9–11 mm
Ø 11–12 mm
Ø 12–13 mm
Schneiden des gewünschten Durchmessers
D4
Cut required diameter
Eingangs-Kit Modular schliessen
D6
Closing cable entry kit Modular
«press & click»
090.7754
021.4861
021.6471
