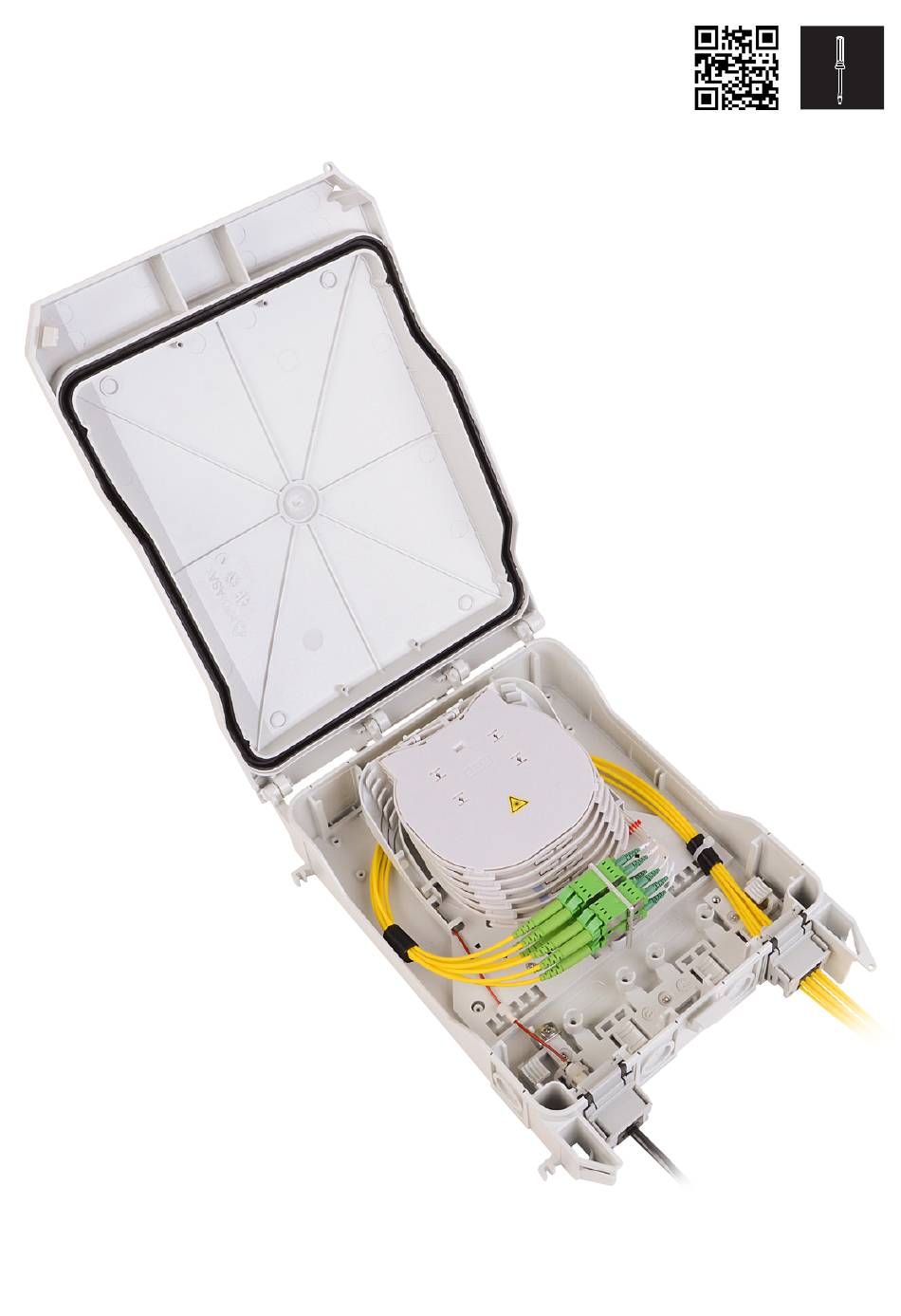

- Seite 1 Installationsanleitung Polaris-box 6 SCM Installation guide Polaris-box 6 SCM 021.6457...
- Seite 2 A – Vorbereitung / Preparation Entriegeln und öffnen Deckel entfernen Unlock and open Remove cover 45° «Drücken / Press» «Drücken / Press» 021.6459 021.6460 / 021.4403 Montagepunkte Halteposition Deckel Mounting points Cover holding position 120° 021.6466 021.6461 B – Kabeleinführungen / Cable entries A –...
- Seite 3 B – Kabeleinführungen / Cable entries Übersicht Kabeleinführungsarten und Kupplungshalter aussen Modular Overview cable entry slots and adapter holder outside Basic Adapter .021.6461 / 021.5669 / 030.7882 / 030.7883 Überführungselement Collocation bridge 021.6469 / 021.4478 / 021.4479 / 021.4480 / 021.4481 / 021.4483...
- Seite 4 C – EFM Fasereinlage / SCM Fiber inlay Optionen Options FMTS-30 Spleisskassette FMTS-30 Splice tray R820094 – 4x ANT/HS R895102 – 12x ANT FMTS-Kompakt Spleisskassette R895101 – 12x HS FMTS-Compact splice tray R820097 – 2x ANT/HS R895104 – 4x ANT &...
- Seite 5 D – Hauptkabeleingang Modular und Basic / Main cable entry Modular and Basic Modular für Ø 3–9 mm und Ø 9– 13 mm Schneiden des gewünschten Durchmessers Modular for Ø 3–9 mm and Ø 9–13 mm Cut required diameter Ø 3–5 mm Ø...
- Seite 6 D – Hauptkabeleingang Modular und Basic / Main cable entry Modular and Basic Kabel einführen mit Eingangs-Kit Basic Zugentlastung Kabel & Bündeladerfixierung Insert cable with cable entry kit Basic Strain relief cable and loose tube fixation Gesamtlänge Zentralelement Total length Central member 1700 mm 30 mm...
- Seite 7 E – Teilnehmerkabel / Drop cables Teilnehmerkabel vorbereiten Teilnehmerkabel einführen zum Spleissen Prepare drop cables Insert drop cables for splicing Optional 150mm (Kevlar) Kevlar Befestigung Kevlar fixation 021.6481 021.6477 / 021.6478 Teilnehmerkabel einführen zum Stecken, v1 Teilnehmerkabel einführen zum Stecken, v2 Insert drop cables for patching, v1 Insert drop cables for patching, v2 Max.
- Seite 8 F – Faserführung / Fiber routing Spleisskassette FMTS-Kompakt, Faserführung Spleisskassette FMTS-Kompakt, Richtungwechsel Splice tray FMTS-Compact, Fiber routing Splice tray FMTS-Compact, change of direction 4 Umdrehungen 4 turnes 021.6480 021.6480 Spleisskassette FMTS-30, Faserführung Spleisskassette FMTS-30, Richtungwechsel Splice tray FMTS-30, Fiber routing Splice tray FMTS-30, change of direction 3 Umdrehungen 3 turnes...
