SHG RIP PREVENT Installationsanleitung Seite 6

S 2 – M / M
TEP ONTAGE OUNTING
156mm 8mm

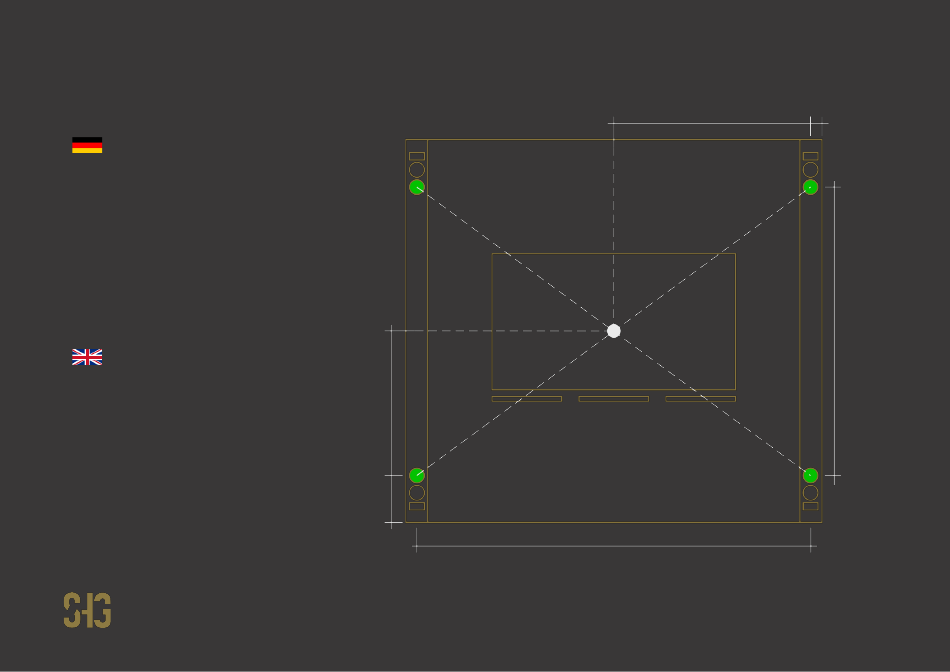

Die grün gekennzeichneten Bereiche sind die
Montagebohrungen. Diese können Sie bequem
über die Montageschablone, oder über die
Maßketten anzeichnen.
Zur Befestigung verwenden Sie ein Schraube M6
mit einem Schraubkopf zwischen 6-9mm, sodass
die Auflage gewährleistet werden kann.
Die Montagebohrung besitzt eine Tiefe von 13mm.
Bei der Auswahl der richtigen Befestigungs-
schraube müssen Sie diesen Wert mitberück-
sichtigen.
244mm
The areas marked in green are the mounting holes.
You can mark these conveniently via the mounting
122mm
template, or via the dimensional chains.
For mounting, use an M6 screw with a screw head
between 6-9mm, so that the overlay can be
guaranteed.
The mounting hole has a depth of 13mm. You
37mm
must take this value into calculation when
selecting the correct fastening screw.
312mm
|
