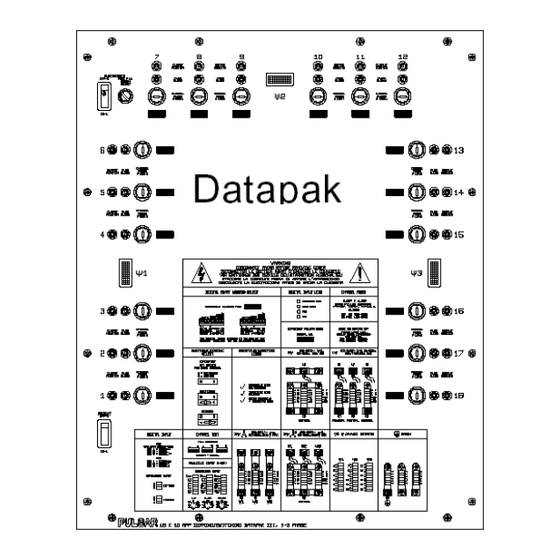

Lightpower Datapak III Bedienungsanleitung

LIGHTPOWER GmbH
An der Talle 26
33102 Paderborn
Einführung
Die Datapacks können mit Ohmschen- und Induktiven
Lasten betrieben werden. Damit ist es möglich alle Typen
von Niederspannungslampen (einschließlich Pinspot and
Projektoren), elektrischen Motoren, Neon Lichter und
Flurescent Lampen mit richtigem Ballast, anzuschließen.
Datapacks
Die sind für kapazitive Lasten nicht geeignet.
Installation
Anschluss und Wartung dürfen nur durch qualifizierte
Elektriker ausgeführt werden.
entsprechend den örtlichen
angeschlossen werden.
Wenn das Gerät längere Zeit nicht genutzt wird oder
Lampen oder an der Lichtinstallation gearbeitet wird, wie
Lampen oder Lasten umhängen, dann sollte das Datapack
von der Versorgungsspannung allpolig abgeschaltet werden.
Wenn das Datapack nicht in Übereinstimmung mit dieser
Anleitung installiert
Sicherheitseinrichtungen des Datapacks beeinträchtigt sein.
Warnung –
Dieses Gerät muss geerdet werden !
Installation und Ventilation
Alle Dimmer und Schalt Packs erwärmen sich, so ist es
notwendig einen mindestens 25mm Luftspalt um das
Datapack zu belassen. Die Kühlschlitze auf der Rückseite
und Durchbrüche an der rechten oberen Ecke dürfen nicht
verdeckt werden.
Hersteller: Pulsar Light of Cambridge Ltd.; Henley Road, Cambridge CB 1 3Ea, England
Telephone 44 (0) 1223 366798 Fax 44 ( 0) 1223 460708
Datapak III
Das Datapack muss
und Nationalen Regeln
wurde, können die
Tel. 0 52 51 / 14 32 - 0
Fax: 0 52 51 / 14 32 - 80
Die Dimmer- und Schaltmodelle beinhalten einen Lüfter. Die
mitgelieferten Halterungen sorgen für genügend Abstand
von der Wand.
19" Rack Montage
Um das Datapack in 19" Schänke einzubauen entfernt man
die vier M4 Senkschrauben die jeweils eine der zwei
Wandhalterungen befestigen. Dann rotiert und befestigt man
diese wieder auf der Fronthöhe mit den vorbereiteten
Muttern auf jeder Seite des Datapacks.

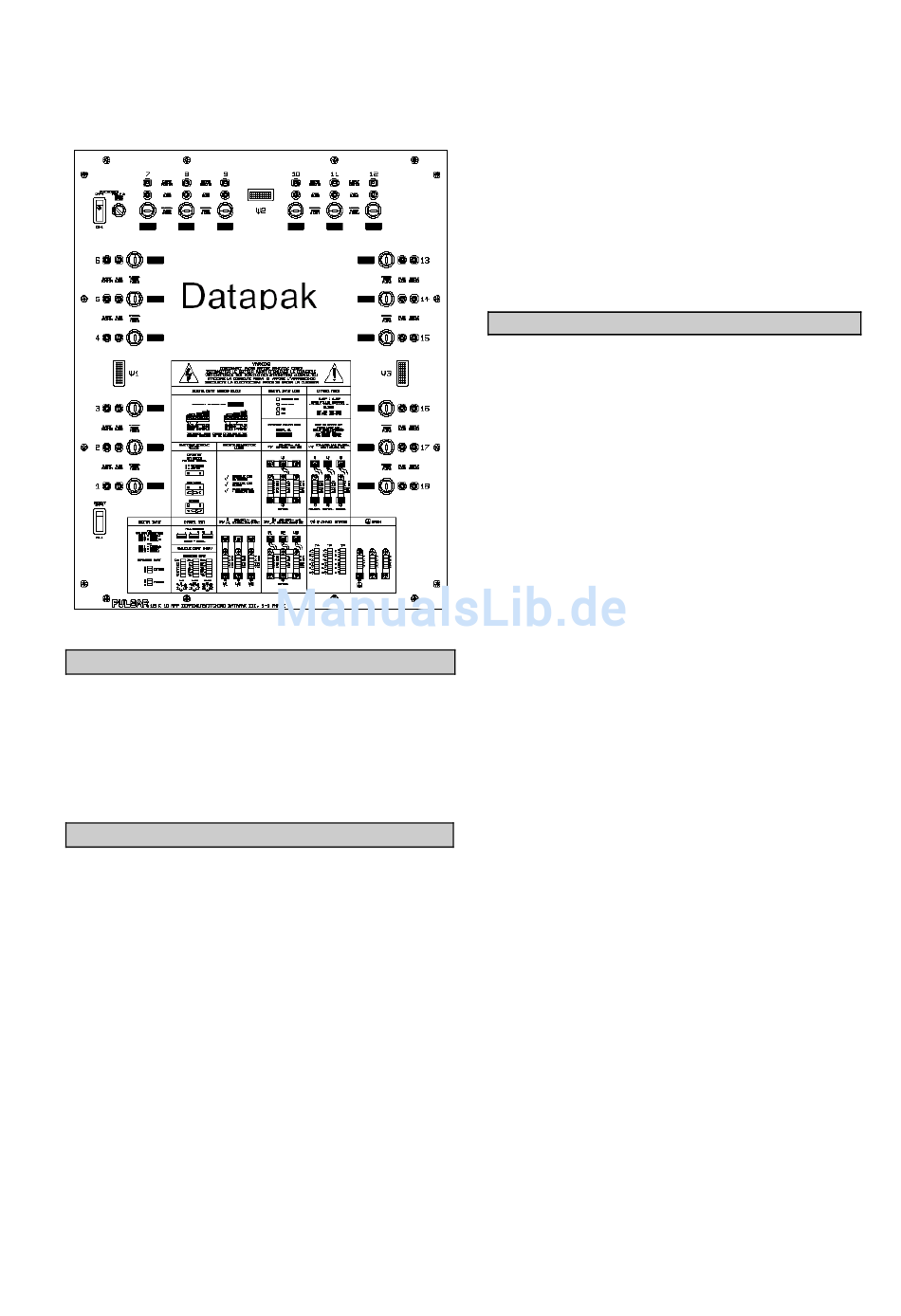

ANSCHLÜSSE
Ein Anschluss Feld für die Festverdrahtung des Ein- und
Ausgangs befindet sich im unteren Bereich. Um eine
Kabeldurchführung zu erlauben, entfernen Sie bitte die
vorbereiteten Durchbrüche (20, 32mm) aus dem Blech.
Herausgebrochenen Durchbrüche die nicht benutzt werden
müssen abgedeckt werden. Zwei weitere Durchbrüche
(25mm, 32mm) befinden sich an der Rechten oberen Seite
um eine Einspeisung von oben zu erlauben.
Für die Signaleingänge sind im unteren Bereich ein 20mm
Durchbruch vorgesehen. Ein anderer Durchbruch befindet
sich links oben um eine Einführung von oben zu erlauben.
Signalkabel die dort installiert werden, müssen doppelt
isoliert sein.
Klemmleisten mit Hebel-Auslösung sind für alle Ein und
Ausgänge für eine schnelle und sichere Installation
vorhanden. Benutzen Sie einen kleinen Schraubendreher
um den Hebel zu betätigen.
Maximaler Kabeldurchschnitt: 2,5 mm²
Spannungsversorgung
Wichtig: Zu Ihrer Sicherheit muss das Datapack geerdet
werden und über eine allpolig abschaltenden Sicherung,
Bemessen nach dem maximal auftretenden Laststrom,
angeschlossen werden.
Stromverteilungen.
Spannungsversorgung:
- 100-240 VAC +- 10%, ein- oder dreiphasig, Stern oder
Dreieck. Das Gerät hat keinen Spannungsumschalter – die
Elektronik passt sich automatisch der anliegen Spannung
an.
Frequenz der Versorgungsspannung:
48-62 Hz, die Elektronik passt sich automatisch der anliegen
Frequenz an.
Leistungsaufnahme:
Das Datapack selbst benötigt sehr wenig Leistung, Die
größte Leistungsaufnahme, wenn alle Lampen auf voll
gezogen sind = die gesamte Leistung der angeschlossenen
Lampen. Der maximale Strom pro Kanal ist 5, 10 oder 20
Ampere entsprechend den Aufdruck auf der Frontplatte.
Pulsar führt passende
Seite 1/4
