Inhaltszusammenfassung für Lightpower Major

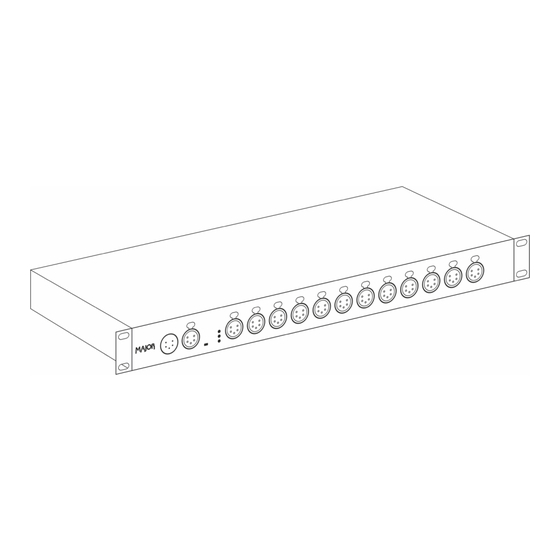

- Seite 1 Major DMX-Booster 1in12 Bedienungsanleitung...
- Seite 2 Version: 1.0 Ausgabedatum: 19.10.16 © 2016 Copyright Lightpower GmbH Alle genannten Produkte sind Marken oder eingetragene Marken der jeweiligen Firmen. Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. Zuwiderhandlungen verpflichten zu Schadenersatz.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht ............................ 4 Technische Daten ..........................5 Betriebsanleitung ..........................6 Fehlerbehandlung ..........................7 Wichtige Sicherheitsvorschriften ...................... 8 Konformitätserklärung ........................10 Version: 1.0, 19.10.16... -
Seite 4: Geräteübersicht
Das Risiko einer einzigen Ringleitung entfällt und die Kabelverluste werden geringer. Major DMX-Booster 1in12 verteilen DMX 512 (1990) Signale auf 12 getrennte Ausgänge. Der direkt herausgeführte Ausgang (DMX THRU) ermöglicht eine geräteunabhängige Weiterverteilung des DMX-Signals (z.B. bei Ausfall der Netzversorgung). -
Seite 5: Technische Daten
Technische Daten Elektrische Daten Netzanschluß 230 VAC / 50Hz oder 110 VAC / 60Hz (Werkseinstellung) Signalein-/ausgänge DMX 512 über 5POL XLR; Pinbelegung: Pin 1 = Masse Pin 2 = Data – Pin 3 = Data + Mechanische Daten Einbaumaße 19 Zoll (483mm) / 1HE (44,5mm) Gehäusemaße B x H x T 435 x 42 x 170mmm Gewicht... -
Seite 6: Betriebsanleitung
Betriebsanleitung Schließen Sie den Major DMX-Booster 1in12 an Ihre Anlage an. HINWEIS: Der LOAD-Drehschalter sollte als Standardeinstellung auf "0" oder "1" stehen. Wählen Sie eine andere Einstellung für den Abschlusswiderstand, wenn das Gerät der letzte DMX-Empfänger ist. LOAD 500 300 Speisen Sie ein DMX-Signal ein. -
Seite 7: Fehlerbehandlung
Fehlerbehandlung Prüfen Sie die Gerätesicherung, falls sich der Booster nicht in Betrieb setzen läßt. Im Normalbetrieb leuchten die SIGNAL-IN- und SIGNAL-OK-LEDs. Störungen können verursacht werden durch: • Kontaktprobleme an Kabeln und Steckverbindungen • Kurzschluß und/oder Verpolung in der Verkabelung • Fehlende Masse oder fehlende Datenleitung an einem der Anschlüsse •... -
Seite 8: Wichtige Sicherheitsvorschriften
Wichtige Sicherheitsvorschriften Alle Anweisungen in der Bedienungsanleitung lesen. Die Bedienungsanleitung für den späteren Gebrauch aufbewahren. Alle auf dem Gerät vermerkten Warnhinweise und Anweisungen befolgen. Vor dem Reinigen den Netzstecker des Gerätes aus der Steckdose ziehen. Keine Flüssig- oder Sprühreiniger verwenden. Mit einem feuchten Tuch reinigen. Das Gerät nicht in Wassernähe betreiben. - Seite 9 11. Niemals Flüssigkeit über dem Gerät verschütten! Keine Gegenstände irgendwelcher Art durch die Gehäuseschlitze in das Gerät einführen, da diese spannungsführende Teile berühren oder Kurzschlüsse verursachen können. Dies kann zu Bränden und elektrischen Schlägen führen. 12. Das Gerät nicht selbst warten, da beim Öffnen und Entfernen von Abdeckungen spannungsführende Teile freigelegt werden und neben anderen Risiken die Gefahr eines elektrischen Schlages besteht.
-
Seite 10: Konformitätserklärung
Konformitätserklärung Version: 1.0, 19.10.16... - Seite 11 Version: 1.0, 19.10.16...
- Seite 12 Version: 1.0, 19.10.16...
