TiTEC HTFB1 Kurzanleitung

QUICK START GUIDE
(technical subjects to change
Date 11/2017)

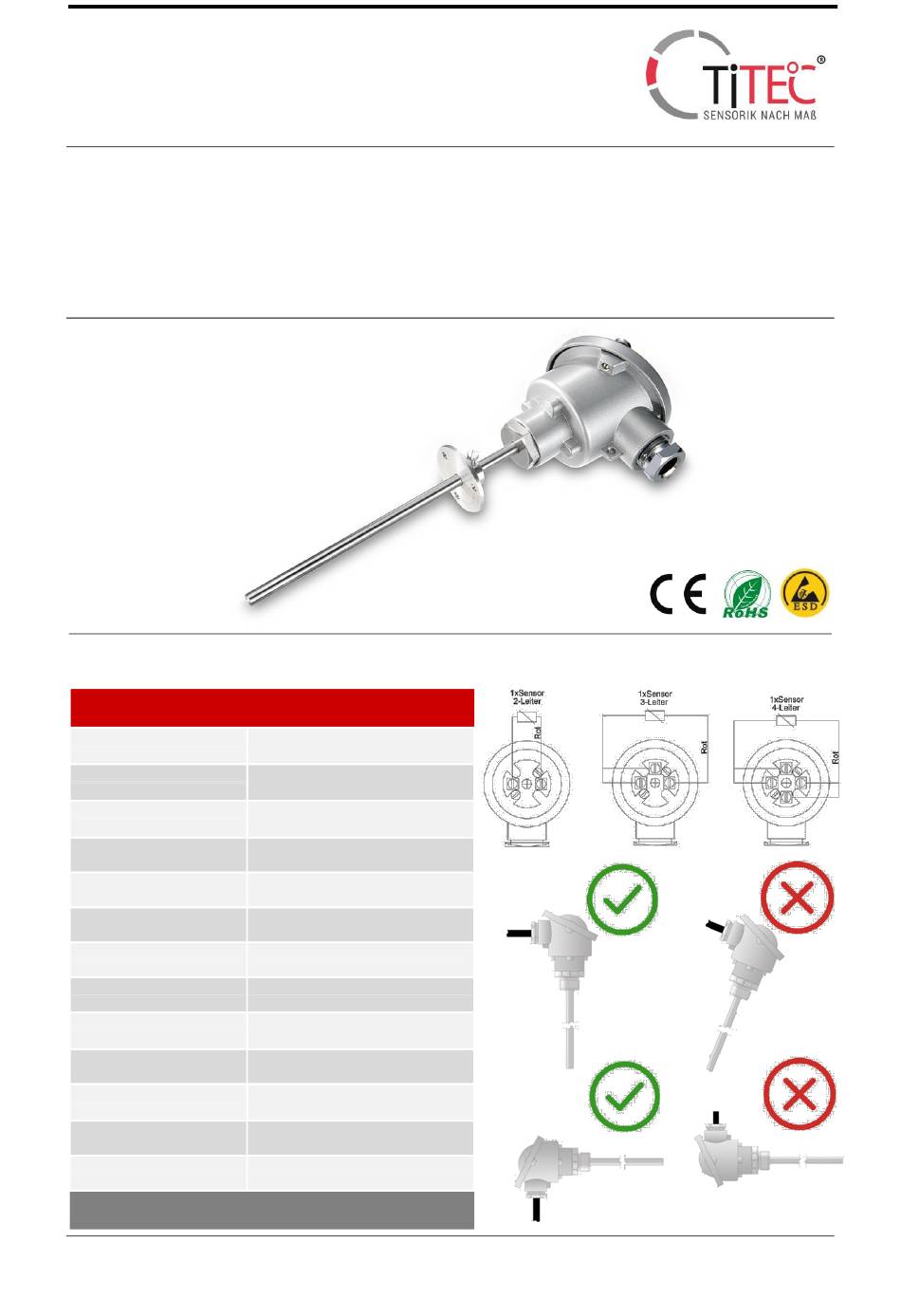

Hochtemperaturfühler – HTFB1
High temperature sensor- HTFB1
Anwendung
Application
Der HTFB1 ist ein Hochtemperaturfühler mit einem Tempera-
turbereich von -50 °C ... +600 °C. Er verfügt über einen fest
verbauten Messeinsatz und kann mittels des im Lieferumfang
befindlichen Montageflansches einfach an den zu messenden
Behälter oder Kanal montiert werden. Mit den entsprechen-
den Sensoren (siehe Tabelle) sind die Fühler auf alle gängi-
gen Regel- und Anzeigesysteme aufschaltbar.
Merkmale
Characteristics
Technische Daten
Technical data
Allgemein
General Information
Messbereich Spitze
Measuring range (tip)
Tmax. Kopf
Tmax Head
Temperatursensor
Temperature sensor
Einbaulänge*
Fitting length*
Werkstoff
Material
Schaltungsart*
Switching mode*
Anschlussklemme
Connection clamp
Anschlusskopf
Terminal head
Kabeleinführung
Cable inlet
Messeinsatz
Measuring unit
Schutzart
Protection class
Montagezubehör (enthalten)
Mounting equipment (incl.)
Montagezubehör (optional)
Mounting equipment (optional)
*weitere auf Anfrage
*special models available on demand
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
-50...600 °C
100°C
Pt100, Pt1000 (Kl. A, B, 1/3DIN)
Wahlweise 6x100/200/300/400 mm
6x100/200/300/400 mm at customer's oppinion
Edelstahl
stainless steel
2-Leiter-Anschluss
two-wire connection
Schraubklemme max. 1,5 mm²
Screw clamps, max 1.5 mm²
Aluminium, Form B
Aluminum, B shape
M20x1,5
Fest eingebaut, vibrationsfest
Integrated, vibration-proof
IP54
Montageflansch
Mounting flange
Tauchhülse, Klemmverschraubung
Immersion sleeve, Screw clamps
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
The HTFB1 is a high temperature sensor with a measuring
range of -50°C ... +600°C. The device is equipped with an in-
ternal measuring unit and can easily be mounted on the con-
tainer or duct to be measured (with the mounting flange in-
cluded in the delivery). With the help of the respective sensors
(see below), the device can be connected to all conventional
control and display systems.
Anschluss
Electrical connection
Seite 1 von 3
