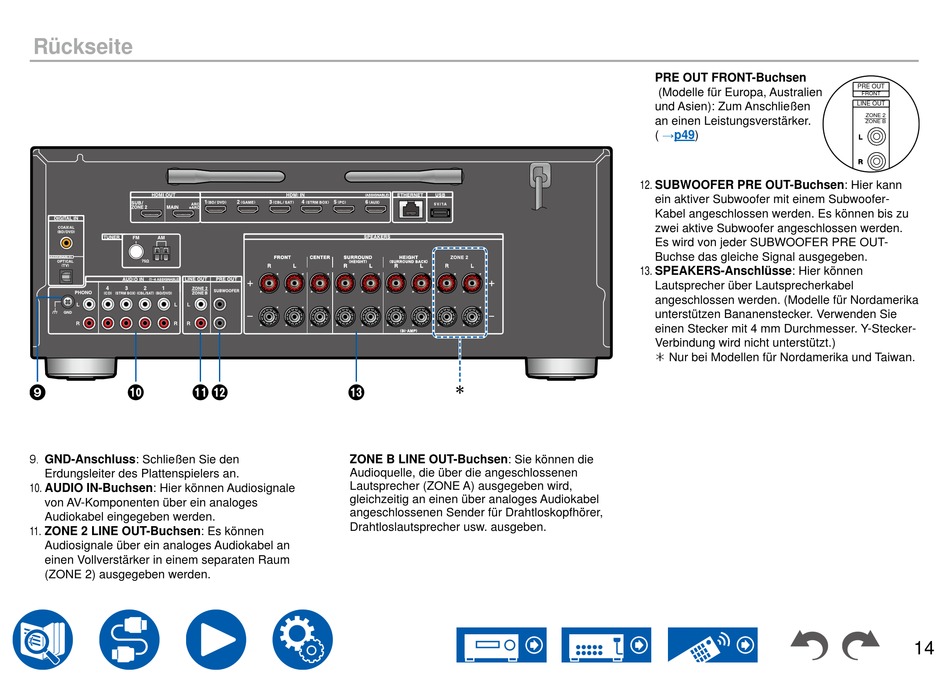

Rückseite
9. GND-Anschluss: Schließen Sie den
Erdungsleiter des Plattenspielers an.
10. AUDIO IN-Buchsen: Hier können Audiosignale
von AV-Komponenten über ein analoges
Audiokabel eingegeben werden.
11. ZONE 2 LINE OUT-Buchsen: Es können
Audiosignale über ein analoges Audiokabel an
einen Vollverstärker in einem separaten Raum
(ZONE 2) ausgegeben werden.
＊
ZONE B LINE OUT-Buchsen: Sie können die
Audioquelle, die über die angeschlossenen
Lautsprecher (ZONE A) ausgegeben wird,
gleichzeitig an einen über analoges Audiokabel
angeschlossenen Sender für Drahtloskopfhörer,
Drahtloslautsprecher usw. ausgeben.
PRE OUT FRONT-Buchsen
(Modelle für Europa, Australien
und Asien): Zum Anschließen
an einen Leistungsverstärker.
( →p49)
12. SUBWOOFER PRE OUT-Buchsen: Hier kann
ein aktiver Subwoofer mit einem Subwoofer-
Kabel angeschlossen werden. Es können bis zu
zwei aktive Subwoofer angeschlossen werden.
Es wird von jeder SUBWOOFER PRE OUT-
Buchse das gleiche Signal ausgegeben.
13. SPEAKERS-Anschlüsse: Hier können
Lautsprecher über Lautsprecherkabel
angeschlossen werden. (Modelle für Nordamerika
unterstützen Bananenstecker. Verwenden Sie
einen Stecker mit 4 mm Durchmesser. Y-Stecker-
Verbindung wird nicht unterstützt.)
Ú Nur bei Modellen für Nordamerika und Taiwan.
PRE OUT
FRONT
LINE OUT
ZONE 2
ZONE B
14
