Bedienungsanleitung
strawa Comfort Mischstation FBM-S10-18-V-W2-WMZ-C69-EGO
Artikelnummer: 56024074xx

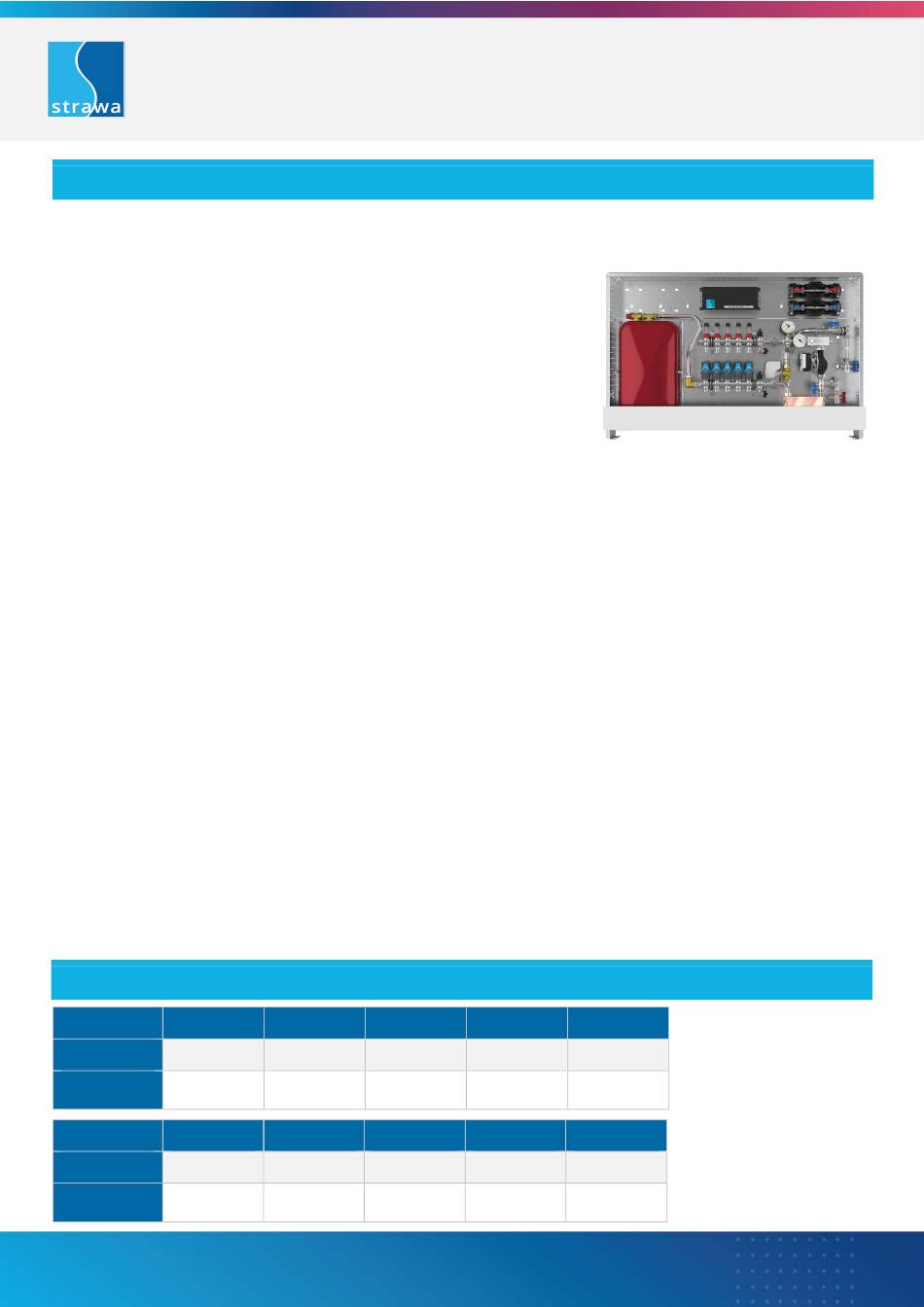

1. BESCHREIBUNG
Mischstation für Flächenheizung mit Systemtrennung, gewährleistet den vollautomatischen hydraulischen Abgleich
über das EGO-System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 und für
jeden Heizkreis ist ein intelligenter autonomer elektrothermischer EGO-Regelantrieb montiert.
Ausreichend für ca. 120 m², abhängig vom Wärmebedarf.
Vorlauftemperatur über externen witterungsgeführten
Regler einstellbar (nicht im Lieferumfang).
Bestehend aus vormontiertem Heizkreisverteiler e-class 18 und
Anschlussgarnitur mit Wärmezählerverrohrung, Kalt-und
Warmwasserzählerstrecke, Mischregelset mit 2-Wege-Ventil und 3-Punkt-
Stellmotor, Umwälzpumpe und STB -
im Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX
Klemmleiste und EGO-Regelantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
• der Heizkreisverteiler ist immer hydraulisch abgeglichen
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
•
kein manueller hydraulischer Abgleich am Verteiler erforderlich
•
keine Voreinstellung oder Inbetriebnahme erforderlich
•
• niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
werkzeuglose Montage
•
• manuelle Bedienung Offen-Auto
preiswerter vollautomatischer hydraulischer Abgleich
•
Technische Daten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär
max. Betriebsdruck primär
max. Betriebsdruck sekundär
mind. erforderlicher Differenzdruck primär
2. ARTIKELÜBERSICHT
Heizkreise 2
Artikel-Nr. 5602407402
Schrank
1175 x 760
B x H in mm
Heizkreise 7
Artikel-Nr. 5602407407
Schrank
1475 x 760
B x H in mm
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
10 kW
2,14 m³/h
90 °C
50 °C
10 bar
2,5 bar
200 mbar
3 4
5602407403 5602407404
1175 x 760 1175 x 760
8 9
5602407408 5602407409
1475 x 760 1475 x 760
5 6
5602407405 5602407406
1175 x 760 1475 x 760
10 11
5602407410 5602407411
1475 x 760 1475 x 760
Seite 3 / 20
