geschlossen. Die Umwälzpumpe fördert nun erwärmtes Mischwasser so lange durch die Heizkreise, bis die
Temperatur durch Wärmeabgabe in die angeschlossenen Räume absinkt und die Beimischung wieder einsetzt.
Um eine unzulässige Überschreitung der Vorlauftemperatur zu verhindern (z.B. bei defektem Ventil oder 3-Punkt-
Stellantrieb), ist ein Sicherheitstemperaturwächter an der Mischgruppe verbaut. Dieser Temperaturwächter schaltet
bei der eingestellten Maximaltemperatur von 60 °C die Pumpe ab, und bei Abkühlung auf etwa 47 °C selbstständig
wieder ein.

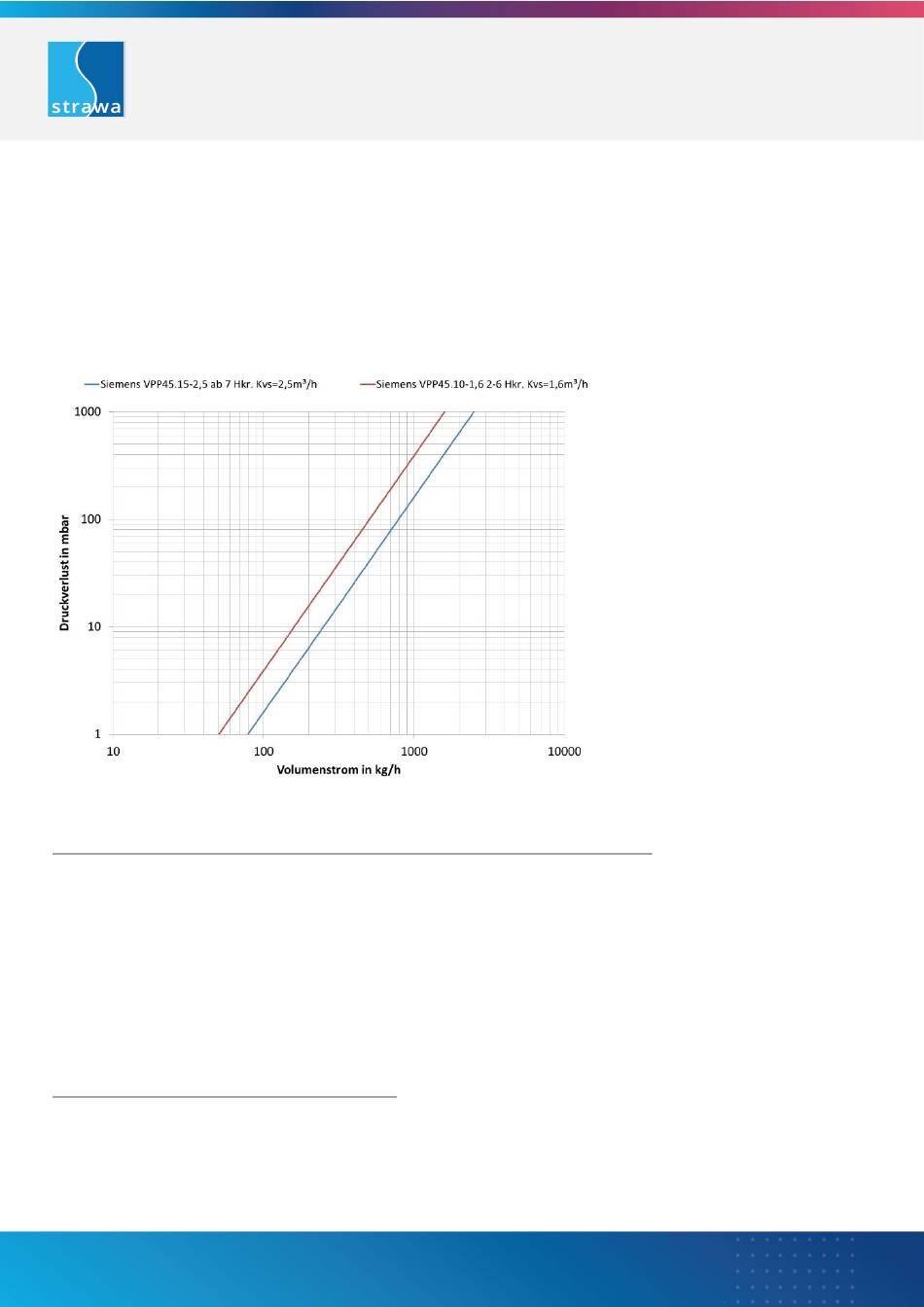

Druckverlustdiagramm
Durchgangsventil DN 15 und DN 10 für 3-Punkt-Stellantrieb
Fehlerbehebung
Die gewünschte Vorlauftemperatur in den Flächenheizungskreisen wird nicht erreicht?
Umwälzpumpe im Δp-v Proportionaldruck Modus → auf Δp-c Konstantdruck Modus umstellen
•
• Δp-c Konstantdruck Modus auf zu niedriger Leistungsstufe → Auslegung und Kennlinie prüfen und ggf. auf
höheren Wert stellen
Vorlauftemperatur im Hochtemperaturkreis zu gering → Vorlauftemperatur im Primärkreis erhöhen (mind. 15 K
•
über Flächenheizungs- Vorlauftemperatur)
• Flächenheizkreise werden unterschiedlich durchströmt → hydraulischen Abgleich gemäß Auslegung durchführen
EGO-Regelantriebe an den Thermostatventilen des Heizkreisverteilers sind geschlossen → manuell öffnen oder
•
Raumregler auf Wärmeanforderung stellen
• Stellung Bypassventil prüfen
• Beimischventil schließt ständig wegen zu hoher Vorlauftemperatur
Geräusche oder Fehlströmungen im Mischregler?
Umwälzpumpe im Δp-c Konstantdruck Modus auf zu hoher Leistungsstufe → Auslegung und Kennlinie prüfen und
•
ggf. auf niedrigeren Wert stellen
Luft in der Anlage oder in der Umwälzpumpe → Mischregler bzw. Heizkreisverteiler entlüften,
•
Entlüftungsprogramm der Pumpe aktivieren
