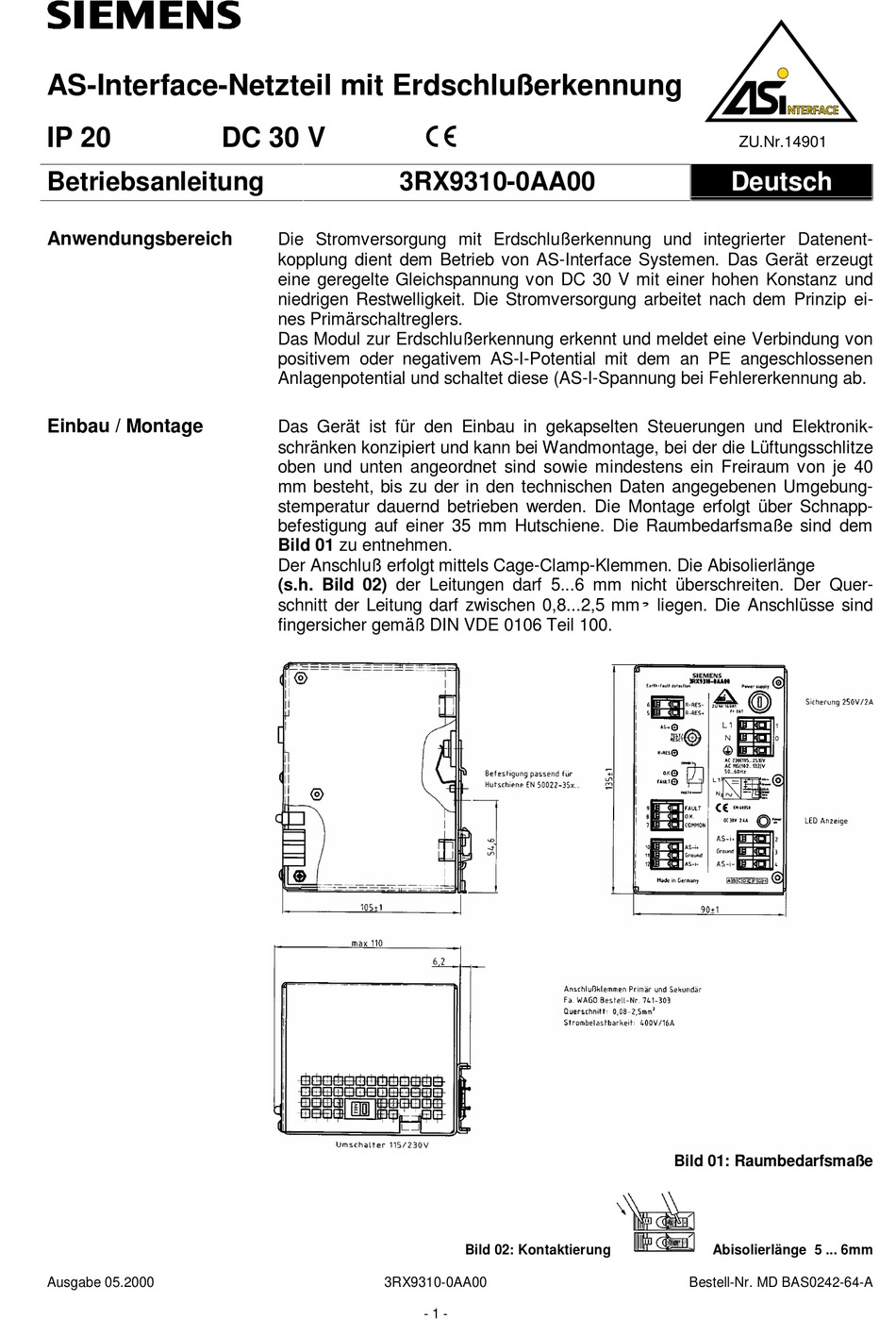

Siemens 3RX9310-0AA00 Betriebsanleitung

AS-Interface-Netzteil mit Erdschlußerkennung
IP 20
Betriebsanleitung
Anwendungsbereich
Einbau / Montage
Ausgabe 05.2000
DC 30 V
Die Stromversorgung mit Erdschlußerkennung und integrierter Datenent-
kopplung dient dem Betrieb von AS-Interface Systemen. Das Gerät erzeugt
eine geregelte Gleichspannung von DC 30 V mit einer hohen Konstanz und
niedrigen Restwelligkeit. Die Stromversorgung arbeitet nach dem Prinzip ei-
nes Primärschaltreglers.
Das Modul zur Erdschlußerkennung erkennt und meldet eine Verbindung von
positivem oder negativem AS-I-Potential mit dem an PE angeschlossenen
Anlagenpotential und schaltet diese (AS-I-Spannung bei Fehlererkennung ab.
Das Gerät ist für den Einbau in gekapselten Steuerungen und Elektronik-
schränken konzipiert und kann bei Wandmontage, bei der die Lüftungsschlitze
oben und unten angeordnet sind sowie mindestens ein Freiraum von je 40
mm besteht, bis zu der in den technischen Daten angegebenen Umgebung-
stemperatur dauernd betrieben werden. Die Montage erfolgt über Schnapp-
befestigung auf einer 35 mm Hutschiene. Die Raumbedarfsmaße sind dem
Bild 01 zu entnehmen.
Der Anschluß erfolgt mittels Cage-Clamp-Klemmen. Die Abisolierlänge
(s.h. Bild 02) der Leitungen darf 5...6 mm nicht überschreiten. Der Quer-
schnitt der Leitung darf zwischen 0,8...2,5 mm
fingersicher gemäß DIN VDE 0106 Teil 100.
3RX9310-0AA00
Z
3RX9310-0AA00
Bild 02: Kontaktierung
- 1 -
ZU.Nr.14901
Deutsch
ð
liegen. Die Anschlüsse sind
Bild 01: Raumbedarfsmaße
Abisolierlänge 5 ... 6mm
Bestell-Nr. MD BAS0242-64-A
