SIRIUS
Einspeisesystem
DE
Originalbetriebsanleitung
Infeed system
EN
Original Operating Instructions
Système d'arrivée
FR
Instructions de service originales
Sistema de alimentación
ES
Instructivo original
Sistema di alimentazione
IT
Istruzioni operative originali
Sistema de alimentação
PT
Instruções de Serviço Originais
Захранваща система
BG
Оригинално ръководство за експлоатация
Napájecí systém
CS
Originální návod k obsluze
Tilslutningssystem
DA
Original brugsanvisning
SIEMENS AG
https://support.industry.siemens.com
Technical Support
https://support.industry.siemens.com/My/ww/en/requests
Support Request
NEB469089610000/RS-AF/010
3ZX1012-0RV20-7BA1
σύστημα τροφοδοσίας
EL
Πρωτότυπες οδηγίες χρήσης
Etteandesüsteem
ET
Originaal-kasutusjuhend
Syöttöjärjestelmä
FI
Alkuperäinen käyttöohje
Sustav napajanja
HR
Originalne upute za uporabu
Betápláló rendszer
HU
Eredeti üzemeltetési útmutató
Maitinimo sistema
LT
Originali eksploatacijos instrukcija
Barošanas sistēma
LV
Oriģinālā lietošanas pamācība
Voedingssysteem
NL
Originele handleiding
System zasilania
PL
Oryginalna instrukcja obsługi
Sistem de alimentare
RO
Instrucţiuni originale de utilizare
Napájací systém
SK
Originálny návod na obsluhu
Sistem napajanja
SL
Originalno navodilo za obratovanje
Matningssystem
SV
Originalbruksanvisning
Besleme sistemi
TR
Orijinal İşletme Kılavuzu
система питания
РУ
Оригинальное руководство по эксплуатации
供电系统
中文
原始操作说明
60279172
Last update: 01 August 2019
3RV29..
Werbung

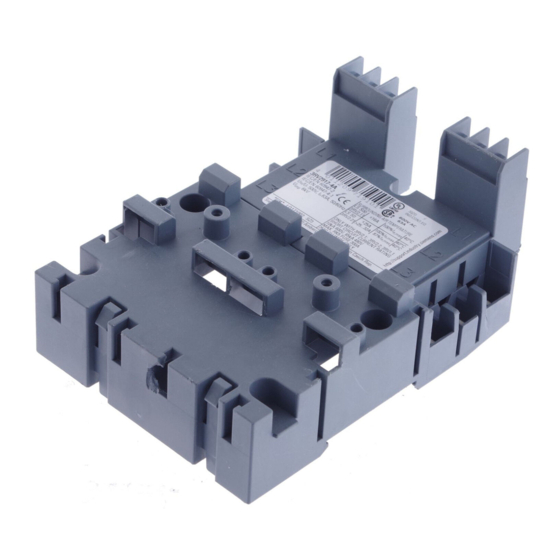

Verwandte Anleitungen für Siemens 3RV29 series
Inhaltszusammenfassung für Siemens 3RV29 series
- Seite 1 Barošanas sistēma система питания РУ Originální návod k obsluze Oriģinālā lietošanas pamācība Оригинальное руководство по эксплуатации Tilslutningssystem Voedingssysteem 供电系统 中文 Original brugsanvisning Originele handleiding 原始操作说明 SIEMENS AG 60279172 https://support.industry.siemens.com Technical Support https://support.industry.siemens.com/My/ww/en/requests Support Request NEB469089610000/RS-AF/010 Last update: 01 August 2019 3ZX1012-0RV20-7BA1...
- Seite 2 Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr. GEFAHR Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Die Installations- und Wartungsarbeiten an diesem Gerät dürfen nur von einer autorisierten Elektrofachkraft ausgeführt werden. Hazardous voltage. Will cause death or serious injury. DANGER Turn off and lock out all power supplying this device before working on this device.
- Seite 3 e, max e, max 3RV2917-1A 60 ℃ ≤ 14 A 100 % 60 ℃ S00: 3RV2.11 > 14 ... 16 A 87 % 40 ℃ > 14 ... 16 A 100 % 60 ℃ ≤ 16 A 100 % 60 ℃ >...
- Seite 4 3RV2917-1E 3RV2917-1A 3RV2917-4A 3RV2917-4B 4 x M4 x 30 mm = 1,5Nm "A" 3RV2917-5BA00 3RV2917-5E Optional Választható 3RV2917-6A Optional Pasirinktinai En option Neobligāts Opcional Optioneel "A" Opzionale Opcja Opcional Opţional Опционално Voliteľné Volitelné Izbirno Valgfri Tillval προαιρετικά Opsiyonel Valikuline РУ Дополнительно...
- Seite 5 3RV2917-4B max. 8 3RV2917-6A 3RV1.1 / 3RV2.1 / 3RV2.2 > 8 3RV1.1 / 3RV2.1 / 3RV2.2 3RV2917-4A Support Request https://support.industry.siemens.com/My/ww/en/requests 3RV2917-5BA00 3RV2917-1A 3ZX1012-0RV20-7BA1...
- Seite 6 3RV2711 3RV2721 n max 3RV2811 3RV2711-../ 3RV2721-..0,16 ... 22 80 % 3RV2821 3RV2811-../ 3RV2821-..UL/CSA: Surrounding Air Temperature 40 °C IEC: Ambient Temperature 40 °C 3ZX1012-0RV20-7BA1...
- Seite 7 60279172 3RV2.1.-...2. 3RV2917-5A... 3RV2.1-...2. 3RA2110-..E 3RV2917-5A... 3RV2927-7AA00 (3RV2917-7AA00) 3RA2110-..E ( 3RA2911-2A... ) = 1,2 Nm Optional Választható Optional Pasirinktinai 180º En option Neobligāts Opcional Optioneel Opzionale Opcja Opcional Opţional Опционално Voliteľné Volitelné Izbirno Valgfri Tillval προαιρετικά Opsiyonel Valikuline РУ...
- Seite 8 3RV2.2.-...2. (max.32 A) 3RV2927-5A... 3RV2.2.-...2. 3RA2120-..E (max. 32 A) 3RV2927-5A... 3RA2120-..E 3RV2927-7AA00 ( 3RA2921-2A... ) 3RA2911-1C... Csak váltakozó Nur für AC áramhoz Only for AC Tinka tik AC Seulement pour AC Tikai AC Solamente para CA alleen voor AC = 1,2 Nm Solo per CA Tylko do AC Optional...
- Seite 9 3RV1011-..3RA2110-..A 3RV1917-5C... 3RV2917-5C... 0,8 ... 1,2 Nm 0,8 ... 1,2 Nm 3RV1011-..3RA2110-...A 3RV2.1.-...1. ( 3RA1921-1D... ) 3RV2917-5C... 0,8 ... 1,2 Nm 3RV2.1.-...1 3RV2.2.-...1. 3RA2120-..A (max. 32 A) (max. 32 A) 3RV1927-5A... 3RV1927-5A... 2 ... 2,5 Nm 2 ... 2,5 Nm 3RV2.2.-...1 3RA2120-..A 3RA2921-1A...( AC )
- Seite 10 3RA2210-..E1.-2AP0 3RA2210-..E1.-2BB4 3RV2927-7AA00 (3RV2917-7AA00) 180º 3RA2917-5A... 3RA2911-2A... = 1,2 Nm 3RA2913-2AA2 3ZX1012-0RV20-7BA1...
- Seite 11 3RA2220-..F2.-0AP0 3RA2220-..F2.-0BB4 (max. 32 A) 3RV2927-7AA00 3RV2927-5A... 3RV2921-2A... 3RA2911-1C... Csak váltakozó Nur für AC áramhoz Only for AC Tinka tik AC 3RA2923-2AA2 Seulement pour AC Tikai AC Solamente para CA alleen voor AC Solo per CA Tylko do AC Apenas para CA Numai pentru CA Само...
- Seite 12 3RV2917-5C... 3RA2210-..A1.-2AP0 3RA2210-..A1.-2BB4 0,8 ...1,2 Nm 3RA1921-1D... 3RA2913-2AA1 3RV2927-7AA00 = 1,2 Nm (3RV2917-7AA00) 3RA2220-..B2.-0AP0 3RA2220-..B2.-0BB4 (max. 32 A) 3RV1927-5A... 2 ... 2,5 Nm 3RA2921-1A...( AC ) 3RA2921-1B...( DC ) 3RA2923-2AA1 3RV2927-7AA00 = 1,2 Nm (3RV2917-7AA00) 3ZX1012-0RV20-7BA1...
- Seite 13 3RV2917-1A / 3RV2917-1E 3RV2917-1A L1 / L2 / L3 1 x (4,0 ... 25,0) mm 1 x (4,0... 25,0) mm 1 x (6,0 ... 25,0) mm 1 x 10 to 3 5,5 x 0,8 mm 500 V / I 63 A 3RV2917-1A 3RV2917-1E...
- Seite 14 3RV2917-5D 3RV2917-1A 3RV2917-1E 3RV2917-4A 3RV2917-4B 3RV2917-5D L1 / L2 / L3 1 x (1,5 ... 6,0) mm 1 x (1,5 ... 4,0) mm 1 x (1,5 ... 6,0) mm 1 x 18 to 10 3RV2917-5D 3,5 x 0,5 mm Kurzschlussschutz für Klemmenblock 3RV2917-5D Achtung Auf kurzschlussfeste Verlegung der Leitungen vom Klemmenblock zum nachgeschal-...
- Seite 15 3RV2917-5FA00 L1 / L2 / L3 1 x (1,0 ... 10,0) mm 1 x (1,0 ... 6,0) mm 3,5 x 0,5 mm Kurzschlussschutz für Klemmenblock 3RV2917-5FA00 3RV2917-5FA00 Short-circuit protection for terminal block 3RV2917-5FA00 Protection contre courts-circuits pour bornier 3RV2917-5FA00 Protección contra cortocircuitos para bloque de bornes 3RV2917-5FA00 Protezione contro cortocircuito per blocco morsetti 3RV2917-...
- Seite 16 3RV2917-5E 5SY ... 3RV1917-7B 3RA6... 3RV29... min 1 x 3RV2... 3ZX1012-0RV20-7BA1...
- Seite 17 Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren. 3ZX1012-0RV20-7BA1 Subject to change without prior notice. Store for use at a later date. © Siemens AG 2015...
