AIR FIRE TECH PRODEC Montageanleitung Seite 8

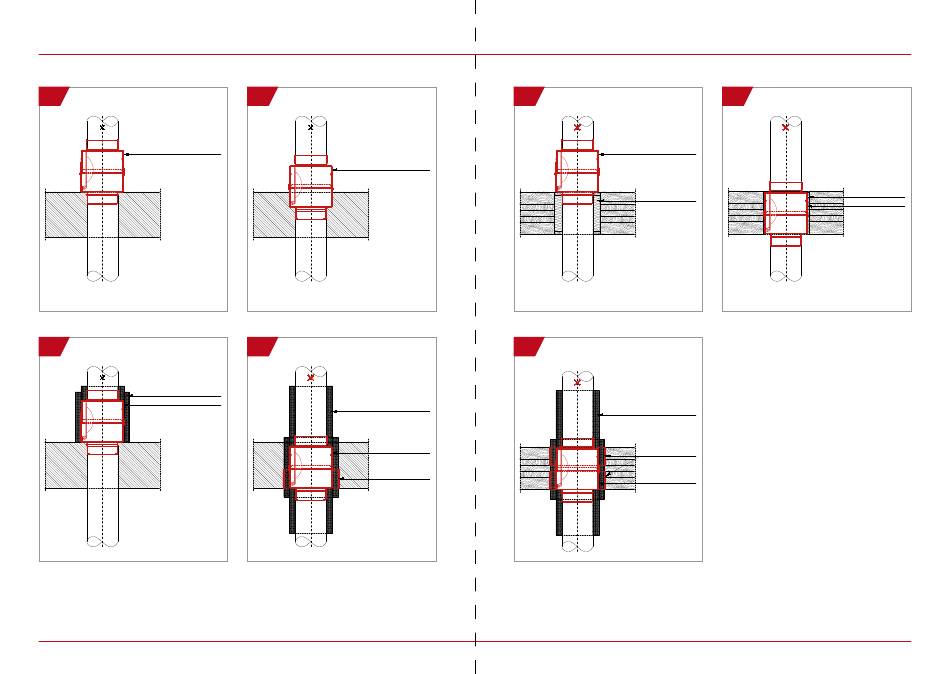

Einbaudetails – Massivdecken
Dicke ≥ 150 mm
9
OBEN
PRODEC
11
19 mm
Elastomer Isolierung
OBEN
PRODEC
− Starre Befestigung ≤ 500 mm vom Trennbauteil
✕ ✕
✕ − Befestigung ≤ 500 mm vom Trennbauteil
14
10
OBEN
PRODEC
12
19 mm
Elastomer Isolierung
OBEN
PRODEC
1 Lage BFBL
deckenunterseitig
bündig (sichtbar)
Einbaudetails – Brettsperrholzdecken
Dicke ≥ 140 mm, mit oder ohne Beplankung
13
OBEN
PRODEC
Ringspalt ,
≤ 30 mm
ausgefüllt mit Mineralwolle
(Stopfwolle, Dichte ≥ 40 kg/m³)
und Brandschutzfugenmasse
an der Deckenober-
und Deckenunterseite
15
19 mm
Elastomer Isolierung
1 Lage BFBL
deckenoberseitig
u. 1 Lage BFBL
OBEN deckenunterseitig
bündig (sichtbar)
PRODEC
14
5 mm
OBEN
PE Isolierung
PRODEC
15
