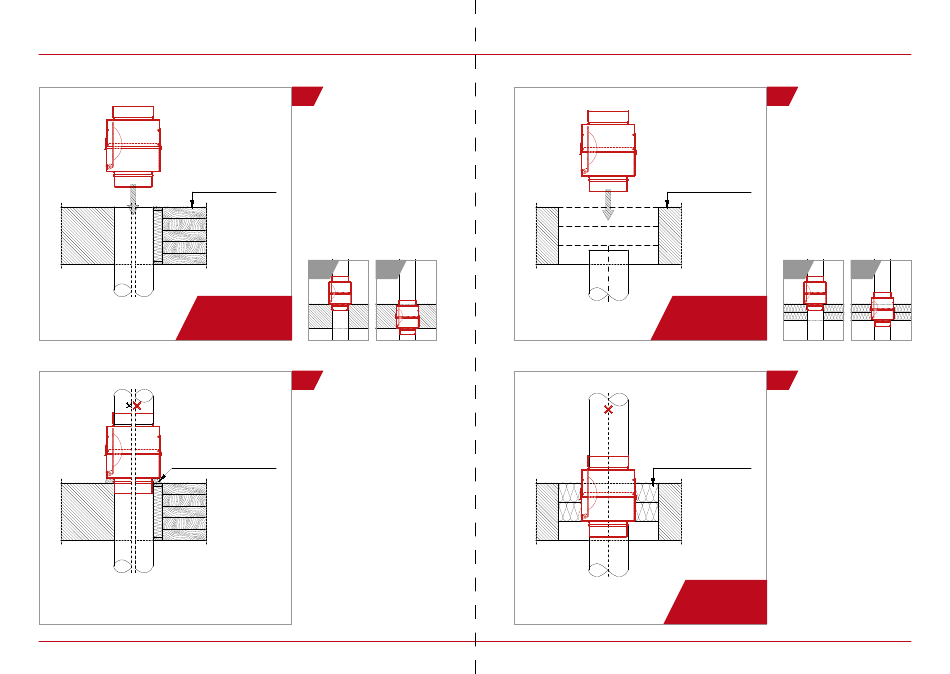

Einbauschritte - Massivdecke / Brettsperrholzdecke
OBEN
Massivdecke oder
Brettsperrholzdecke
Anschlussleitung
Anschlussleitung
nicht mit Schrauben
nicht mit Schrauben
oder Nieten verbinden!
oder Nieten verbinden!
OBEN
Brandschutzfugenmasse
− Starre Befestigung ≤ 500 mm vom Trennbauteil
✕
✕
✕ − Befestigung ≤ 500 mm vom Trennbauteil
4
1
Luftleitung ablängen und
PRODEC
bis zur Sicke
einschieben.
Beim Einbau in Massivdecken
ist jede Positionierung
zwischen A und B möglich:
A
B
OBEN
OBEN
2
BFM/K310
Anschlussleitung
und
PRODEC
mittels
Schrauben / Nieten und
Kaltschrumpfband luftdicht
verbinden.
PRODEC
Spalt zwischen
und Deckenoberseite mittels
Brandschutzfugenmasse
verfüllen.
Einbauschritte - Weichschottsystem
OBEN
Anschlussleitung
Anschlussleitung
nicht mit Schrauben
nicht mit Schrauben
oder Nieten verbinden!
oder Nieten verbinden!
OBEN
Weichschottsystem
− Starre Befestigung ≤ 500 mm
✕
✕
vom Trennbauteil
Mineralfaserplatten!
Mineralfaserplatten!
1
Luftleitung mit einem Abstand
von 15 mm zur Unterseite des
Weichschottsystems ablängen
und
PRODEC
bis zur Sicke
einschieben.
Anschlussleitung
Massivdecke
PRODEC
und
mittels
Kaltschrumpfband luftdicht
verbinden.
Positionierung A oder B
möglich:
A
B
OBEN
2
Anschlussleitung
PRODEC
und
mittels
Schrauben / Nieten und
Kaltschrumpfband luftdicht
verbinden.
Weichschott lt.
Kein Hohlraum
Kein Hohlraum
Verarbeitungsrichtlinien
zwischen den
zwischen den
des jeweiligen Herstellers
ausführen.
OBEN
5
