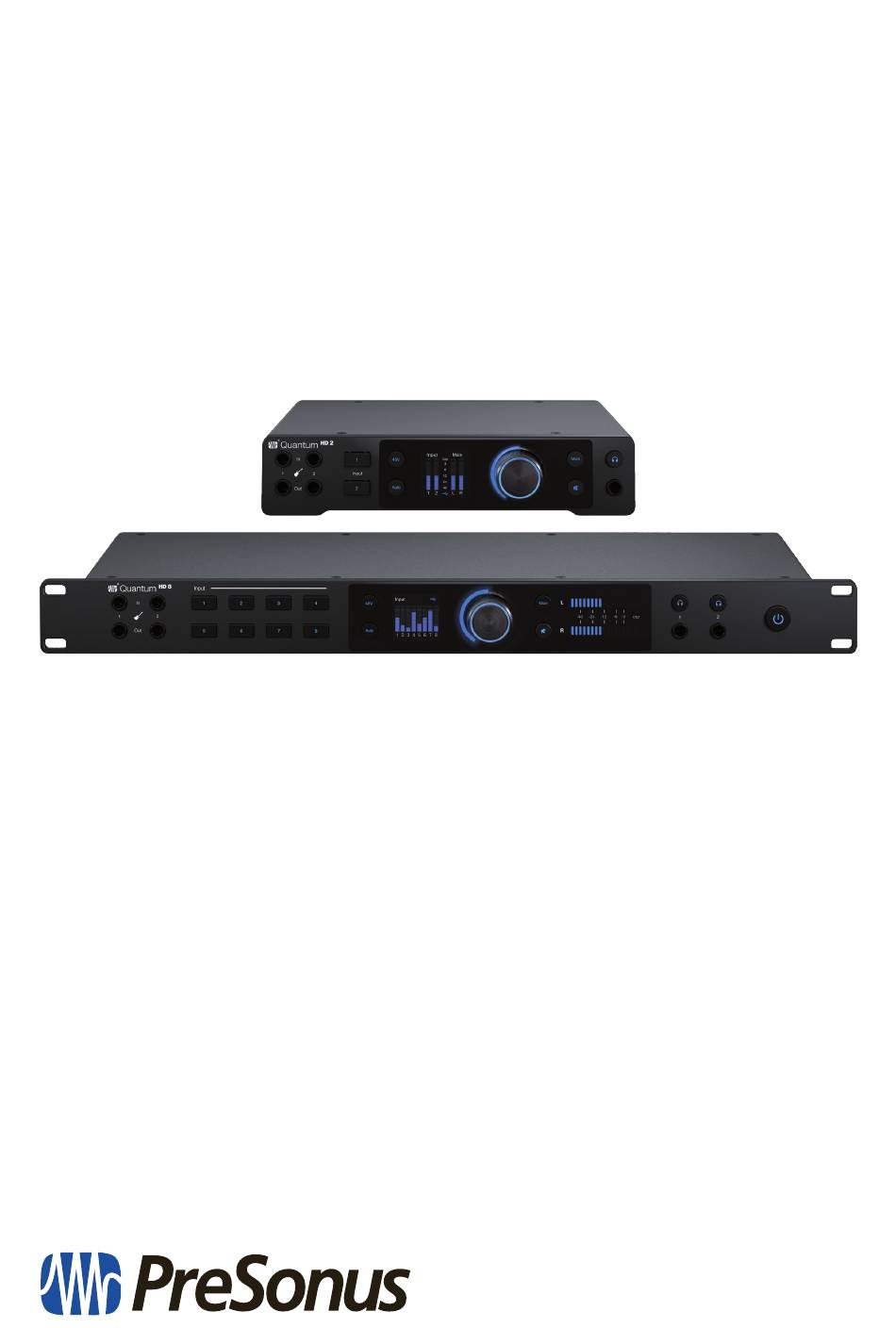

- Seite 1 Quantum HD-Series USB-Audio-Interfaces Bedienungsanleitung ® www.presonus.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Stereo Link — 21 Reamping einer Gitarrenspur — 21 Übersicht — 1 Nutzung der optischen Ein- und Ausgänge — 21 Einleitung — 1 Quantum HD als Standalone-Mixer — 22 Quantum HD Hardware-Merkmale — 1 5.10 Quantum HD als Audio-Interface mit Lieferumfang —... -
Seite 3: Übersicht
Ihr Instrument und Ihre Kreativität, und schon können Sie Ihre eigene Musik aufnehmen, mischen und veröffentlichen. Wenn Sie Fragen oder Anregungen zu Ihrem PreSonus Quantum HD Interface haben, freuen wir uns über Ihr Feedback. Bei PreSonus Audio Electronics arbeiten wir stets daran, unsere Produkte weiterzuentwickeln, und schätzen Ihre Anregungen daher sehr. -
Seite 4: Lieferumfang
HD 8 oder HD 2 • PreSonus-Leitfaden zu Gesundheit, Sicherheit und Konformität Hinweis: Die mitgelieferte Software und alle Treiber für Ihr PreSonus Quantum HD Interface stehen in Ihrem My.PreSonus-Benutzerkonto zum Download bereit. Besuchen Sie http://my.presonus.com und registrieren Sie Ihr Quantum HD Interface, um auf Ihre Downloads und Lizenzen zuzugreifen. -
Seite 5: Einführung
My.PreSonus.com und melden Sie sich mit Ihrem Benutzerkonto an. 2. Klicken Sie auf der My.PreSonus-Homepage oben auf die Schaltfläche „Ein Produkt registrieren“. Es wird ein Dialogfeld eingeblendet. 3. Geben Sie im Dialogfeld das Kaufdatum und die Seriennummer Ihres Interfaces ein. Klicken Sie... -
Seite 6: Installation Von Universal Control
Prozessor und mehr RAM verringern die Latenz (Verzögerung) und steigern die Gesamtleistung. Installation von Universal Control Um Universal Control herunterzuladen, navigieren Sie von Ihrer My.PreSonus-Homepage zur Quantum HD Produktseite. Beim Installationsprozess gibt es geringfügige Unterschiede zwischen Windows- und macOS- Systemen. -
Seite 7: Hardware-Merkmale
Quantum HD-Series Hardware-Merkmale Bedienungsanleitung Vorderseite Hardware-Merkmale Der folgende Abschnitt bietet eine Übersicht über die Anschlüsse und Bedienelemente auf der Vorder- und Rückseite der Quantum HD 8 und HD 2 Interfaces. Vorderseite Instrumenteneingänge – Ihr Quantum HD Audio-Interface verfügt über zwei TS- Klinkenbuchsen zum Anschluss von passiven Instrumenten wie Gitarre, Bass etc. Hinweis: Sobald eine der 6,35 mm Klinkenbuchsen auf der Vorderseite belegt wird, wird die entsprechende Combo-Buchse auf der Rückseite (für die Kanäle 1 und 2) deaktiviert. -
Seite 8: Vorderseite
Quantum HD-Series Hardware-Merkmale Bedienungsanleitung Vorderseite Um die Phantomspeisung in mehreren Kanälen gleichzeitig ein- oder auszuschalten, halten Sie die 48V-Taste gedrückt und drücken Sie die Kanalauswahltasten der gewünschten Kanäle. (Kanaltasten mit aktiver Phantomspeisung leuchten rot, Kanaltasten mit inaktiver Phantomspeisung leuchten weiß.) Wenn Sie die 48V-Taste loslassen, leuchtet sie wieder blau. Achtung: Phantomspeisung wird nur für Kondensatormikrofone benötigt. -
Seite 9: Rückseite
Quantum HD-Series Hardware-Merkmale Bedienungsanleitung Rückseite Kopfhörertasten –Das HD 8 bietet zwei Kopfhörertasten, das HD 2 eine. Drücken Sie eine der Kopfhörertasten (1 oder 2), um die Lautstärke des gewählten Kopfhörerausgangs mit dem Drehregler zu steuern. (Der LED-Ring des Reglers leuchtet jeweils grün.) Um wieder zur Lautsprechersteuerung zu wechseln, drücken Sie einfach erneut die Kopfhörertaste oder die Main-Taste. -
Seite 10: Verkabelung Quantum Hd
Audio auf externe Effektprozessoren etc. zu speisen. Alle Line-Ausgänge sind zudem galvanisch gekoppelt und können zur Ausgabe von Steuerspannungen genutzt werden. Combo-Eingänge Mic/Line – Die Quantum HD-Series ist mit PreSonus MAX-HD Mikrofonvorverstärkern ausgestattet, die mit unterschiedlichsten Mikrofontypen genutzt werden können. Das Quantum HD 8 bietet acht Vorverstärker, das Quantum HD 2 bietet zwei. -
Seite 11: Verkabelung Quantum Hd
Quantum HD-Series Hardware-Merkmale Bedienungsanleitung Verkabelung Quantum HD 2 Verkabelung Quantum HD 2 Hinweis: Bei Belegung der Instrumenteneingänge auf der Vorderseite sind die entsprechenden Eingänge auf der Geräterückseite deaktiviert. Um die rückwärtigen Eingänge 1 und 2 zu nutzen, ziehen Sie die Kabel auf der Vorderseite ab. -
Seite 12: Software-Funktionen
Mit dem Kauf Ihres Quantum HD erhalten Sie eine einjährige Abo-Lizenz für Studio One Professional, das modernste Funktionen für die Aufnahme, Editierung, Mischung und das Mastering Ihrer Audioprojekte bietet. Nachdem Sie Ihr Quantum HD registriert haben, können Sie in Ihrem My.PreSonus-Benutzerkonto auf Ihre Studio-One-Downloads zugreifen. Laden Sie das Installationsproramm für Studio One aus Ihrem My.PreSonus-Konto herunter. - Seite 13 Wenn Sie Studio One zum ersten Mal starten, werden Sie aufgefordert, die zugehörigen Inhalte zu installieren. Wählen Sie die gewünschten Inhalte aus und klicken Sie auf „Installieren“. Die Inhalte werden automatisch von Ihrem My.PreSonus-Benutzerkonto heruntergeladen und installiert. Eine Bedienungsanleitung für Studio One Professional würde den Rahmen dieses Handbuchs sprengen, jedoch wird Studio One mit einer Vielzahl von Demos und Tutorials ausgeliefert.
-
Seite 14: Bedienung Ihres Quantum Hd
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Lautstärkeregler Bedienung Ihres Quantum HD Nachdem Sie Ihr Quantum HD Interface registriert und die benötigte Software heruntergeladen haben, können Sie Ihr Interface verwenden. In den folgenden Abschnitten werden die Funktionen Ihres Quantum HD im Detail erklärt. -
Seite 15: Gain-Einstellung
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Gain-Einstellung • Drücken Sie die Main-Taste erneut, um wieder auf das ursprüngliche Lautsprecherpaar umzuschalten. Abhängig vom ausgewälten Switching-Modus (A - B oder A - A+B) wird das ausgewählte Lautsprecherset kurz im Display eingeblendet. Hinweis: Weitere Informationen zum Speaker Switching mit Universal Control finden Sie im „Quantum USB Software Referenzhandbuch“. -
Seite 16: Automatische Gain-Einstellung Für Einzelkanäle
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Gain-Einstellung 5.4.2 Automatische Gain-Einstellung für Einzelkanäle Über die Auto-Gain-Taste Ihres Quantum HD Interfaces können Sie die Gain-Pegel der ausgewählten Kanäle automatisch anpassen. Bitte beachten Sie, dass die Auto-Gain-Funktion nur mit Mikrofon- und Instrumenteneingängen genutzt werden kann. Führen Sie die folgenden Schritte durch, um die Eingangsverstärkung eines Einzelkanals mit Auto Gain zu bearbeiten: Drücken Sie die Nummerntaste des gewünschten Kanals. -
Seite 17: Gain-Einstellung
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Gain-Einstellung 5.4.3 Automatische Gain-Einstellung für mehrere Kanäle In manchen Fällen kann es hilfreich sein, den Eingangspegel mehrerer Kanäle automatisch aussteuern zu lassen. Bitte beachten Sie, dass die Auto-Gain-Funktion nur mit Mikrofon- und Instrumenteneingängen genutzt werden kann. -
Seite 18: Screens
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Screens Sofern der optimale Pegel nicht über die Auto-Gain-Funktion bestimmt werden • konnte, blinkt der Drehregler (Oberseite) dreimal rot und der Leuchtring zeigt wieder den letzten Gain-Pegel an (weiß). Im Display wird der Screen „Try Again“... -
Seite 19: Headphone-Control-Modus
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Screens Hinweis: Der zuletzt angezeigte Screen wird im Quantum HD gespeichert und nach längerer Inaktivität oder einem Neustart des Interfaces erneut eingeblendet. Darstellung bei Betätigung des Drehreglers: Ausgangsname – Im Display wird der Name des ausgewählten Ausgangs eingeblendet. -
Seite 20: Channel-Edit-Modus
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Screens 5.5.3 Channel-Edit-Modus Drücken Sie die Tasten der gewünschten Kanäle, um diese im Channel-Edit-Modus zu bearbeiten. Im Display wird der Channel-Edit-Screen eingeblendet und der Leuchtring des Drehreglers leuchtet weiß. Eingangsname – Im Display werden die Kanalnummer sowie vorhandene Zusatzangaben eingeblendet. - Seite 21 Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Screens Quantum HD 8 Quantum HD 2 Display Brightness – Hier passen Sie die Display-Helligkeit im Bereich zwischen 1 % (Min.) und 100 % (Max.) an. 100 % (Voreinstellung) • 2. LED Brightness – Hier passen Sie die Helligkeit der LEDs im Bereich zwischen 1 % (Min.) und 100 % (Max) an.
-
Seite 22: Alternative Pegelanzeigen
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Screens 5.5.6 Alternative Pegelanzeigen Im Monitor- und Headphone-Modus können Sie den Drehregler drücken, um zwischen verschiedenen Pegelanzeigen umzuschalten: Analogeingänge (Hauptanzeige) • Quantum HD 8 Quantum HD 2 Analogausgänge (nur HD 8) • ADAT-Eingänge • ADAT-Ausgänge •... -
Seite 23: Stereo Link
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Stereo Link Stereo Link Benachbarte Monokanäle (1 + 2, 3 + 4 etc.) können zu Stereokanälen verlinkt werden. Wenn zwei Kanäle zu einem Stereopaar verlinkt sind, wirken sich alle Einstellungen gleichermaßen auf beide Kanäle des Stereosignals aus. Folgen Sie den nachfolgenden Anweisungen, um Kanäle zu verlinken: Halten Sie die Kanalauswahltaste eines ungeraden Kanals (z. B. 1, 3, 5 usw.) gedrückt. -
Seite 24: Quantum Hd Als Standalone-Mixer
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung Quantum HD als Standalone-Mixer • Wählen Sie in Universal Control als Clock-Quellen S/PDIF, ADAT oder Word Clock (nur HD 8) aus. • Alternativ halten Sie am Quantum HD den Drehregler gedrückt, um die globalen Einstellungen aufzurufen. Navigieren Sie zum Eintrag „Clock Source“... -
Seite 25: Quantum Hd 8 Als Mikrofonvorverstärker (Adat-Erweiterung)
Quantum HD-Series Bedienung Ihres Quantum HD Bedienungsanleitung 5.11 Quantum HD 8 als Mikrofonvorverstärker (ADAT-Erweiterung) Wenn Sie ein Quantum HD Interface direkt an ein Mobilgerät (iOS, iPadOS, Android) anschließen, wird der integrierte Audiotreiber des jeweiligen Betriebssystems genutzt (Klassenkompatibilität). Aufgrund technischer Einschränkungen unterstützt dieser Treiber nur die analogen Ein- und Ausgänge. In diesem (klassenkompatiblen) Modus sind alle Kanäle als Monokanäle konfiguriert. -
Seite 26: Ressourcen
Quantum HD-Series Ressourcen Bedienungsanleitung Spezifikationen Ressourcen Spezifikationen AD/DA-WANDLUNG Samplingraten 44,1, 48, 88,2, 96, 176,4, 192 kHz Wortbreite 32 Bit EINGÄNGE Instrumenteneingänge Anschlusstyp 6,35 mm Buchse Gain-Bereich -7 dB bis +68 dB Maximaler Eingangspegel +21 dBu (unsymmetrisch, minimales Gain) Frequenzgang 20 Hz bis 20 kHz,+/-0,1 dB (Nominalpegel, bezogen auf 1 kHz) Dynamikbereich 111 dB (A-gewichtet, minimales Gain) Klirrfaktor... -
Seite 27: Spezifikationen
Quantum HD-Series Ressourcen Bedienungsanleitung Spezifikationen Line-Ausgänge Anschlusstyp 6,35 mm Buchse, TRS Maximaler Ausgangspegel +18 dBu Frequenzgang 20 Hz bis 20 kHz,+/-0,2 dB (Nominalpegel, bezogen auf 1 kHz) Dynamikbereich 123 dB (A-gewichtet) Klirrfaktor 0,001 % (1 kHz, +4 dBu) Ausgangsimpedanz 51 Ω Trim-Bereich -∞ dB bis 0 dB Reamping-Ausgänge Anschlusstyp 6,35 mm Buchse, TRS Maximaler Ausgangspegel +4 dBu (symmetrisch) Frequenzgang 20 Hz bis 20 kHz,+/-0,3 dB (Nominalpegel, bezogen auf 1 kHz) -
Seite 28: Technische Unterstützung
Um den technischen Support zu kontaktieren, klicken Sie in Ihrem My.PreSonus-Konto auf „Support“. Hier können Sie neue Tickets erstellen und Ihre offenen und geschlossenen Tickets anzeigen. Für alle PreSonus Hard- und Softwareprodukte steht E-Mail-Support zur Verfügung. Beachten Sie, dass der Support nur für registrierte Produkte in Anspruch genommen werden kann. - Seite 29 13. An Reis und Kartoffelsalat servieren. Ergibt 12 Portionen ©2024 PreSonus Audio Electronics, Inc. Alle Rechte vorbehalten. PreSonus und das Wave-Logo sind eingetragene Warenzeichen von PreSonus Audio Electronics, Inc. Studio One ist ein eingetragenes Warenzeichen von PreSonus Software Ltd. Mac, macOS, iOS und iPadOS sind in den USA und anderen Ländern eingetragene Warenzeichen der Apple, Inc. Windows ist ein in den USA und anderen Ländern eingetragenes Warenzeichen von Microsoft, Inc.
- Seite 30 Quantum HD-Series USB-Audio-Interfaces Bedienungsanleitung Baton Rouge • USA www.presonus.com Part# 70-12000203-A...
