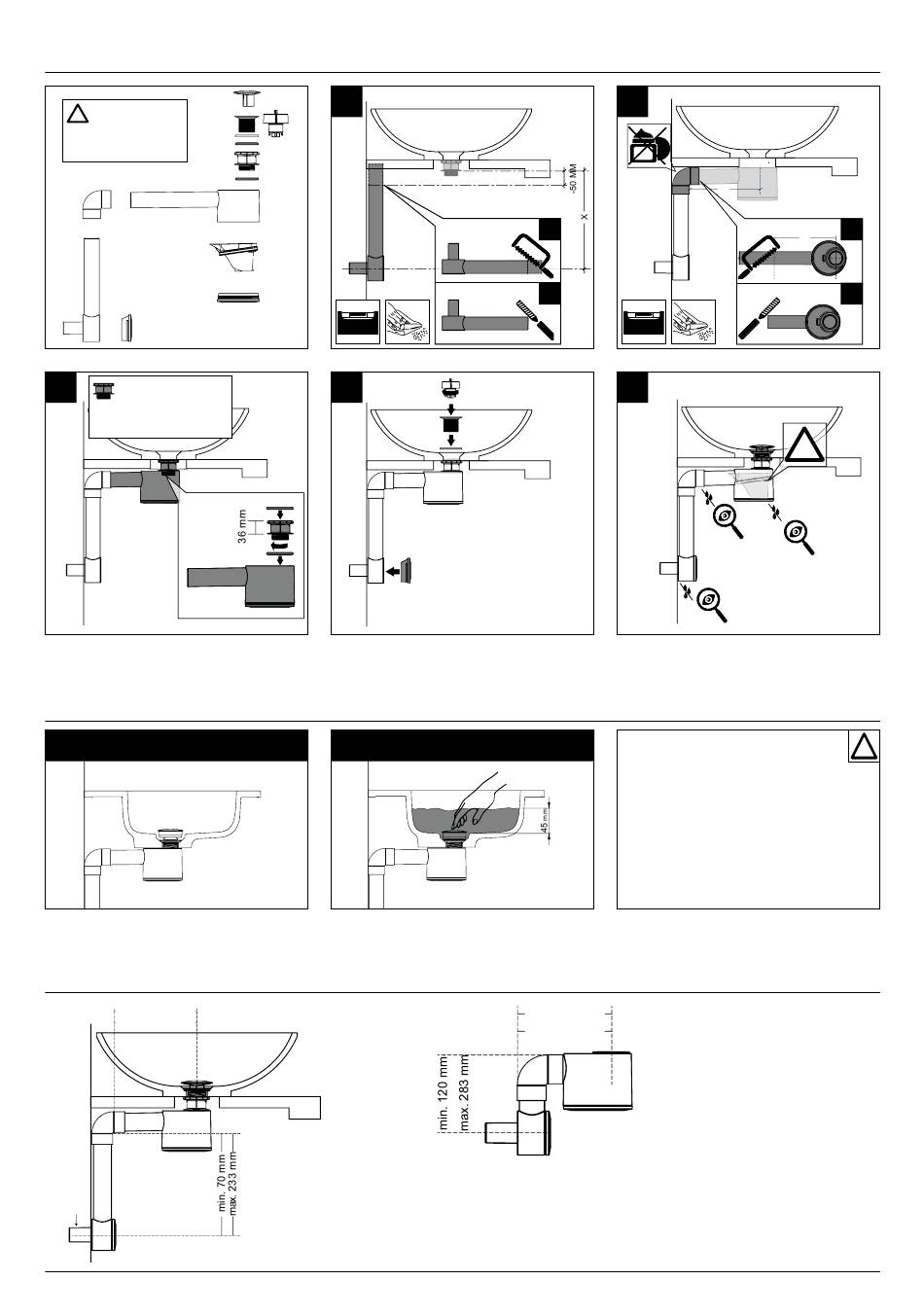

cleanFlow MONTAGE AUFSATZWASCHTISCHE
FITTING INSTRUCTION WASHBASIN SIT ON VESSEL // INSTRUCTONS DE MONTAGE VASQUE À POSER // MONTAGEAANWIJZING OPZET-
WASKOM // ISTRUZIONI DI MONTAGGIO LAVABO D'APPOGGIO // MONTAJ TALIMATI ÇANAK LAVABO
NICHT
GEEIGENT
!
FÜR WASCHTISCHE
MIT ÜBERLAUF // NOT
SUITABLE FOR WASHBA-
SINS WITH OVERFLOW
3
KONSOLENPLATTEN-
HÖHE > 36 MM =
2 ADAPTER // BRACKET
PLATE HEIGHT > 36 MM = 2
ADAPTERS
cleanFlow Plus ABLAUFABDECKUNG FÜR STAUFUNKTION
D'ÉCOULEMENT POUR FONCTION DE RANGEMENT // AFDRUIPDEKSEL VOOR OPSLAGFUNCTIE // COPERCHIO DI SCARICO PER LA FUNZIO-
NE DI STOCCAGGIO // DEPOLAMA IŞLEVI IÇIN TAHLIYE KAPAĞI
GEÖFFNET // OPEN
LÄNGEN ROHRE I EINBAUMASSE
PIPE LENGTH I INSTALLATION DIMENSIONS // LONGUEUR DES TUBES / DIMENSIONS D'INSTALLATION // BUISLENGTE I INSTALLATIEAFMETIN-
GEN // LUNGHEZZA DEL TUBO I DIMENSIONI DI INSTALLAZIONE// BORU UZUNLUĞU I KURULUM BOYUTLARI
min. 101,5 mm
max. 301,5 mm
ø 32 mm
cleanflow 02/24 • Technische Änderungen vorbehalten. / Subjects to technical changes. / Sous réserve de modifications. / Technische wijzigingen voorbehouden. / Soggetto a modifiche tecni-
che. / Teknik değişikliklere tabidir
1
4
DRAIN COVER FOR STORAGE FUNCTION // ICOUVERCLE
GESCHLOSSEN // CLOSE
PUSH
2
FETT
1A
1B
5
cleanflow Plus:
NUR IN KOMBINATION MIT
BURGBAD CLEANFLOW MÖG-
LICH! ZUBEHÖR BITTE SEPARAT
BESTELLEN.
cleanflow Plus:
ONLY POSSIBLE IN COMBINATION
WITH BURGBAD CLEANFLOW!
PLEASE ORDER ACCESSORIES SEPA-
RATELY.
min. 150 mm
max. 350 mm
X
2A
X
2B
!
5
!
