DTT 61/6201 115V -60Hz Standard-Controller CM
Ersatzteile / Spare parts / Pièces de rechange
Bitte geben Sie bei der Bestellung von Ersatzteilen die Pfannenberg-Teilenummer an. Please order your spare parts only with the Pfannenberg-
parts-number. Lors d'une commande, utilisez SVP la référence Pfannenberg cidessous.
Interner Lüfter / Internal fan / Ventilateur intérieur
Anzeigeeinheit / Display unit / Unité d'affichage
Controller / Controller / contrôleur:

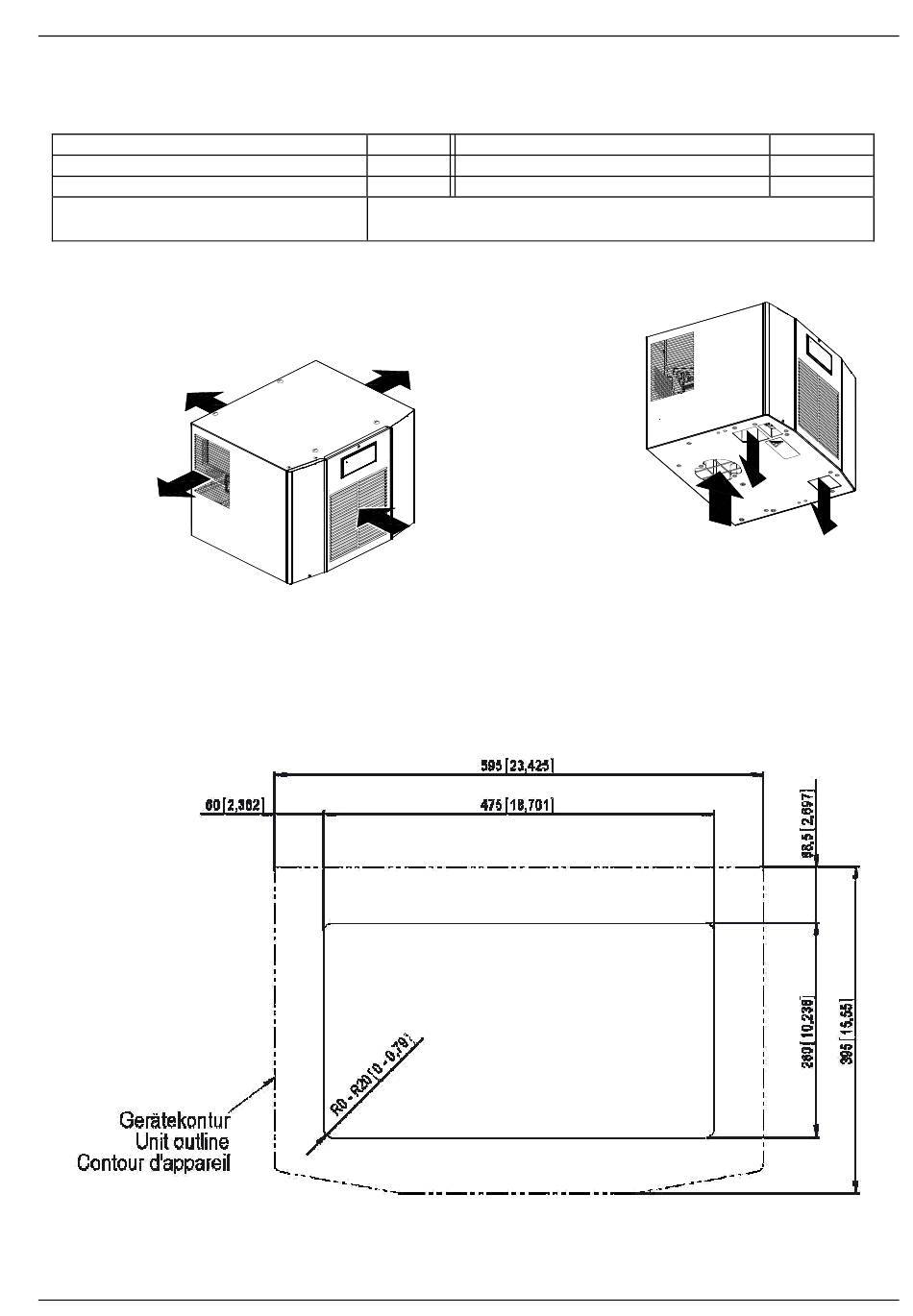

Luftstrom - Prinzipbild / Airflow principle / Circulation d'air
Umgebungsluftaustritt
Ambient air outlet
Sortie d'air ambiant
Schaltschrank-Ausschnitt / Switchgear cabinet cutout /
Perçage du panneau de l'armoire de commande
085 505 724e
18811100056
Externer Lüfter / External fan / Ventilateur extérieure
18810000001
Haube / Cover / Capot
Edelstahl Haube / stainless steel Cover / Capot acier fin
Ersatzteilnummer befindet sich auf dem Transformator des Controllers /
Part number is located on the controller's transformer /
La référence de la pièce de rechange se trouve sur le transformateur du contrôleur.
Umgebungsluftaustritt
Ambient air outlet
Sortie d'air ambiant
Umgebungslufteintritt
Ambient air inlet
Entrée d'air ambiant
18811000008
18810200084
18810200087
l'image de principe
-
Warmlufteintritt
Kaltluftaustritt
Cabinet air inlet
Cabinet air outlet
Entrée d'air chaud
Sortie d'air froid
09/2009
