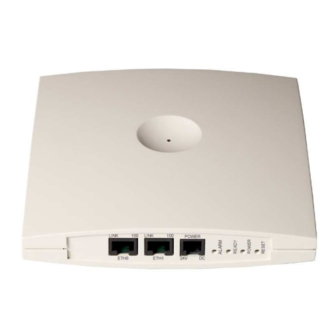

IP-Gateway IP1200 Administrator Handbuch P u r e I P - T e l e p h o n y...
Seite 2
Software wurde mit größter Sorgfalt vorgegangen. Trotzdem lassen sich Feh- ler nicht vollständig ausschließen. Diese Dokumentation wird daher unter Aus- schluss jedweder Gewährleistung oder Zusicherung der Eignung für bestimmte Zwecke geliefert. innovaphone behält sich das Recht vor, diese Dokumentation ohne vorherige Ankündigung zu verbessern oder zu verändern. ®...
Gerät optimal schützt. Zuvor sollten alle Einträge (z.B. auf einem PC) gesichert werden, um sich gegen Datenverlust zu schützen. Entsorgung Soll das Gerät entsorgt werden, so muss dieses gemäß WEEE-Richtlinien (Waste- Electrical-and-Electronic-Equipment) direkt an den Hersteller die innovaphone-AG zuückgesendet werden. Die Kosten für die Rücksendung übernimmt dabei die in- novaphone-AG.
Seite 7
Port-Einstellungen bez. NAT und Firewalls ..........69 VoIP und stark belastete WAN-Strecken..........70 Anhang C: Support ................72 Firmware Upload.................. 72 innovaphone Homepage ............... 72 Anhang D: Konfiguration des Update-Servers ........73 System Vorraussetzungen..............73 Installation ..................73 Konfiguration..................74 Wartungsdurchführung.................
DECT-kompatible Endgeräte. Es ist ein kombiniertes System mit dem Gateway und der DECT-Basisstation in einem Gehäuse. Die IP1200 ist ein IP-DECT Gateway zur Erweiterung der innovaphone-PBX um DECT-kompatible Teilnehmer. Mit ihr lassen sich sehr komplexe DECT-Systeme aufbauen. Durch die Multicell-Fähigkeit der Basisstation IP1200 können mehrere Geräte installiert werden, zwischen denen Roaming und automatisches Hando-...
Seite 10
Alle in diesem Handbuch aufgeführten Hinweise sind sorgfältig zu beachten und das Gerät ist ausschließlich so wie beschrieben bestimmungsgemäß zu verwenden. Der Hersteller lehnt jede Verantwortung für Personen-, Sach- oder Folgeschäden ab, die auf unsachgemäße Verwendung des Gerätes zu- rückzuführen sind. Seite 10 innovaphone-IP-DECT...
-a ipxxx-xx-xx-xx (Zeigt die IP-Adresse des angegebenen Remotecomputers anhand der eingegebenen MAC-Adresse an, wobei ipxxx mit der Gerätebezeichnung wie z.B. ip800 oder ip1200 und xx-xx-xx mit den letzten 6 Hexadezimalziffern der Seriennummer zu ersetzen ist) NetBIOS Remote Machine Name Table...
Seite 12
Reset die Betriebsart ändert (siehe auch Kapitel: Configuration/ETH0-1/DHCP „ “). Hinweis Die Inbetriebnahme des Gerätes betrifft nur die ETH0-Schnittstelle. Die ETH1-Schnittstelle besitzt während der Inbetriebnahme die feste IP-Adresse 192.168.1.1 . Hinweis Der Auslieferungszustand wird durch einen langen Reset wiederhergestellt. Seite 12 innovaphone IP-DECT...
In der Kategorie Administration können die Einstellungen des laufenden Betriebes vorgenommen werden. Dazu gehört zum Beispiel das Hinzufügen neuer Benutzer zur innovaphone-PBX. Je nachdem, welcher Hauptmenü Eintrag gerade aktiv ist oder auch je nachdem, welche Einstellung in einem Untermenü vor- genommen wurde, kann sich der Aufbau bzw.
• den Standard-Benutzer-Namen admin und • das Standard-Benutzer-Kennwort ipxxx (ipxxx steht für die Geräteart, wie z.B: ip800, ip1200 etc.). Achtung Um die Sicherheit des VoIP-Gerätes zu erhöhen, sollte der Standard-Benutzer und das Standard-Passwort in jedem Falle geändert werden (siehe Kapitel: Configuration/General/Admin „...
(TEL, PPP, BRI, PRI). SNTP-Ser- Die IP-Adresse des verwendeten SNTP-Servers (Simple-Net- work-Time-Protocol), sofern konfiguriert. Time Die lokale Zeit des Gerätes, gemäß den Angaben des NTP-Ser- vers (Network-Time-Protocol) und der Zeitzone. Uptime Die Betriebsdauer seit dem letzten Kalt- oder Warmstart. innovaphone-IP-DECT Seite 15...
Gatekeeper-LIC - Ermöglicht die Freischaltung einer Gatekeeper-Funktion. Dies wird immer dann notwendig, wenn man einen zentralen Gatekeeper für das Trunking mit mehreren Mediagateways benutzen möchte. Sie wird nicht benötigt, wenn man nur eine innovaphone PBX mit Home Usern anschließt, Seite 16 innovaphone-IP-DECT...
Seite 17
Handsets etc. zuzüglich 10-15% errechnen. • PBX-LIC - Ermöglicht den Anschluss / die Registrierung eines Endgerätes ander innovaphone PBX. Die Bestelleinheit ist immer 10 LIC. • Voicemail-LIC - Ermöglicht die Freischaltung der innovaphone Voicemail. Die Bestelleinheit muss identisch sein mit der Anzahl der Basis-Lizenzen, die auf dem Gerät installiert sind.
Client „ angegeben werden. Interval Ein Intervall in Minuten, in dem die Datei jeweils neu gelesen [min] und ausgeführt wird. Detailiertere Informationen zum Update-Server und zum Update-Script sind im Konfiguration des Update-Servers Anhang E: „ “ enthalten. Seite 18 innovaphone-IP-DECT...
Digest-Hash-Authentifizierung zu verwenden. Configuration/General/Info Password Bis auf die Startseite erfordern alle protect all Bereiche der Benutzeroberfläche die Eingabe der Administra- HTTP pages tor-Nutzerkennung. Durch Aktivierung dieses Kontrollkästchens werden alle Seiten des Gerätes passwortpflichtig. innovaphone-IP-DECT Seite 19...
Zusätzlich werden unter dem Abschnitt Active HTTP sessions alle aktiven HTTP-Sessions angezeigt. Zum Beispiel: From 172.16.1.49 To /HTTP0/info.xml No 22. 4.1.1.7 Configuration/General/HTTP-Client Manche Dateien, auf die das Gerät über HTTP zugreifen muss (MoH, Ansage, Voicemail, etc.), befinden sich evtl. in einem passwortgeschüzten Bereich. Hier Seite 20 innovaphone-IP-DECT...
Der berechtigte Benutzer der Zugriff auf das Verzeichnis hat. Password Das zugehörige Passwort des Benutzers. 4.1.1.8 Configuration/General/Logging Das externe Logging ist standardmäßig deaktiviert (Off). Nach Auswahl eines Log-Types wird das Logging aktiviert und die entsprechenden Eingabefelder freigeschaltet. Logging ist deaktiviert. innovaphone-IP-DECT Seite 21...
Seite 22
Besteht beispielsweise auf einem Web- server eine Seite namens /cdr/cdrwrite.asp mit einem Formular, das die Log-Meldung im Parameter msg erwartet, dann wird der Wert /cdr/cdrwrite.asp ein- getragen. Das Gerät wird dann einen GET /cdr/cdr- write.asp?event=syslog&msg=logmsg Request an den Webserver stellen. Seite 22 innovaphone-IP-DECT...
Das VoIP-Gerät bietet die Möglichkeit der Überwachung des Betriebszustandes per SNMP (Simple-Network-Management-Protocol mit Version 1.0). Unterstützt wird die Standard-MIB-II, sowie eine herstellerspezifische MIB (Management- Information-Base). Detailierte Informationen über diese MIB, können bei einem zertifizierten innovaphone-Händler bezogen werden oder direkt im Download- Bereich der innovaphone-Homepage (http://www.innovaphone.com) heruntergeladen werden. public...
Siehe auch Hinweise im Anhang B: „ “ Ab- Port-Einstellungen bez. NAT und Firewalls schnitt „ “. First UDP- Diese Angabe schränkt den Bereich an Ports ein, die UDP- NAT port / NAT-Daten (Network-Address-Translation) verwenden dürfen. numbers of port Seite 24 innovaphone-IP-DECT...
Sollen standardmäßig alle eingehenden Datenpakete an eine ward desti- bestimmte IP-Adresse weitergeleitet werden, so muss hier die nation Ziel-IP-Adresse eingetragen werden. Port speci- Um mehrere interne Ziele ansprechen zu können, werden hier fic forwar- unterschiedliche Port-Nummern auf IP-Adressen des internen dings Netzwerkes zugeordnet. innovaphone-IP-DECT Seite 25...
Ein Klick auf die Interface-ID (PPPn) öffnet die jeweilige Konfigurationsseite, in der die PPP-Schnittstellen-Konfiguration vorgenommen werden kann. Abschnitt PPP Interface PPP Enable Aktiviert / Deaktiviert die Schnittstelle. Die PPP-Schnittstelle wird in der Übersichtsseite PPP-State nur dann angezeigt, wenn sie aktiviert (Enable) ist. Seite 26 innovaphone-IP-DECT...
Seite 27
Bewirkt, dass die entsprechende PPP-Verbindung des Gerätes after boot sofort nach dem Starten aufgebaut und offen gehalten wird. Allow Als PPP-Server konfiguriert erlaubt ein markiertes Kontrollkäst- inbound chen PPP-Wahlverbindungen, die auf dem Gerät eingehen connec- (inbound). tions innovaphone-IP-DECT Seite 27...
Seite 28
Name des DSL-Providers bzw. der DSL-Benutzerkennung der Password Gegenseite (1564863maxmuster.1und1.de, 1564863maxmuster@t-online.de) oder der Inbound User / Password der Gegenseite. Inbound Bei eingehenden Verbindungen benötigt. Zum Beispiel der User / Outbound User / Password eines anderen Gateways. Password Seite 28 innovaphone-IP-DECT...
Seite 29
Verzögerung der Sprache führen. Treten derartige Qualitätsverluste auf, muss zwischen der Sicherheit oder der Sprachqualität selbst entschieden werden. Die innovaphone Geräte können sich sowohl als PPTP-Client in einen fernen PPTP-Server einwählen als auch selbst einen Einwahlpunkt zur Verfügung stel- len.
Seite 30
Hier kann die ISDN-Schnittstelle für ausgehende PPP-Wahlver- Connec- bindungen konfiguriert werden. tions Called Die für den ausgehenden Ruf zu verwendende Rufnummer Party Num- (MSN). 2nd Called Die für den ausgehenden Ruf zu verwendende Rufnummer Party Num- (MSN) auf dem zweiten B-Kanal. Seite 30 innovaphone-IP-DECT...
Der Typ des Interfaces. PPTP, PPPoE oder, falls es sich um PPP über einen ISDN-Kanal handelt, eine der ISDN-Schnittstellen. State Zeigt den aktuellen Zustand des Interfaces an. Mögliche Connecting, Up Down Zustände: oder Since Hier wird die Zeit angegeben, seit wann die Verbindung besteht. innovaphone-IP-DECT Seite 31...
Hier können die Ethernet-Schnittstellen des Gerätes konfiguriert werden. Der Aufbau beider Menüs ist identisch. Die Besonderheiten und Unterschiede der beiden Ehternet-Schnittstellen (ETH0 & ETH1) werden an entsprechender Stel- le innerhalb dieses Kapitels im Text erklärt. Für beide Ethernet-Schnittstellen CAT5-STP werden -Kabel empfohlen. Seite 32 innovaphone-IP-DECT...
IP-Adresse vergeben. Wurde nicht explizit Configuration/ eine IP-Adresse konfiguriert (siehe Kapitel: „ ETH0-1/IP “), dann ist standardmäßig die IP-Adresse 192.168.0.1 angegeben. DHCP-Automatic-Modus Im Auslieferungszustand ist ETH0 im mit der IP-Adres- DHCP-Disabled-Modus se 192.168.0.1 und ETH1 im mit der IP-Adresse innovaphone-IP-DECT Seite 33...
Datenpakete an alle Geräte in einem Netz zu senden. Standardmäßig werden Datenpakete an alle Geräte in einem Netz versendet. Das Kontrollkästchen Multicast ist somit mar- kiert. Im Abschnitt Static IP Routes können zusätzliche Netzwerkrouten definiert werden, sollten ausser dem lokalen Netz noch andere Netzbereiche benötigt Seite 34 innovaphone-IP-DECT...
Datenpakete ausschlieslich in das angegebene VLAN übermittelt werden. Die ID des VLANs. Ist das Eingabefeld ID leer, wird der Wert 0 angenommen. Die VLAN-ID mit dem Wert 0 schaltet die QoS (Quality-of-Service) nach 802.1q ab. innovaphone-IP-DECT Seite 35...
Wurde der DHCP-Server (siehe Kapitel: „ “) aktiviert, kann dieser hier konfiguriert werden. Alle Optionen, die mit einem „*“ gekennzeichnet sind, sind innovaphone spezifi- sche Optionen, die ausschließlich bei innovaphone Geräten zu finden sind. Lease Gibt die Gültigkeitsdauer des DHCP-Leases in Minuten an.
Seite 37
Coder-Prefärenz für VoIP-Telefone. Gatekee- Der VoIP-Gatekeeper bzw. die Gatekeeper-Id für VoIP-Telefone. per Identi- fier * Dial Tones Der Wahlton, der VoIP-Telefonen als Standard-Wahlton über- German PBX mittelt wird (z.B: = wie deutsche TK Anlage, amerikanischer Wahlton, - englischer Wahlton). innovaphone-IP-DECT Seite 37...
Seite 38
Feld LDAP Directory des DHCP-Servers einfügt. Damit erhalten alle weiteren Geräte eine korrekte LDAP-Konfiguration. Update Alle per DHCP eingebundene Geräte erhalten den hier angege- Interval benen Interval in das Feld Interval [min] des Update-Servers [min] (siehe Kapitel: „Configuration/General/Update“) eingetragen. Seite 38 innovaphone-IP-DECT...
(16Bit) nimmt den Wert 0 an. Die VLAN-ID mit dem Wert 0 schaltet QoS (Quality-of-Service) nach 802.1q ab. Sollte der Switch auf dem Port zum innovaphone Gerät auf eine andere VLAN-ID konfiguriert sein, muss hier der gleiche Wert angege- ben werden, damit eine Priorisierung aus dem Ethernet stattfin- den kann.
übermittelt zu werden. Wurde eine Kollision erkannt, nach- dem das 512.-Bit des zu übermittelnden Frames erreicht late collision wurde, wird eine ausgegeben. rx-good Die Anzahl der erfolgreich empfangenen Pakete. rx-unicast Die Anzahl erfolgreich empfangener Unicast-Pakete. rx-broad- Die Anzahl der erfolgreich empfangener Broadcast-Pakete. cast Seite 40 innovaphone-IP-DECT...
256 und 511 Bytes. rx-tx-512- Die Gesamtanzahl gesendeter und empfangener Pakete zwi- 1023 schen 512 und 1023 Bytes. rx-tx-1024 Die Gesamtanzahl gesendeter und empfangener Pakete mit 1024 Bytes. 4.1.4 Configuration/LDAP Die LDAP-Server und Replikator-Konfiguration kann hier vorgenommen werden. innovaphone-IP-DECT Seite 41...
Anzahl der empfangenen Änderungsanforderungen. rx-add Anzahl der empfangenen Hinzufügeanforderungen. rx-del Anzahl der empfangenen Löschanforderungen. rx-aban- Anzahl der empfangenen Abbruchanforderungen. tx-notify Anzahl der gesendeten Benachrichtigungen. tx-error Anzahl der gesendeten Fehlerbenachrichtigungen. tx-error- Anzahl der gesendeten Fehlerbenachrichtigungen aufgrund feh- lerhafter Zugangsdaten. Seite 42 innovaphone-IP-DECT...
Die LDAP-Replikation kann hier konfiguriert werden. Aufgabe der LDAP-Replika- tion ist es, den gesamten Inhalt oder Teile der Benutzerdatenbank einer entfern- ten innovaphone-PBX zu kopieren und aktuell zu halten. Die Replikation wird in drei Anwendungsfällen benötigt: 1. Replikation der Benutzerdaten von der Master-PBX zu einer Standby-PBX. Die Replikator-Konfiguration findet auf der Standby-PBX statt.
Anzahl der lokal entstandenen Benachrichtigungen. pending Anzahl lokal wartender Objekte. 4.1.5 Configuration/DECT DECT-spezifische Einstellungen der IP1200 werden in diesem Kapitel vorgenom- men. 4.1.5.1 Configuration/DECT/System Die allgemeine Konfiguration des DECT-Systems sowie die Vergabe des DECT- System-Namen und Passwort wird in diesem Untermenü vorgenommen.
Seite 45
Local R- Die Leistungsmerkmale der R-Taste werden in DECT-Systemen Key/Dis- auf entsprechender VoIP-Protokolle umgesetzt und sollten in play Hand- der innovaphone-PBX immer aktiviert sein. ling DTMF Ein markiertes Kontrollkästchen sendet DTMF-Daten nicht through über die Signalisierungsverbindung (TCP) sondern über den RTP Chan- RTP-Medien-Kanal.
Das Protokoll, dass zur Kommunikation verwendet werden soll. Es besteht die Auswahlmöglichkeit zwischen: RFC 1889 • H.323 ( ), welches das für innovaphone VoIP- Geräte empfohlene Protokoll ist, da es die meisten Lei- stungsmerkmale enthält. RFC 3261 • SIP ( 4.1.5.3 Configuration/DECT/Features...
Seite 47
Die VoIP-Telefone können mit folgender Tastenkombination aus dem Grundzu- stand gesperrt werden. Aktivität Code Beschreibung Lock Phone *33*$# Aktiviert, deaktiviert die Tastensperre des Unlock #33*$# Telefons. Das $-Zeichen steht für den PIN. Die PIN dient dazu, den Zugang für unberechtigte Nutzer zu verhindern. Mit die- innovaphone-IP-DECT Seite 47...
Rufe. *42# #42# Do not Aktiviert, deaktiviert die Stummschaltfunk- Disturb Int. tion für eingehende interne Rufe. *421# #421# Do not Aktiviert, deaktiviert die Stummschaltfunk- Disturb Ext. tion für eingehende externe Rufe. *422# #422# Seite 48 innovaphone-IP-DECT...
Mit dieser Funktion kann die Parkposition definiert werden. Diese wird an ein be- stehendes Objekt der gleichen Gruppe gebunden. Das Objekt kann beispielswei- se die Amtsleitung oder die Warteschleife sein. Gespräche können auf diese Position geparkt und von beliebigen Mitgliedern der Gruppe wieder abgeholt werden. Aktivität Code Beschreibung innovaphone-IP-DECT Seite 49...
Ein markiertes Kontrollkästchen, deaktiviert das DECT-Radio (Funkzelle). Master Die IP-Adresse des DECT-Masters. Wurde das Gerät selbst als DECT-Master definiert, dann muss hier keine IP-Adresse ein- getragen werden. Die lokale IP-Adresse 127.0.0.1 wird automatisch eingetragen. Alt-Master Die IP-Adresse des Standby-Masters. Seite 50 innovaphone-IP-DECT...
Das Anmelden (Subscription) von DECT-Handsets ist auch ohne PBX-Komponen- te direkt an der IP1200 möglich. Jedes Handset wird über seine eindeutige IPEI- Nummer identifieziert. Eine Subscription am Telefon bewirkt, dass wie im LDAP, die Subscription im Telefon gespeichert wird. Es gibt zwei Möglichkeiten, ein Te- lefon anzumelden: 1.
Handover zum nächsten Sendebereich (Radio oder Master) stattfinden, so dass der DECT-Master weiß, wohin die Sprachdaten übermittelt werden sollen. Handover Alle fehlgeschlagenen Handover, die auf den DECT-Radios Failed veranlasst wurden. Zuletzt wird noch die insgesamte Betriebsdauer des DECT-Subsystems angezeigt. Seite 52 innovaphone-IP-DECT...
4.2.1.2 Administration/DECT/Users Alle an der IP1200 konfigurierten Benutzer werden hier aufgelistet. Wurde eine LDAP-Replikation mit der innovaphone-PBX hergestellt, werden auch die in der PBX konfigurierten DECT-Benutzer hier angezeigt. Es besteht die Möglichkeit, einzelne, mehrere oder auch alle Benutzer anzeigen zu lassen. Um sich einen be-...
Seite 54
Kapitel: „ “ im Eingabe- feld Device Name konfiguriert wurde. Wurde kein Produkt Name (Device Name) konfiguriert, wird der Standard-Name des Gerätes verwendet (z.B.: innovaphone-IP1200) Version Zeigt die aktuelle Firmware-Version des jeweiligen DECT- Gerätes an. Tage Stunden Minu-...
4.2.1.5 Administration/DECT/Mastercalls Die aktuell aktiven Rufe, die über den DECT-Master geführt werden, können be- obachtet werden. Dabei ist zu bemerken, dass interne Gespräche zwischen inno- vaphone-PBX-Teilnehmern nicht angezeigt werden, sollte die optionale innovaphone-PBX-Komponente installiert sein. Anrufender Teilnehmer <Sender> Angerufener Teilnehmer <Empfänger>...
Hiermit kann die aktuelle Konfiguration des VoIP-Gerätes gespeichert werden. Nach Betätigung des Links Download erscheint eine Popup-Seite, in welcher angegeben werden kann, ob die Konfigurationsdatei als txt-Datei gespeichert, oder sofort mit einem Editor geöffnet werden soll. 4.2.3 Administration/Upload Seite 56 innovaphone-IP-DECT...
Es gibt mehrere Möglichkeiten, das VoIP-Gerät zu aktualisieren. Hinweis Detailliertere Informationen bezüglich der Statusanzeige (Ready LED) wäh- rend des Aufspielens von Dateien auf das Gerät können dem innovaphone How to Reset IPxxx , factory default, led behaviour, knowledgebase Artikel „...
Eine neue Radio-Firmware-Version kann mit dieser Funktion auf das VoIP-Gerät aufgespielt werden. Neue Radio-Firmware-Versionen können von einem zertifi- zierten innovaphone-Händler bzw. direkt von Kirk bezogen werden. Durch Angabe von Pfad und Dateinamen der zu ladenden Radio-Firmware im Feld Radio-File und einem darauffolgenden Klick auf die Schaltfläche Upload wird die Radio-Firmware in das Gerät geladen.
Calls oder S m Schnittstelle sichtbar. Relay- Alle Rufe, die über das Relay geroutet werden müssen - nur Routing bei Geräten mit S und S m Schnittstelle sichtbar. DECT- Alle DECT-Master-Verbindungen - Nur bei IP-DECT-Systemen Master sichtbar. innovaphone-IP-DECT Seite 59...
Für beide Trace-Varianten gilt, dass nur Meldungen angezeigt werden, die in die- sem Menü aktiviert wurden. Je nachdem welches Gerät verwendet wird ist nicht jeder Abschnitt und nicht jede Einstellung ersichtlich: Abschnitt DECT: System Informationen zum DECT-System. Seite 60 innovaphone-IP-DECT...
Seite 61
Informationen zu H.323/T.30 T.30 SIP/Mes- Informationen zu SIP/Messages. sages SIP/ Informationen zu SIP/Events. Events SIP/T.38 Informationen zu SIP/T.38. Informationen zu DSP. DSP con- Informationen zu DSP control messages. trol mes- sages DSP data Informationen zu DSP data messages. messages innovaphone-IP-DECT Seite 61...
Es besteht die Möglichkeit, einen Ping auf einen bestimmten Zielhost (IP- Adresse) abzusetzen, da es oft für Testzwecke notwendig ist, direkt vom VoIP- Gerät aus ein Ping-Kommando abzusetzen. Damit kann überprüft werden, ob eine Netzwerkadresse (PC, Drucker, Telefon, etc.) erreichbar ist. Ist eine Adresse Seite 62 innovaphone-IP-DECT...
Mit einem TFTP-Reset wird das VoIP-Gerät in den TFTP-Modus versetzt. Befin- det sich das Gerät im TFTP-Modus, so kann dieses nur noch mit dem Tool GW- Load erreicht und somit eine IP-Adresse vergeben werden. Weitere Informationen zum Tool innovaphone-GWLoad können der innovaphone know- ledgebase entnommen werden. innovaphone-IP-DECT...
Anhang A: Anschlüsse und Bedienelemente Anzeigen und Anschlüsse 1 2 3 5 6 7 8 Abbildung 1 - Anzeigen und Anschlüsse der IP1200 Pos. Symbol Beschreibung und Funktion ETH0-1 RJ45-Buchse zum Anschluss eines 100 MBit/s Ether- net (10/100Base-T auto sense).
Seite 65
POWER LED zur Anzeige, dass die IP1200 über eine Stromver- sorgung verfügt. RESET Zusätzlich zu der Möglichkeit das Gerät über den Webbrowser zurück zusetzen, gibt es mit Hilfe der Reset Taste drei bzw. vier weitere Möglichkeiten, das Gerät zurück zusetzen.
Die MAC-Adresse ist gleichzeitig die Seriennummer Ihrer IP1200. Die ersten drei durch einen Bindestrich (`-´) getrennten konstanten Hexadezi- malzahlen stellen die Herstellerkennung von innovaphone dar (009033 oder 00- 90-33), während die letzten drei Hexadezimalzahlen (0F06DA oder 0F-06-DA) die fortlaufende Seriennummer der IP1200 darstellen.
• Konfigurieren Sie in der einem entfernten Bandbreite für Konfiguration für das ent- VoIP-Gerät aufgebaut die Übertragung fernte VoIP-Gerät eine werden, es ist jedoch der Gesprächs- effizientere Sprachkodie- keine Verständigung daten ist nicht rung. möglich. verfügbar. innovaphone IP-DECT Seite 67...
Seite 68
• Schalten Sie in der Fire- ter einer Firewall ans den Zugriff auf wall den Zugriff des VoIP- Netz angeschlossen das VoIP-Gerät Gerätes für den Dienst und die Konfiguration nicht zu. tcp/80 (http) frei. funktioniert nicht. Seite 68 innovaphone IP-DECT...
Dienste außer Voice-over-IP abwickelt. Ein Öffnen des Weges von und zum Gerät eröffnet daher keine Sicherheitslücken in einem Netzwerk. Die Anzahl der freizuschaltenden Ports für H.323- oder SIP-Geräte lässt sich eingrenzen. Bei H.323 müssen für beide Richtungen folgende Ports freigeschaltet wer- den: • UDP:1718,1719 (H.225/RAS) innovaphone IP-DECT Seite 69...
Das Gerät wird vor die Firewall plaziert, sodass der Datenstrom die Firewall nicht passieren muss. In diesem Fall wird man keine Sprachverbindungen innerhalb des Netzes aus zum Gerät aufbauen können (z.B. mit innovaphone Softphone-PC´s). Wird das Netzwerk im NAT-Modus betrieben und das verwendete Produkt unter- stützt kein H.323-NAT, dann ist ein Betrieb über die Firewall hinweg nicht mög-...
Seite 71
Übertragung großer Pakete nicht unterbrechen. Dies kann trotz Priorisierung zu schlechter Qualität führen. In einem solchen Fall sollte überprüft werden, ob sich diese Unterbrechung gesondert anschalten lässt. Manche Router bezeichnen die- se Funktion etwas verwirrend als interleaving. innovaphone IP-DECT Seite 71...
“ oder auch Kapitel: „ tion/General/Info “). Firmware Upload Die innovaphone VoIP-Geräte werden nicht mit der aktuellsten Firmware ausge- liefert, sodass in der Regel ein Firmware-Upload notwendig ist. Neue Firmware-Versionen können im Downloadbereich (http://down- load.innovaphone.com) der innovaphone-Homepage bezogen werden. innovaphone Homepage Auf der innovaphone-Homepage (http://www.innovaphone.com) sind alle...
Anhang D: Konfiguration des Update-Servers Es besteht die Möglichkeit, die Firmware und Konfiguration einer großen Anzahl von innovaphone-Geräten in einer verteilten Umgebung automatisch zu aktuali- sieren. Das geschieht, indem die Konfigurations- und Firmware-Informationen auf einen Standard-Webserver abgelegt werden, welche wiederrum von den einzelnen Ge- räten abgerufen wird.
Sollte die URL mit einem ’/’ enden, dann wird ein Standard-Dateiname basierend auf der Produktbeschreibung verwendet. Wenn zum Beispiel die URL http:// 1.2.3.4/configs/ ist, dann wird diese im Falle einer IP1200 um http:// 1.2.3.4/configs/update-ip1200.htm erweitert. Der Produktname ist im Kapitel „Configuration/General/Info“ in der ersten Zeile angegeben. Die Dateien- dung ist dabei irrelevant.
Seite 75
Kommando check erreicht werden: mod cmd UP1 check <final-command> <serial> innovaphone-Geräte besitzen eine interne, initial leere Variable (oder wenn das Gerät mit den Standard-Einstellungen zurückgesetzt wurde) namens UPDATE/ CHECK. Das check Kommando wird den Inhalt von <serial> mit der UPDATE/ CHECK Variable vergleichen.
Seite 76
Gerät aufspielen. Zuletzt wird das <final-com- mand> ausgeführt. innovaphone Geräte besitzen eine interne, initial leere Variable (oder wenn das Gerät mit den Standard-Einstellungen zurückgesetzt wurde) namens UPDATE/ PROT. Das prot-Kommando wird den Inhalt von <build-serial> mit der UP- DATE/PROT Variable vergleichen.
Seite 77
(z.B: IP1200.bin für ein IP-DECT-System). mod cmd UP0 prot http://192.168.0.10/firm/ip1200.bin ireset 04-5656 Der Befehl mod cmd UP0 prot http://192.168.0.10/firm/ ireset 04-5656 ermittelt, ob die Firmware-Version 04-5656 bereits installiert wurde. Ist dies nicht der Fall, dann wird die aktuelle Firmware von der Adresse 192.168.0.10/firm/ip1200.bin heruntergeladen, die interne Variable UP-...
Seite 78
04-5679 Dieses Beispiel demonstriert, wie die Konfiguration eines Gerätes auf einen Web- server abgespeichert wird, anschließend alle IP1200 Geräte dazu veranlasst wer- den, die Firmware-Version 04-5679 im Zeitraum von 23:00 Uhr - 04:59 Uhr aufzuspielen bzw. zu aktualisieren. Neue Geräte werden nach einem Neustart und nach Ablauf der angegebenen 6 Minuten aktualisiert.
Seite 79
Gerät programmiert. IP3000-Geräte werden im Zeitraum von 23:00 Uhr - 04:59 Uhr auf Firmware-Ver- sion 04-5679 aktualisiert. innovaphone IP-DECT Seite 79...
Jeder Windows-Server kann als NTP-Server fungieren. Ebenso gibt es verschie- dene NTP-Softwarepakete für Windows- und Unix/Linux-Plattformen. Die innovaphone VoIP-Geräte arbeiten gleichzeitig auch als NTP-Server. Sollten mehrere Geräte verwendet werden, so kann ein Gerät sich mit einem, gegebe- nenfalls externen Zeitserver synchronisieren und alle anderen wiederum mit die- sem einen.
Seite 81
Tag (gemäß d) im Monat gemeint. Das Format für den Zeit- punkt ist hh[:mm[:ss]], im 24 Stunden-Format. Die in Deutschland gültige mitteleuropäische Zeitzone ist wie folgt angegeben. CET-1CEST-2,M3.5.0/2,M10.5.0/3 Weitere Informationen zum POSIX-Standard können unter der Webadresse ht- tp://standards.ieee.org/catalog/olis/posix.html abgerufen werden. innovaphone IP-DECT Seite 81...
Anhang F: Anleitung zum Herunterladen von Lizenzen Aufruf der Seite http://www.innovaphone.com/index.php?id=29&L=1. Es wird der Lizenzvertrag angezeigt, der mit bestätigt werden muss. Login Anschließend wird der folgende Anmeldebildschirm angezeigt. Seite 82 innovaphone IP-DECT...
Wurden bisher noch keine Lizenzen bei innovaphone herunter geladen, sollten zuerst einmal die Hilfe-Seiten durchsucht werden. Ansonten muss eine gültige E-Mail-Adresse im Feld E-Mail und ein zugehöriges Passwort im Feld Password eingetragen werden. Download Im oberen Teil des Bildschirms wird angezeigt, ob man sich ordnungsgemäß ein- Welcome you are logged in as Name { E-mail Ad- geloggt hat.
Dialog, in dem angegeben werden kann, ob die Datei auf der lokalen Fest- platte gespeichert werden oder sofort geöffnet und betrachtet werden soll. Die Lizenzen werden automatisch auch im Lizenzmanager verwaltet, sodass sie jederzeit wieder neu heruntergeladen werden können. Seite 84 innovaphone IP-DECT...
DECT-Radio-Vermessung vor Ort. Das ist letztendlich der einzige Weg, um festzustellen, wie viele Lokationen mit DECT-Basis-Stationen und Repeatern ausgestattet werden müssen. Die innovaphone-AG bietet hierfür ein mobiles DECT-Aufstellungs-Werkzeug, um diese Vermessung vorzunehmen, ohne zuvor eine DECT-Umgebung installiert zu haben. Dieses Werkzeug kann ausgeliehen oder gemietet werden, was ein sehr kostensparender Weg ist, eine professionelle DECT-Umgebung in Betrieb zu nehmen.
Anhang H: Glossar Der folgende Glossar bezieht sich auf alle innovaphone-Gateways und auch auf innovaphone-DECT-Gateways: A-Law Das A-Law-Verfahren ist ein Verfahren für die Dynamikkompression von Audiosignalen, das in der ITU-Empfehlung G.711 beschrieben ist. Die Dyna- mikkompression dient der Verbesserung des Störspannungsabstands bei gleichen Übertragungsbedingungen.
Seite 87
Zuvor (mit der ip1500) wurden die DECT-Basis-Stationen über eine proprietäre Schnittstelle mit dem CCFP über ein 2-adriges Kabel verbunden. Mit der IP1200 werden die DECT-Basis-Stationen über IP mit der CCFP Schnittstelle verbunden. Jede IP1200 verfügt über eine DECT-Basis-Station multicell und eine Steuereinheit.
Seite 88
IP1200 verwendet (auch bekannt als IP-Master). Alle ande- ren DECT-Radios werden von diesem einen gesteuert. Das DECT-Radio in dieser Master IP1200 kann verwendet werden (gewöhnlich wird diese wie ein normales DECT-Radio verwendet, nur wenn das IP-DECT-System mehr als 64 Basis-Stationen verwendet, sollte das DECT-Radio in dem IP-Master nicht verwendet werden).
Seite 89
Sprachübertragung als auch Datenübertragung mit flexiblen Übertra- gungsgeschwindigkeiten unterstützt werden. DECT-Base-Station Eine DECT-Base-Station kann einen Sprachkanal zwischen einem IP-DECT- Telefon und der innovaphone-PBX aufbauen. DECT-Controller Kurzschrift für CCFP (Central-Controller-Fixed-Part). DECT-System Eine Sammlung von DECT-Radios mit einem Steuergerät. Alle DECT-Radios in diesem System teilen sich einen gewöhnlichen Identifikator (die soge-...
Seite 90
Die E.164-Nummerierung ist der am meisten benutzte Adressierungs-Stan- dard in öffentlichen Kommunikationsnetzen. Dieses Rufnummernschema bil- det das Regelwerk für die internationalen Rufnummern. Die Rufnummern in E.164 umfassen maximal 15 Dezimalstellen, die von öffentlichen Netzen ausgewertet werden können. Darüber hinaus können Seite 90 innovaphone-Gateway...
Seite 91
56 kBit/s gegenüber 64 kBit/s bei DSS1 und 1TR6 möglich. Die verbleibenden 8 kBit/s werden zur Übermittlung der Steuerdaten verwendet, da beide Protokolle keinen separaten D-Kanal vorsehen. Zudem verfügen viele dieser Anschlüsse nur über einen B-Kanal. Das FTP-Protokoll (File-Transfer-Protokoll) dient dem Dateitransfer zwischen innovaphone-Gateway Seite 91...
Seite 92
DECT-Radio zu einem anderen wechselt. Handset Ein DECT-Handset ist ein schnurloses Telefon. HLC (High-Layer-Compatibility) ist ein Informationselement im ISDN mit dem die Protokolle und Parameter angezeigt werden, die in den Schichten 4 bis 7 der Nutzkanäle verwendet werden. Seite 92 innovaphone-Gateway...
Seite 93
Flusskontrolle und die Übertragung weiterer Steuerungsnachrichten aus. Bei den Endgerätefunktionen übernimmt H.245 die Einstellung des Sprach- codierverfahrens, das identisch sein muss mit dem Kompressionsverfahren. IEEE IEEE (Institute- of Electrical- and Electronical-Engineers) ist ein Verband amerikanischer Ingenieure, der sich auch Normungsaufgaben widmet und innovaphone-Gateway Seite 93...
Seite 94
Personal-Equipment-Identity), welche auch als Seriennummer angesehen werden kann und zur Identifikation in DECT-System dient. IP-Master Die IP1200, die alle anderen DECT-Basis-Stationen in einem IP-DECT- System kontrolliert, wird oft als IP-Master bezeichnet. Es ist möglich, dass dieser dieselbe DECT-Basis-Station ist wie der Sync-Master.
Seite 95
Zugriff auf Netzwerk-Verzeichnisdienste für Datenbanken, E-Mails, Speicherbereiche und andere Ressourcen etabliert hat. LDAP bietet einen einheitlichen Standard für Verzeichnisdienste/ DS (Directory Service). Die MAC-Adresse (Media-Access-Control) ist die Hardware-Adresse jedes einzelnen Netzwerkadapters, die zur eindeutigen Identifikation des Geräts innovaphone-Gateway Seite 95...
Seite 96
Mehrgeräte-Anschluss vergeben werden. Jedem Endgerät kann somit eine individuelle Rufnummer zugeordnet werden. Einem ISDN-Endgerät oder einer TK-Anlage können auch mehrere Rufnummern zugeordnet werden. Andererseits können mehrere Endgeräte am passiven Bus über eine Mehr- fachrufnummer angeschlossen werden. Eine MTU (Maximum-Transmission-Unit) ist die größtmögliche Dateneinheit Seite 96 innovaphone-Gateway...
Seite 97
Computer als auch für Remotecomputer und den NetBIOS-Namenzwischenspeicher an. Nbtstat ermöglicht das Aktualisieren des NetBIOS-Namenzwischenspeichers und der im WINS (Windows-Inter- net-Name-Service) registrierten Namen. NI1 ist das in den USA eingesetzte nationale ISDN-Protokoll für den D-Kanal. innovaphone-Gateway Seite 97...
Seite 98
Das OSI-Modell dient als die Grundlage für eine Reihe von herstel- lerunabhängigen Netzprotokollen, die in der öffentlichen Kommunikations- technik im Transportnetz fast ausschließlich eingesetzt werden. PL (Packet-Loss) bzw. Paketverlust tritt bei der paketbasierten Datenüber- tragung in Netzwerken auf. Paketverlust kann in verschiedenen Schichten des OSI-Modells auftreten. Seite 98 innovaphone-Gateway...
Seite 99
Schnittstelle zwischen Applikation und dem Betriebssystem darstellt. PP (Portable-Part) und wird als Synonym für ein schnurloses Telefon (Hand- set) verwendet. Das PPP-Protokoll (Point-to-Point-Protocol) ist als Protokoll für die Einwahl ins Internet über leitungsvermittelte Netze konzipiert. Das PPP-Protokoll innovaphone-Gateway Seite 99...
Seite 100
Kapazität von 64 kbit/s zur Verfügung stehen. Unter Dienstgüte QoS (Quality-of-Service) versteht man alle Verfahren, die den Datenfluss in LANs (Local-Area-Networks) und WANs (Wide-Area-Net- works) so beeinflussen, dass der Dienst mit einer festgelegten Qualität beim Empfänger ankommt. Seite 100 innovaphone-Gateway...
Seite 101
(entweder direkt oder indirekt) Zugriff zu einer DECT-Basis-Station, welche einen Kanal zur PBX bereitstellt. Ein Repeater erhöt den Abdek- kungsbereich des IP-DECT-Systems, aber nicht die mögliche Anzahl, gleich- zeitig geführter Rufe. Ein Repeater benötigt eine Synchronisierungsquelle (wie jedes andere innovaphone-Gateway Seite 101...
Seite 102
Sollte ein Repeater einen anderen Repeater als Synchronisierungsquelle angegeben haben, dann spricht man von einer Repeaterkette. Keines der DECT-Radios in einer Repeaterkette kann als Synchronisierungsquelle für ein IP1200-DECT-Radio angegeben werden. Für Repeaterketten gelten spezielle Regeln. Spezifikationen, Vorschläge, Ideen und Richtlinien, das Internet betreffend, werden in Form von so genannten RFCs (Request-For-Comments) veröf-...
Seite 103
Gesprächsteilnehmer spricht und wann er still ist. Hierzu muss der Algo- rithmus schnell reagieren, um zu verhindern, dass nach einer solchen Ruhe die erste Silbe verloren geht. Für die sichere Unterscheidung zwischen Gespäch und Stille benötigt der Codec einen Zwischenspeicher, der einen zusätzlichen Delay verursacht. innovaphone-Gateway Seite 103...
Seite 104
Damit DECT-Radios kommunizieren können, müssen diese miteinander syn- chronisiert sein. In einem IP1500-System erhielt man die Synchronisierung über die 2-adrige Schnittstelle des CCFP. In einem IP1200-System erhält man die Synchronisierung jedoch über die Luft. Deshalb muss eine als DECT-Radio konfigurierte IP1200 innerhalb der Abdeckung eines anderen DECT-Radios angelegt werden, von welchem die Synchronisierung bezogen werden kann.
Seite 105
Das eine DECT-Radio, welches keine Synchronisierung von einem anderen DECT-Radio erhält, nennt man „Sync-Master“. Dieser muss eine IP1200 und darf kein Repeater sein. Alle anderen DECT-Radios erhalten ihre Synchroni- sierung von diesem DECT-Radio, entweder direkt oder indirekt. Das Eingabefeld, welches für die Angabe der Synchronisierungsquelle benutzt wird, ist eigentlich fehlbezeichnet als „Sync-Master“.
Seite 106
Ein Trace (zu dt. Ablaufverfolgung) ist eine Anweisungssequenz, der mit einem beliebigen Startpunkt beginnt und in dem die Programmverzweigun- gen und deren Wegwahl definiert sind. Ein solcher Trace ermöglicht die schrittweise Verfolgung des Programmablaufs. Die Ablaufverfolgung dient vor allem der Fehlersuche und -behebung (Debugging). Seite 106 innovaphone-Gateway...
Seite 107
Signal-Rausch-Verhältnis zu erzielen. Ebenso wie bei diesem Verfahren werden jeweils 8-Bit-Werte erzeugt. Jedoch ist die Quanti- sierungskennlinie bei niedrigen Pegeln steiler. Außerdem ist die Codierung darauf ausgelegt, keine kontinuierlichen 0-Folgen zu erzeugen, sondern innovaphone-Gateway Seite 107...
Seite 108
ISDN für die Telefonie. Dagegen wurden die öffentlichen Daten- paketnetze für Datenübertragungsdienste konzipiert. In diesem Zusammen- hang sind auch ATM, Frame Relay oder Fast Packet Switching zu nennen. WINS WINS (Windows-Internet-Naming-Service) ist ein Verfahren, um Computer- Seite 108 innovaphone-Gateway...
Seite 109
WINS-Server an. Dieser überprüft die Adressen, ob sie nicht anderweitig besetzt ist, und trägt sie in die Adress-Datenbank des WINS-Servers. Bei der Abmeldung eines Clients wird die Adresse wieder aufgelöst und kann ander- weitig vergeben werden. WRFP WRFP (Wireless-Radio-Fixed-Part) wird als Synonym für Repeater verwen- det. innovaphone-Gateway Seite 109...
Seite 116
Network-Time-Protocol Pickup-Group 62, 99 Netzwerkrouten Ping Neustart 4, 11, 99 Newsletter Poll-Richtung Popup-Seite 12, 98 Nmblookup Port Port Specific Forwardings No DNS on this interface POSIX No IP Header compression POSIX-Timezone-Strings No Reply from 63 Power No Transfer on Hangup Power-LED 43, 44 4, 11...
Seite 117
Public Reserved 58, 59, 63, 65 Push-Richtung Reset Reset required Reset when idle Reset-Taste Q.931 39, 100 RFC 1889 QSIG RFC 3261 Quality-of-Service Q-Value RJ45 55, 101 Radio Roaming Radio Part Number Route Radio Signal Strenght Indication Route to Interface Radio-File 51, 54 Radio-ID...
