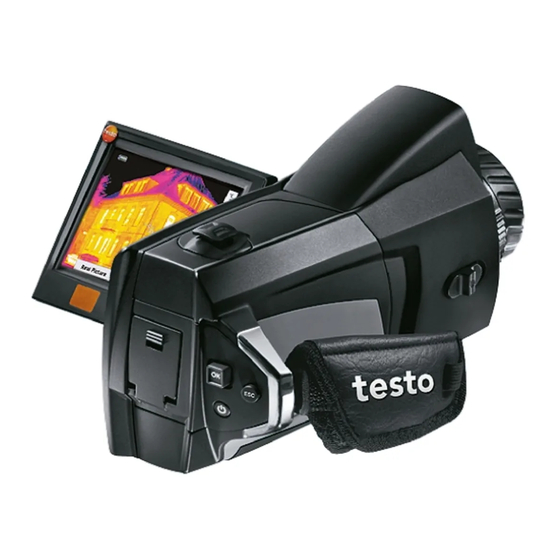

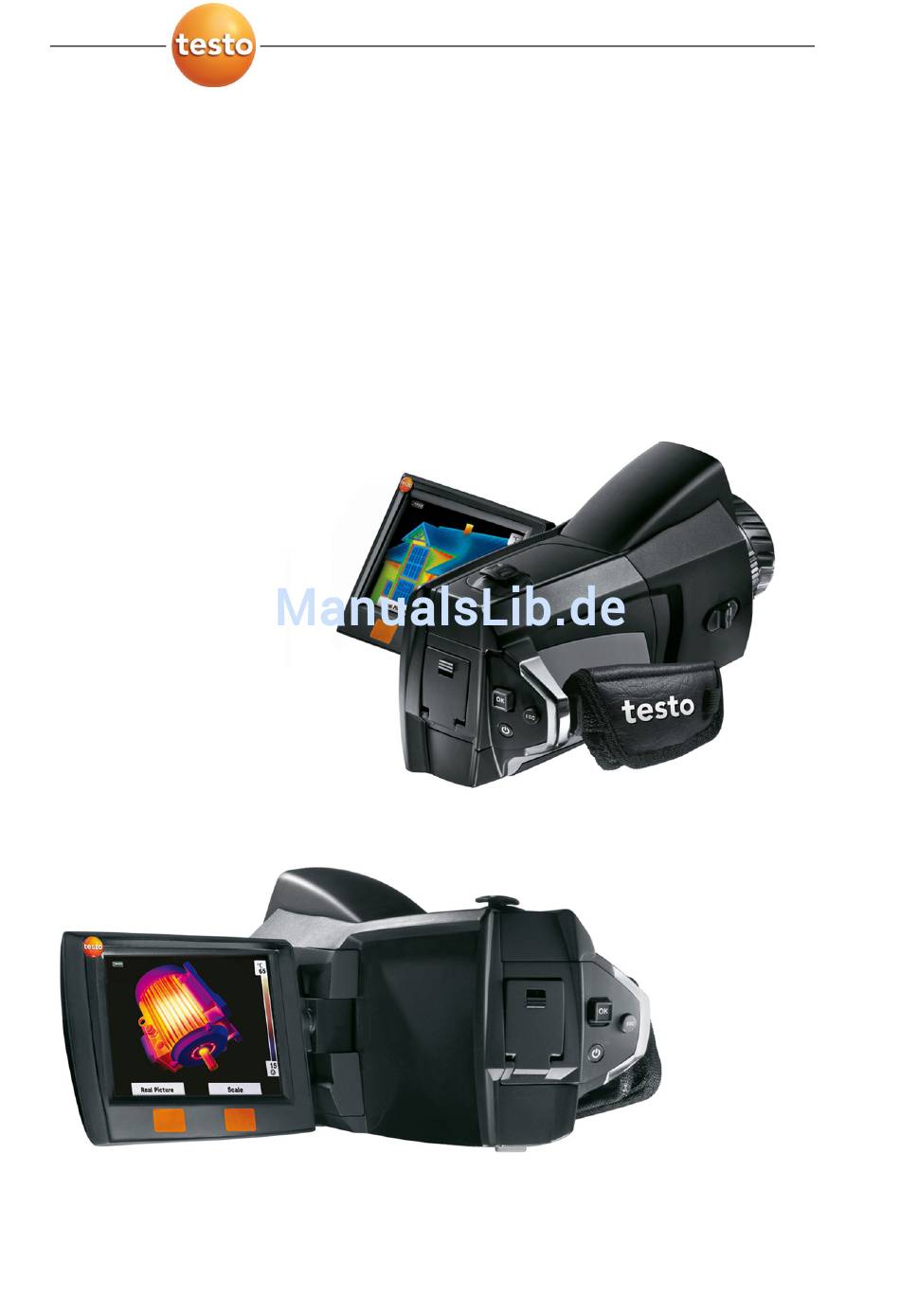

- Seite 1 876 · Wärmebildkamera Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................6 Leistungsbeschreibung ................7 3.1. Verwendung ..................7 3.1. Technische Daten................8 Produktbeschreibung................12 4.1. Übersicht ..................12 4.2. Grundlegende Eigenschaften ............14 Erste Schritte ..................15 5.1. -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 5: Sicherheit Gewährleisten
Gerät durch, die in der Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Hand- lungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. > Die unsachgemäße Verwendung von Akkus kann zu Zerstörungen oder Verletzungen durch Stromstöße, Feuer oder das Auslaufen chemischer Flüssigkeit führen. Beachten Sie... -
Seite 6: Umwelt Schützen
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 7: Leistungsbeschreibung
3 Leistungsbeschreibung Leistungsbeschreibung 3.1. Verwendung Die testo 876 ist eine handliche und robuste Wärmebildkamera. Sie ermöglicht Ihnen die berührungslose Ermittlung und Darstellung der Temperaturverteilung von Oberflächen. Typische Anwendungsgebiete sind: • Gebäudeinspektion: Energetische Beurteilung von Gebäuden, Inspektion von Heizungs-, Lüftungs- und Klimaanlagen •... -
Seite 8: Technische Daten
3 Leistungsbeschreibung 3.1. Technische Daten Bildleistung Infrarot Eigenschaft Werte Sehfeld / min. Standardobjektiv: 32° x 23° / 0.1m (0.33ft.) Fokusentfernung optional: Teleobjektiv: 9 x 7°/ 0.5m (1.64ft) Thermische Empfind- <80mK bei 30°C (86°F) lichkeit (NETD) Geometrische Standardobjektiv: 3.3mrad Auflösung Teleobjektiv: 1mrad Bildwiederhol- frequenz Fokus... - Seite 9 3 Leistungsbeschreibung Messung Eigenschaft Werte Temperaturbereich -20…100°C / 0…280°C (-4…212°F / (umschaltbar) 32…536°F) Genauigkeit ±2°C (±3.6°F) bzw. ±2% v. Mw. (größerer Wert gilt) Reproduzierbarkeit ±1°C (±1.8°F) bzw. ±1% (größerer Wert gilt) Mindestdurchmesser Standardobjektiv: 10mm bei 1m Messpunkt Teleobjektiv: 3mm bei 1m Einschaltdauer (Time to image) Standardmessung (1-Punkt), Cold-/Hotspot,...
- Seite 10 3 Leistungsbeschreibung Gehäuse Eigenschaft Werte Gehäusematerial ABS und TPE Gehäuseblenden ABS und PC (vernickelt) Stromversorgung Eigenschaft Werte Batterietyp Schnellladender, vor Ort wechselbarer Li-Ion-Akku Betriebszeit ca. 5h bei 20…30°C (68…86°F) Ladeoption in Gerät / in Ladestation (optional) Netzbetrieb ja, mit Netzteil 0554 8808 Ausgangsspannung 5V / 4A Netzteil...
- Seite 11 210 x 85 x 97mm (8.27 x 3.35 x 3.82") Stativmontage Vibration PC-Software Eigenschaft Werte System- Betriebssystem Windows XP Service voraussetzungen Pack 3, Windows Vista oder Windows 7 Schnittstelle USB 2.0 Normen, Prüfungen, Garantie Eigenschaft Werte EU-Richtlinie 2004/108/EG Vibration IEC 60068-2-6 Garantie 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty...
-
Seite 12: Produktbeschreibung
4 Produktbeschreibung Produktbeschreibung 4.1. Übersicht Produktkomponenten 1 [Motorfokus-Regler]: zur motorisierten Scharfstellung. [Trigger]: zum Aufnehmen (Einfrieren/Speichern) von Bildern. 2 Objektiv Digital-Kamera: zur Aufnahme visueller Bilder 3 Objektiv Infrarot-Kamera: zur Aufnahme der Thermografie- Bilder. Objektiv wechselbar. 4 Drehring Manuelle Fokussierung: zur manuellen Scharf- stellung. - Seite 13 4 Produktbeschreibung 11 B edientasten: Taste Funktionen Kamera ein-/ausschalten. [OK] Joystick • [OK] drücken: Menü öffnen, Auswahl/Einstellung bestätigen. • [OK] nach oben / unten / rechts / links bewegen = Joystick-Funktion: Funktionen wählen, navigieren [Esc] Aktion abbrechen. 12 S chnittstellen-Terminal USB-Schnittstelle, Netzbuchse zum Anschluss des mitgelieferten Netzteils, Headset-Buchse, Status-LED Status-LED: aus (keine Netzteil angeschlossen), blinkt (Netzteil...
-
Seite 14: Grundlegende Eigenschaften
4 Produktbeschreibung 4.2. Grundlegende Eigenschaften Stromversorgung Die Stromversorgung des Geräts erfolgt über einen wechselbaren Akku oder über das mitgelieferte Netzteil. Bei angeschlossenem Netzteil erfolgt die Stromversorgung auto- matisch über das Netzteil und der Geräte-Akku wird geladen (nur bei Umgebungstemperaturen von 0 bis 40°C). Bei hohen Umgebungstemperaturen kann sich die Ladedauer verlängern. -
Seite 15: Erste Schritte
5 Erste Schritte Erste Schritte 5.1. Inbetriebnahme Akku kontaktieren Akku liegt separat bei und muss eingelegt werden. > Akku vollständig in den Akku-Schacht einschieben, bis dieser einrastet. Die Kamera startet automatisch. Grundeinstellungen vornehmen > Schutzfolie vom Display entfernen. Der Startbildschirm erscheint auf dem Display. Der Dialog Landeseinstellungen (Country settings) wird... -
Seite 16: Produkt Kennenlernen
5 Erste Schritte 1. Abdeckung des Schnittstellen-Terminals der Kamera öffnen (1). 2. Netzteil an die Netzbuchse anschließen (2). 3. Netzstecker an eine Netz-Steckdose anschließen. Die Kamera startet automatisch. Zur Ladung des Akkus kann die Kamera eingeschaltet bleiben oder ausgeschaltet werden. Dies hat keinen Einfluss auf die Dauer des Ladevorgangs. - Seite 17 5 Erste Schritte Speicherkarte einlegen SDHC-Karten (SD High Capacity) werden nicht unterstützt. 1. Deckel des Akku-Fachs auf der Unterseite der Kamera öffnen. 2. Speicherkarte (SD-Karte) in den Kartenschacht (1) einschieben. > Zum Herausnehmen der Speicherkarte: Auf die Speicherkarte drücken, um die Verriegelung zu lösen. IR-Schutzglas montieren / demontieren Montage: 1....
- Seite 18 5 Erste Schritte 3. Neues Objektiv einsetzen, dabei die weißen Markierungen an Objektiv und Gerät aufeinander ausrichten. 4. Objektiv-Fixierring bis zum Anschlag im Uhrzeigersinn drehen. Nicht verwendete Objektive immer in der dafür vorgesehenen Dose im Koffer aufbewahren. > Den Objektivring bis zum Anschlag im Uhrzeigersinn drehen, das Objektiv in die Dose legen und diese verschließen.
- Seite 19 5 Erste Schritte Bild aufnehmen (einfrieren / speichern) > [Trigger] drücken. Das Bild wird eingefroren (Standbild). Soll das Bild gespeichert werden, kann über die linke Kurzwahl- taste [Ordner] der gewünschte Speicherort eingestellt werden, siehe Neuen Ordner anlegen, Seite 24. • IR-Bild oder IR-/Echtbild wird angezeigt: IR-Bild wird gespeichert, Echtbild wird als Anhang des IR-Bildes in der gleichen Datei gespeichert.
-
Seite 20: Funktion
5 Erste Schritte 2. Joystick nach oben/unten bewegen, um die gewünschte Funktion zu wählen. Funktion Beschreibung Bildtyp Display-Anzeigemodus wechseln: IR-Bild, Echtbild oder IR-/Echtbild. Palette Farbpalette für das IR-Bild wechseln. Emissionsgrad… Emissionsgrad und Reflektierte Temperatur einstellen. Skala… Skalengrenzen einstellen. Abgleich Manuellen Nullpunktabgleich durchführen. 3.... -
Seite 21: Produkt Verwenden
6 Produkt verwenden Produkt verwenden 6.1. Menü-Funktionen 6.1.1. Messfunktionen 1-Punkt-Messung 1-Punkt-Messung ist die Standard-Messfunktion. Ist diese aktiviert ( ), sind über die Kurzwahltasten alle verfügbaren Optionen anwählbar. > [OK] Messfunktionen [OK] 1-Punkt-Messung | [OK]. Ist die 1-Punkt-Messung aktiviert, kann bei eingefrorenen und gespeicherten Bildern das Fadenkreuz mit dem Joystick bewegt... - Seite 22 6 Produkt verwenden > [OK] Messfunktionen Min/Max Bereich | [OK]. Isotherme Isotherme zeigt Temperaturen in einem wählbaren Temperatur- bereich in einer einheitlichen Farbe an. Ist Isotherme aktiviert ), sind die Kurzwahltasten mit den Funktionen Isotherme Emissionsgrad… fest belegt und können nicht geändert werden. Bei eingefrorenen Bildern ist das Fadenkreuz bewegbar.
- Seite 23 6 Produkt verwenden Der Dialog Taupunkt wird geöffnet. Die Taupunkttemperatur kann eingegeben werden. Soll das Bild über die Software IRSoft ausgewertet werden, müssen die Werte für Umgebungstemperatur und Umgebungsfeuchte eingegeben werden. Fehlen diese Werte, ist das Bild mit der Software nicht auswertbar! 2....
-
Seite 24: Bildergalerie
6 Produkt verwenden 6.1.2. Bildergalerie Bilder anzeigen… 1. [OK] Bildergalerie [OK] Bilder anzeigen… [OK] Der Dialog Ordner wird geöffnet. Der Ordnername des geöffneten Ordners wird in der Kopfzeile angezeigt. ROOT bezeichnet den Basisordner (oberste Ebene). Die gespeicherten Daten werden als Vorschaubilder angezeigt (Bildübersicht). -
Seite 25: Skala
6 Produkt verwenden Der Ordnername kann aus bis zu 8 Zeichen bestehen. Falsche Eingaben können über die rechte Kurzwahltaste [◄C] gelöscht werden. 3. Linke Kurzwahltaste [Ordner anlegen] drücken, um den Ordner anzulegen. Alles löschen 1. [OK] Bildergalerie [OK] Alles löschen… [OK] Es erfolgt eine Sicherheitsabfrage, ob alle Dateien auf der Speicherkarte gelöscht werden sollen. -
Seite 26: Anzeige
6 Produkt verwenden 6.1.4. Anzeige… Anzeigeoptionen wählen Die Darstellung kann durch Ein-/Ausblenden der Elemente Fadenkreuz, Temperaturskala und Kurzwahltasten angepasst werden. Ausgeblendete Funktionstasten können durch Drücken einer Kurzwahltaste wieder eingeblendet werden: Der erste Tastendruck blendet die Funktionstasten wieder ein. Um eine Funktion auszulösen, muss ein weiterer Tastendruck erfolgen. - Seite 27 6 Produkt verwenden Material (Materialtemperatur) Emissionsgrad Aluminium, walzblank (170°C) 0.04 Baumwolle (20°C) 0.77 Beton (25°C) 0.93 Eis, glatt (0°C) 0.97 Eisen, abgeschmirgelt (20)°C 0.24 Eisen mit Gusshaut (100°C) 0.80 Eisen mit Walzhaut (20°C) 0.77 Gips (20°C) 0.90 Glas (90°C) 0.94 Gummi, hart (23°C) 0.94 Gummi, weich-grau (23°C)
- Seite 28 6 Produkt verwenden oder Maschinen) in der Nähe des Messobjekts sind, sollte die Strahlungstemperatur dieser Hitzequellen (z. B. mittels Globe- Thermometer) ermittelt und verwendet werden. Die reflektierte Temperatur hat nur geringe Auswirkungen auf Objekte mit hohen Emissionsgraden. Emissionsgrad / Reflektierte Temperatur einstellen Es kann zwischen einem benutzerdefinierten Emissionsgrad und 8 Materialien mit fest hinterlegtem Emissionsgrad gewählt werden.
-
Seite 29: Palette
6 Produkt verwenden 6.1.6. Palette Farbpalette für das IR-Bild umschalten Es kann zwischen 4 vorgegebenen Paletten gewählt werden. Die derzeit aktivierte Option wird mit einem Häkchen ( ) gekenn- zeichnet. 1. [OK] | Palette| [OK]. Joystick nach oben / unten bewegen, um die gewünschte Option anzuwählen. - Seite 30 6 Produkt verwenden Joystick nach oben / unten bewegen, um die Einstellung zu ändern. 5. Eingabe mit [OK] bestätigen. 6. Einstellungen mit Übernehmen bestätigen. Optik… Die mit dem Gerät abgeglichenen Objektive werden angezeigt. Es können nur die angezeigten Objektive verwendet werden. Der im Gerät registrierte Hochtemperatufilter wird angezeigt.
- Seite 31 6 Produkt verwenden > Joystick nach rechts bewegen und [OK] drücken. Joystick nach oben / unten bewegen, um die Einstellung zu ändern. Eingabe mit [OK] bestätigen. 4. Einstellungen mit [Übernehmen] bestätigen. Audioeinstellungen… Die Lautstärke der Audiowiedergabe und -aufnahme kann eingestellt werden. 1....
-
Seite 32: Messungen Durchführen
6 Produkt verwenden 6.2. Messungen durchführen Wichtige Rahmenbedingungen Beachten Sie bitte die folgenden Rahmenbedingungen um aussagekräftige Messergebnisse zu erhalten. Feuchte-Messung: • Separates Taupunkt-Messgerät zur Verkürzung der Angleich- zeit leicht schwenken. Störquellen (z. B. Atemluft) vermeiden. Bauthermografie, Untersuchung der Gebäudehülle: • Deutliche Temperaturdifferenz zwischen Innen und Außen (ideal: >15°C / >27°F) erforderlich. - Seite 33 6 Produkt verwenden Zum Anlegen eines neuen Ordners, siehe Neuen Ordner anlegen Seite 24. 2. Mit dem Joystick den gewünschten Ordner anwählen und mit [OK] öffnen. Der Ordnername des geöffneten Ordners wird in der Kopfzeile angezeigt. 3. Linke Kurzwahltaste [Übernehmen] drücken, um den geöffneten Ordner auszuwählen.
-
Seite 34: Produkt Instand Halten
7 Produkt instand halten Produkt instand halten Akku wechseln Um den Verlust von Geräteeinstellungen zu verhindern: Wechseln Sie den Akku nur wenn eine Pufferbatterie in das Gerät eingelegt ist oder das Netzteil gesteckt ist. 1. Deckel des Akku-Fachs entriegeln. 2. E ntriegelungstaste drücken. Der Akku wird entriegelt und springt ein Stück aus dem Akku- Schacht heraus. - Seite 35 7 Produkt instand halten 3. Leere Batterie aus der Halterung entnehmen und neue Batterie (Typ CR1632) einlegen. ACHTUNG Falsch eingelegte Batterien können das Produkt beschädigen! > Beim Einlegen der Batterien Polung beachten (siehe Bedruckung Deckelinnenseite. 4. Batteriehalterung in den Batterieschacht einschieben.
-
Seite 36: Tipps Und Hilfe
8 Tipps und Hilfe Tipps und Hilfe 8.1. Fragen und Antworten Frage Mögliche Ursachen / Lösung Hinweis Backup-Batterie 1. Meldung mit [OK] bestätigen. leer oder nicht 2. Pufferbatterie wechseln, siehe vorhanden wird angezeigt. Pufferbatterie wechseln, Seite 34.. Fehler Keine Speicherkarte defekt oder nicht Speicherkarte eingelegt eingelegt. -
Seite 37: Zubehör Und Ersatzteile
8 Tipps und Hilfe Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact 8.2. Zubehör und Ersatzteile Beschreibung Artikel-Nr. Linsen-Schutzglas 0554 8805 Zusatzakku 0554 8852... - Seite 40 0970 8760 de 01 V01.06 de...
