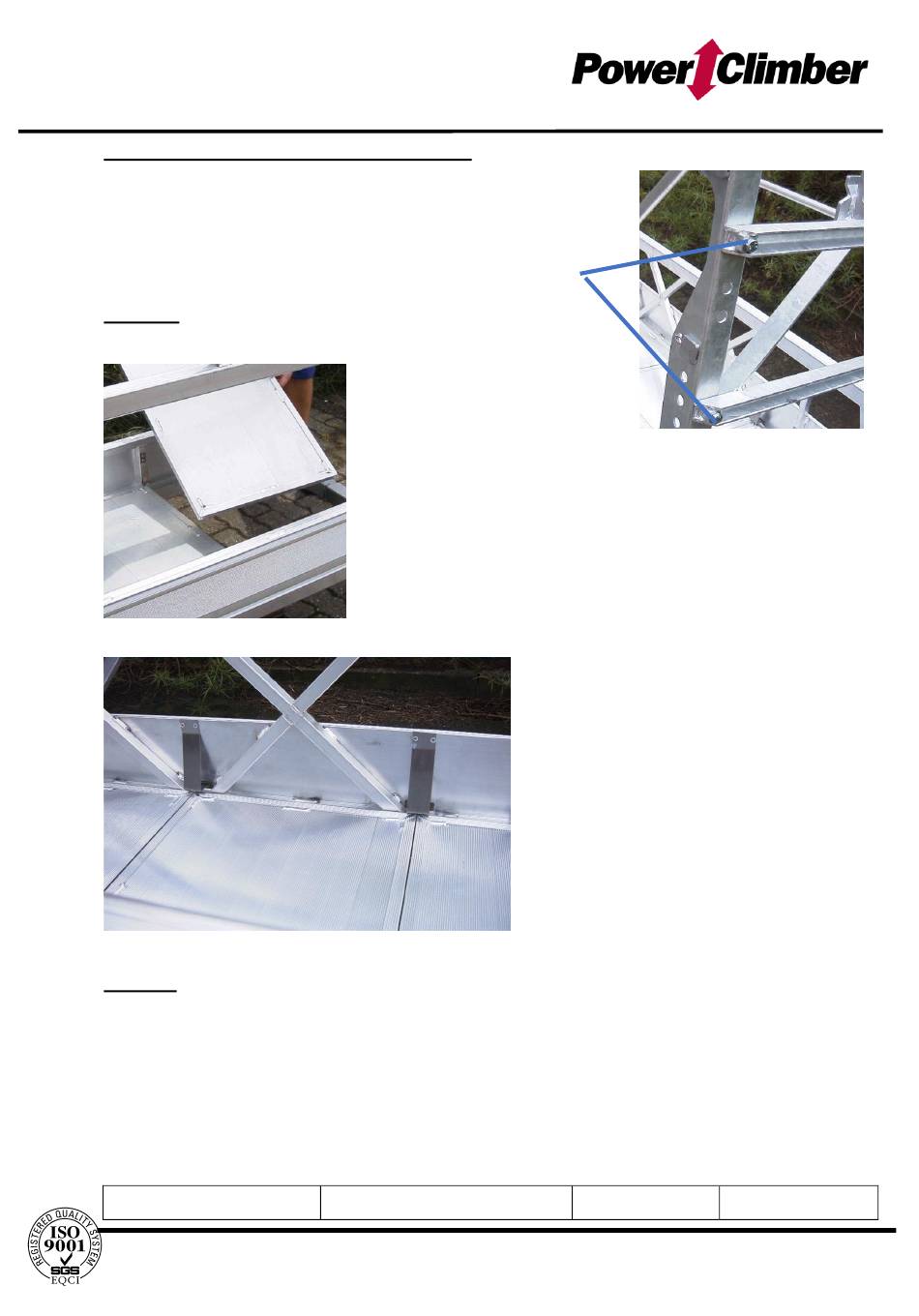

3) Montage des Endrahmens mit Steigbügel
Klappen Sie den Endrahmen auf
Befestigen Sie den Bügel am Endrahmen (mit 4 x M12-Schrauben).
Verbinden Sie Endrahmen mit Seitenrahmen mit 4 Safe-Fix-Stiften.

4) Boden

Legen Sie den Boden (flache Seite nach oben) wie abgebildet ein.
Prüfen Sie, ob alle 4 Haltefedern vorhanden sind.
Hinweis:
- Zum Entfernen des Bodens auf die Feder drücken und gleichzeitig den Boden anheben
- Es gibt nur eine Bodenplattengröße Je nach Abschnittslänge wird eine unterschiedliche
Anzahl von Bodenplatten benötigt
o Abschnitt A: 2 Bodenplatten
o Abschnitt B: 3 Bodenplatten
o Abschnitt C: 4 Bodenplatten
o Abschnitt D: 5 Bodenplatten
Referenz: 38762-E
Tel. +32-3-451 05 00
Dieses Dokument und sämtliche Kopien sind Eigentum von Power Climber BVBA. Die angegebenen Maße und Daten verstehen sich als indikative Angaben.
Der Benutzer muss dafür sorgen, dass die Geräte mit örtlichen Gesetzen und Vorschriften übereinstimmen.
2 M12-
Schrauben jeder
Seite
at each side
