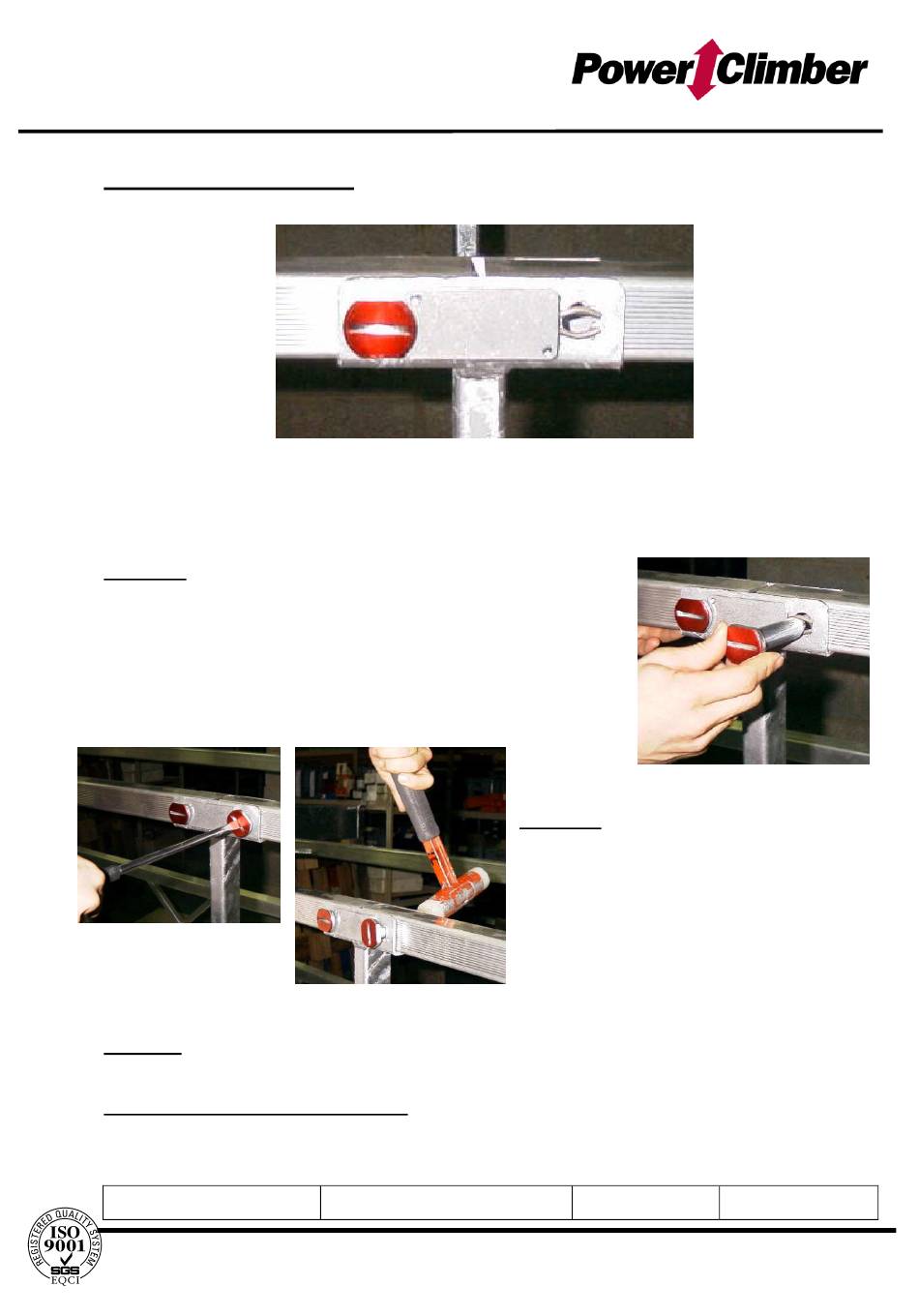

SafeFix-Stift-System

Das patentierte SafeFix-Stift-System ist eine einstufige Methode zum Einsetzen und Einrasten,
um MODULO®-Plattformkomponenten zu montieren.
Der Kerbstift wird durch eine am Bügel oder U-Rahmen montierte Feder fixiert.
Einsetzen:
•
Richten Sie den Stift nach dem Loch so aus, dass der
Schlitz am Sockel des Stifts horizontal ist
•
Stift von außen eindrücken, bis die Feder in den Nuten am
Schaft des Stiftes einrastet
•
Drehen Sie bei Bedarf den Stift, bis der Schlitz waagerecht
ist und die Federn eingesetzt sind.
•
Stellen Sie sicher, dass der Stift gesichert ist
Hinweis: Der Stift kann mit einem Hammer und einem Schraubendreher ausgerichtet werden.
ACHTUNG: Lebensdauer der Federn: Die Federn müssen ersetzt werden, wenn sie keinen
Druck mehr auf die Nuten des Stiftschafts ausüben.
Referenz: 38762-E
Tel. +32-3-451 05 00
Dieses Dokument und sämtliche Kopien sind Eigentum von Power Climber BVBA. Die angegebenen Maße und Daten verstehen sich als indikative Angaben.
Der Benutzer muss dafür sorgen, dass die Geräte mit örtlichen Gesetzen und Vorschriften übereinstimmen.
Ausgabedatum: 2020 März 17
E-mail: Info@PowerClimber.com
Website: www.PowerClimber.be
Entfernen:
•
Drehen Sie den Stift ¼ Umdrehung,
bis der Schlitz senkrecht steht (und
die Federn sich nicht mehr in den
Nuten befinden) und ziehen Sie den
Stift heraus.
