Bader KR-454 Bedienungsanleitung

Digitaler klimaregler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

DIGITALER KLIMAREGLER KR- 451
BEDIENUNGSANLEITUNG
NEOPLAN
KLIMAREGLER KR- 451
Stand: Januar 2003
Version 1.25
Elektroniksysteme für Fahrzeugtechnik und Industrieautomation
Seite:
1
D-71691 Freiberg / Neckar, Siemensstraße 21
von:
40
INDUSTRIE-ELEKTRONIK
04513520.DOC
Tel.: 07141 / 68877 - 0
Fax: 07141 / 68877 - 39
Ausgabe: September 2000 V 1.23
Copyright © BADER GmbH
Technische Änderungen vorbehalten!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bader KR-454

  • Seite 1 Version 1.25 Elektroniksysteme für Fahrzeugtechnik und Industrieautomation Seite: D-71691 Freiberg / Neckar, Siemensstraße 21 von: INDUSTRIE-ELEKTRONIK 04513520.DOC Tel.: 07141 / 68877 - 0 Fax: 07141 / 68877 - 39 Ausgabe: September 2000 V 1.23 Copyright © BADER GmbH Technische Änderungen vorbehalten!

  • Seite 2: Wichtige Sicherheitshinweise

    DIGITALER KLIMAREGLER KR- 451 ACHTUNG! WICHTIGE SICHERHEITSHINWEISE: Als Führer eines Fahrzeugs müssen Sie Ihre volle Aufmerksamkeit dem Straßenverkehr widmen! Bedienen Sie daher Ihren Klimaregler immer so, daß Sie stets der aktuellen Verkehrssituation gewachsen sind. In kritischen Situationen raten wir von einer Bedienung ab. Bedenken Sie, daß...

  • Seite 3: Inhaltsverzeichnis

    DIGITALER KLIMAREGLER KR- 451 INHALT: SEITE Tastenbelegung der Frontplatte Tastenbelegung Klimaregler Fahrgastraum LED-Anzeige KURZANLEITUNG KLIMAREGLER BESCHREIBUNG DER TASTENFUNKTION 3.1 Bedienung Fahrerplatz (Frontbox) 3.2 Bedienung Klimaregelung Fahrgastraum 3.3 Stellen der Uhrzeit 3.4 Programmieren der Zusatzheizung FEHLER-DIAGNOSE 4.1 Fehler - Speicherung 4.2 Fehlerspeicher aufrufen und löschen 4.3 Liste der Fehlermeldungen Einstockbus SONDERFUNKTIONEN 5.1 Helligkeitsregelung der LED-Anzeige...

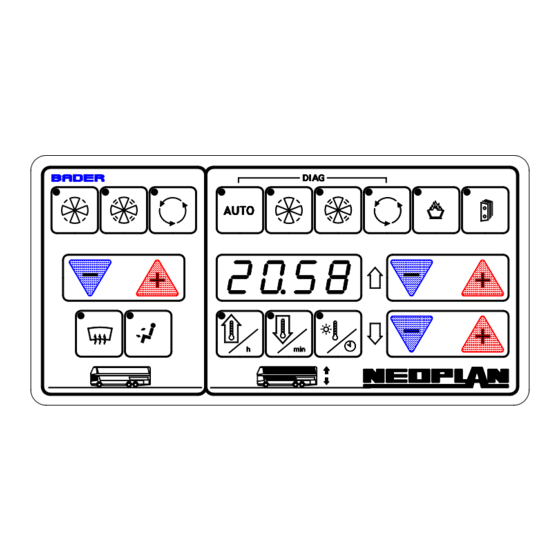

  • Seite 4: Tastenbelegung Der Frontplatte

    DIGITALER KLIMAREGLER KR- 451 1. TASTENBELEGUNG DER FRONTPLATTE Tastenbelegung Temperatur Fahrerplatz (Frontbox) Taste S1: Frontboxgebläse Stufe I Taste S2: Frontboxgebläse Stufe II Taste S3: Klappe Frischluft/Umluft Taste S4: Klappe Scheiben + Scheibendefrost Taste S5: Klappe Fahrerplatz /Mittelgang Taste S4+S5: Lampentest bei ausgeschalteter Zündung Taste S15: Sollwerttaste ( - ) für Ventilstellung am Fahrerplatz (Frontbox) Taste S16:...

  • Seite 5: Tastenbelegung Klimaregelung Fahrgastraum

    DIGITALER KLIMAREGLER KR- 451 Tastenbelegung Klimaregelung Fahrgastraum Taste S6: -Automatikbetrieb bei eingeschalteter Zündung -Diagnosebetrieb bei ausgeschalteter Zündung mit S9 Taste S7: -Lüftungsbetrieb Stufe I Taste S8: -Lüftungsbetrieb Stufe II Taste S9: -Klappe Außenluft/Umluft bei eingeschalteter Zündung mit S6 Taste S10: -Zusatzheizung Taste S11: -Konvektoren ein/aus...

  • Seite 6: Kurzanleitung Klimaregler

    DIGITALER KLIMAREGLER KR- 451 2. KURZANLEITUNG Diese Anleitung ermöglicht eine Übersicht der einzelnen Funktionen des Klimareglers KR-451. ANZEIGE Als Grundanzeige bei eingeschalteter Zündung wird immer die Außentemperatur ausgegeben. Bei ausgeschalteter Zündung blinkt der Dezimalpunkt zwischen der Minuten- und Stundenanzeige als Kontrolle für die Funktion des Mikroprozessors. Im Testmodus wird die Anzeige zur Dateninformation für die Fehlererkennung benutzt.

  • Seite 7: Beschreibung Der Tastenfunktion

    DIGITALER KLIMAREGLER KR- 451 3. BESCHREIBUNG DER TASTENFUNKTIONEN 3.1 BEDIENUNG FAHRERPLATZ (FRONTBOX) Tasten S15, S16: Sollwerteinstellung für Temperatur Fahrerplatz Einstell- und Anzeigebereich 0 bis 100 in 1er - Schritten Der aktuelle Sollwert des Fahrerplatzes wird durch kurzes Betätigen ( Drücken und Loslassen ) der Tasten S15 oder S16 auf dem Display angezeigt.

  • Seite 8: Bedienung Klimaregelung Fahrgastraum

    DIGITALER KLIMAREGLER KR- 451 Grundzustand: Klappe auf Wird die Taste kürzer als 2 Sekunden betätigt, wird die Klappe geöffnet oder geschlossen. Bei geöffneter Klappe leuchtet die Tasten-LED S4. Wird die Taste länger als 2 Sekunden betätigt, wird die Defrost- funktion eingeleitet. Das heisst: - Klappe Scheibe geht auf, Tasten - LED S4 blinkt - Klappe Mittelgang geht zu, Tasten - LED S5 geht aus - Klappe Umluft geht zu (Frischluft), Tasten - LED S3 geht aus...
  • Seite 9 DIGITALER KLIMAREGLER KR- 451 Durch Betätigung der Taste S6 kann der Automatikbetrieb ausgeschaltet werden. Die automatische Regelung ist nur bei laufendem Motor möglich. Beim Ausschalten der Zündung werden in jedem Fall Gebläse und die Klimaanlage abgeschaltet. Die Motorventile und Klappen verbleiben dabei in ihrer Stellung. Bei Automatikbetrieb wird die Raumtemperatur unter Einsatz der Anlagenkomponenten (Gebläse, Klimaanlage, Heizung) auf die mit den Sollwerttasten eingestellten Temperaturen selbsttätig...

  • Seite 10: Stellen Der Uhrzeit Und Anzeigendimmer

    DIGITALER KLIMAREGLER KR- 451 Taste S10: ZUSATZHEIZUNG Bei Betätigung wird die Zusatzheizung gestartet. Der Betrieb der Zusatzheizung wird durch die Tastenleuchte bestätigt. Bei Heizungsstörung/Verriegelung blinkt die Leuchte. Taste S11: KONVEKTOREN Mit dieser Taste werden die Konvektoren ein- bzw. ausgeschaltet. Dabei werden diese in Abhängigkeit der eingestellten Temperatur (Sollwerttasten S17, S18) auch im Lüftungsbetrieb über eigenen Fühler geregelt.

  • Seite 11: Stellen Der Uhrzeit

    DIGITALER KLIMAREGLER KR- 451 3.3 STELLEN DER UHRZEIT Taste S14: AUSSENTEMPERATUR/UHRZEIT VORAUSSETZUNG: Motor aus, Zündung aus!! Mit Taste S14 wird der Uhrstellmodus aufgerufen. Die Tasten S12 und S13 leuchten auf. Am Display wird die im Moment anstehende Uhrzeit angezeigt. Wird keine weitere Taste betätigt, erlischt die Anzeige nach ca.

  • Seite 12: Programmieren Der Zusatzheizung

    DIGITALER KLIMAREGLER KR- 451 PROGRAMMIEREN DER ZUSATZHEIZUNG Taste S14 Es gelten zur Programmierung der Zeituhr für die Zusatzheizung die gleichen Bedienungsschritte wie für das Stellen der Uhrzeit. Nach Drücken der Taste S14 (Stellmodus) muß jedoch anschließend innerhalb ca. 5 Sekunden die Taste S10 Taste S10 (ZUSATZHEIZUNG) betätigt werden.

  • Seite 13: Fehler-Diagnose

    DIGITALER KLIMAREGLER KR- 451 FEHLER-DIAGNOSE Der Klimaregler KR-451 ist mit einem aufwendigen Programm zur Fehlerdiagnose ausgestattet. Bei einer ersten Inbetriebnahme des Gerätes, führt das Gerät einen Selbsttest und einen Bustest durch. Werden dabei Fehler erkannt, werden diese sofort im Display angezeigt und in den Fehlerspeicher geschrieben.

  • Seite 14: Fehler-Speicherung

    DIGITALER KLIMAREGLER KR- 451 4.1 FEHLER-SPEICHERUNG Tritt während einer Fahrt ein Fehler auf, oder wurde bei einem Selbsttest (RESET) ein Fehler erkannt und quittiert, bleibt die Fehlernummer im sog. Fehlerspeicher des Gerätes erhalten und kann bei Bedarf aufgerufen und gelöscht werden. 4.2 FEHLERSPEICHER AUFRUFEN UND LÖSCHEN Der Inhalt des Fehlerspeichers kann bei ausgeschalteter Zündung durch gleichzeitiges Betätigen der Tasten S6 und S9 aufgerufen...

  • Seite 15: Liste Der Fehlermeldungen Einstockbus

    DIGITALER KLIMAREGLER KR- 451 4.3 LISTE DER FEHLERMELDUNGEN - EINSTOCKBUS Fehler Betriebsstundenzähler auf 0 gestellt Fehler Kurzschluß Außenfühler Fehler Kabelbruch Außenfühler Fehler Kurzschluß Raumfühler Fehler Kabelbruch Raumfühler Fehler Kurzschluß Dachkanalfühler Fehler Kabelbruch Dachkanalfühler Fehler Kurzschluß Konvektorfühler vorne Fehler Kabelbruch Konvektorfühler vorne Fehler Kurzschluß...
  • Seite 16 DIGITALER KLIMAREGLER KR- 451 Fehlermeldungen: Spannungsfehler Fehler Ventilpotispannung fehlt Fehler Ausgänge Ventilmotoren oder Stellmotoren Frontbox überlastet Fehler Ventilzuordnung (Ventil - Poti) falsch Fehler Ausgänge überlastet (Gesamtstrom) Fehler Frontbox Stufe 1 Überstrom oder Leitungsbruch Fehler Frontbox Stufe 2 Überstrom oder Leitungsbruch Notizen: Elektroniksysteme für Fahrzeugtechnik und Industrieautomation Seite:...

  • Seite 17: Sonderfunktionen

    DIGITALER KLIMAREGLER KR- 451 5. SONDERFUNKTIONEN 5.1 HELLIGKEITSEINSTELLUNG DER LED-ANZEIGEN Der Klimaregler KR-451 ist mit einer Helligkeitssteuerung ausgestattet, die bei eingeschaltetem Fahrlicht die Anzeige abdunkelt. Dabei kann die Helligkeit in 2 Stufen vom Fahrer selbst bestimmt werden. Die Einstellung erfolgt bei nicht eingeschalteter Zündung im "DIAGNOSEMODUS": Es werden gleichzeitig die Tasten S6 und S9 betätigt.

  • Seite 18: Maximal-/Minimalstellung Der Sollwerteinstellung Raumtemperatur (Override- Modus)

    DIGITALER KLIMAREGLER KR- 451 MAXIMAL-/MINIMALSTELLUNG DER SOLLWERTEINSTELLUNG RAUMTEMPERATUR (OVERRIDE- MODUS) Override - Modus Heizen (ungeregeltes Heizen) Solltemperatur mit Taste S18 auf Maximum 28°C stellen und loslassen. Dann Taste S18 länger als 2 Sekunden drücken, in der Anzeige erscheint ein „ H “ , das System heizt ungeregelt. Dabei werden alle Stellglieder der Heizung (Motorventile, Konvektorventile) voll geöffnet.

  • Seite 19: Rückstellen Der Internen Speicher (Reset)

    DIGITALER KLIMAREGLER KR- 451 5.4 RÜCKSTELLEN DER INTERNEN SPEICHER (RESET) Die internen Speicher des Klimareglers KR-454 können im Störungsfall durch Abklemmen Versorgungsspannung, Betätigen des Notschaltmoduls, oder durch einen RESET mittels der Tastatur am Klimaregler zurückgestellt werden. RESET wird ausgelöst durch gleichzeitiges Betätigen der Tasten S1 und S11.

  • Seite 20: Sonderfunktion Der Anzeige

    DIGITALER KLIMAREGLER KR- 451 5.7 SONDERFUNKTIONEN DER ANZEIGE Der Klimaregler KR-454 gibt durch Aufleuchten einzelner Dezimalpunkte in der LED- Anzeige Auskunft über verschiedene Betriebszustände der Klimaregelung. Bei Zündung ein blinkt der Dezimalpunkt der zweiten Ziffer. Dieser Punkt blinkt auch bei Unterspannung auf (< 22,5 V), jedoch mit kurzen Blinkimpulsen.

  • Seite 21: Rechner-Schnittstelle

    6.2 RECHNER-SCHNITTSTELLE: Für Testzwecke befindet sich auf der rechten Seite des NSM-450 eine Steckbuchse für den Prüfrechner (z.B. LAPTOP). Es dürfen nur Systeme der Fa. NEOPLAN oder BADER GmbH angeschlossen werden! 7. ZUSATZGERÄTE im SPACELINER (Sonderausführung) 7.1 NOTSCHALTER-LÜFTUNG UND RECHNER-SCHNITTSTELLE RS-232 Das Notschaltermodul Type FBS-450/477 ist mit einem Notschalter für die Dachkanal-...

  • Seite 22: Bedienteil Für Frontbox-Oberdeck (Nur Spaceliner)

    DIGITALER KLIMAREGLER KR- 451 7.3 BEDIENTEIL FÜR FRONTBOX-OBERDECK (nur Spaceliner): Einstell- und Anzeigebereich 0 bis 100 in 5er - Schritten Der aktuelle Sollwert der Frontbox Oberdeck wird durch kurzes Betätigen ( Drücken und Loslassen ) der Tasten S1 oder S2 (FBS) auf dem Display des Klimareglers angezeigt. Anzeige z.B.

  • Seite 23: System-Selbsttest

    DIGITALER KLIMAREGLER KR- 451 8. SYSTEM-SELBSTTEST Der Klimaregler KR-454 besitzt eine spezielle Betriebsart, in der die einzelnen Regelkreise und Kontrollorgane geprüft werden können, im folgenden Selbsttest genannt. Diese Betriebsart ist nur bei eingeschalteter Zündung sinnvoll. Der Selbsttest wird durch gleichzeitiges Betätigen der Tasten S6 und S11 eingeschaltet.

  • Seite 24: Die Testprogramme Im Detail

    DIGITALER KLIMAREGLER KR- 451 8.1. DIE TESTPROGRAMME IM DETAIL PROGRAMM 1: Mit diesem Prüfprogramm wird die Tastenbeleuchtung am Bedienteil getestet. Die Tasten-LEDs leuchten nacheinander auf; in der Anzeige erscheint "LED". Mit der Taste AUTO wird das Testprogramm beendet. PROGRAMM 2: Dieses Testprogramm dient zum überprüfen der 7-Segment-Anzeige.

  • Seite 25: Zuordnung Der Ventile Einstockbus (City)

    DIGITALER KLIMAREGLER KR- 451 PROGRAMM 5: Dieses Testprogramm dient zum überprüfen der Ventile. Mit den Tasten S12 und S13 wird das Ventil 1...6 gewählt. Die Ventilnummer erscheint links in der Anzeige, rechts die Ventilstellung von 0%...100%. Mit den Taste S15 und S16 (Fahrerplatztemperatur) wird das jeweils gewählte Ventil auf oder zugefahren.

  • Seite 26: Zuordnung Der Fühler Einstockbus

    DIGITALER KLIMAREGLER KR- 451 PROGRAMM 6: Hier werden die Temperaturen aller Fühler angezeigt. Mit den Tasten S12 und S13 werden die Fühler 1...11 gewählt. Die Nummer des Fühlers erscheint links in der Anzeige, die Fühlertemperatur wird rechts angezeigt. Zuordnung der Fühler Einstockbus : Fühler 1: Außentemperatur Fühler 2:...

  • Seite 27: Zuordnung Der Ausgänge

    DIGITALER KLIMAREGLER KR- 451 PROGRAMM 8: Mit diesem Programm werden die Ventil- und Servomotor- ausgänge I/1...8 getestet. Links in der Anzeige erscheint "v1". Mit den Tasten S12 und S13 werden die Ausgänge 1...8 gewählt. Die Nummer wird in der Anzeige rechts dargestellt. Mit der Taste AUTO wird das Testprogramm verlassen.

  • Seite 28: Zuordnung Der Ausgänge Einstockbus

    DIGITALER KLIMAREGLER KR- 451 PROGRAMM 9: Mit diesem Testprogramm werden die Ventilausgänge II/1...8 getestet. Links in der Anzeige erscheint "v2". Mit den Tasten S12 und S13 werden die Ausgänge 1...8 gewählt. Die Nummer wird in der Anzeige rechts dargestellt. Zuordnung der Ausgänge Einstockbus: Ausgang 1: Konvektorventil vorn zu Ausgang 2:...

  • Seite 29: Fehlerliste Mit Abhilfe Im Einstockbus

    DIGITALER KLIMAREGLER KR- 451 PROGRAMM 11: Hier wird die Ventilkennlinie des Frontboxventils der Verstellanzeige angepasst. Damit kann die Nullstellung des Ventils zur tatsächlichen Wasserabsperrung korrigiert werden. Es wird dadurch erreicht, daß der Fahrer zur Öffnung des Frontboxventils nicht beispielsweise 10 oder 20 Schritte vorgeben muß, bis das Ventil tatsächlich Wasser durchläßt.
  • Seite 30 DIGITALER KLIMAREGLER KR- 451 Betriebstundenzähler auf 0 gesetzt. Position: Im Gerät integriert. Ursache : Bei Erstbetrieb oder Programmtausch. Maßnahme: Anzeige quittieren, Zündung aus und einschalten. Kurzschluß Außenfühler Position: Unter der Stoßstange vorne links. Ursache : Fühlerkabel defekt. Maßnahme: Kabel isolieren oder tauschen (Nr.1808.001.13). Kabelbruch Außenfühler Position: Unter der Stoßstange vorne links.

  • Seite 31: Klimakompressor Rückmeldung Fehlt

    DIGITALER KLIMAREGLER KR- 451 Ursache : Ein Draht vom Fühler hat sich gelöst Stecker abgebrochen Kabel abgeschnitten Maßnahme: Stecker am Klimacenter oder Fühler prüfen. Kabel auf gesamte Länge prüfen. Maßnahme: Stecker am Klimacenter oder Fühler prüfen. Kurzschluß Konvektorfühler hinten; (nur Schweden) Position: Über dem Konvektor rechts hinten 13.-14.

  • Seite 32: Standheizung (Webasto), Rückmeldung Fehlt

    DIGITALER KLIMAREGLER KR- 451 Klimakompressor Füllstand prüfen Verdampfer- und Kondensatorgebläse prüfen und ggf. ersetzen Filtermatte prüfen, ggf. reinigen oder ersetzen Klimakupplung prüfen (Freilaufdiode, Ansteuerrelais) Umluft-/Frischluftklappe prüfen Keilriemen zum Klimakompressor prüfen Standheizung (Webasto), Rückmeldung fehlt Position: Die Standheizung sitzt an der Wasserstation im Motorraum oder in einem separaten Fach in der unmittelbaren Nähe des Motorraumes Ursache :...

  • Seite 33: Ventilpotispannung Fehlt (+5 V)

    DIGITALER KLIMAREGLER KR- 451 Propventil Konvektor vorne Poti defekt Position: Das Wasserventil sitzt hinter der ersten Stufe im Treppenaufgang Mitteleinstieg Ursache : Stecker nicht richtig eingesteckt Ventil defekt Kabel eingeklemmt oder abgebrochen Öffnungswinkel des Motorventils zu gering Maßnahme: Stecker, Ventil und Kabel prüfen Motorventil ggf.

  • Seite 34: Ventilzuordnung (Ventil - Poti) Falsch

    DIGITALER KLIMAREGLER KR- 451 Ventilzuordnung (Ventil - Poti) falsch Position: An allen Ventilen möglich Ursache : Verkabelungsfehler, Ventil Motor und Ventil Poti miteinander vertauscht Maßnahme: Kabelbaum generell überprüfen Ausgänge (Gesamtstrom) überlastet. Position: Alle Verbraucher, die am Klimacenter angeschlossen sind (Motorventile, Relais, Webasto, etc.) Ursache : Gesamtstromaufnahme an den Relaisausgängen über 2 A Verbraucher ohne Hilfsrelais direkt an Klimacenter angeschlossen...

  • Seite 35: Blockschema Der Regelung Im Einstock-Bus

    DIGITALER KLIMAREGLER KR- 451 10. BLOCKSCHEMA DER REGELUNG IM EINSTOCK-BUS 11. Gesamtanschlußbild KR-451 Elektroniksysteme für Fahrzeugtechnik und Industrieautomation Seite: D-71691 Freiberg / Neckar, Siemensstraße 21 von: INDUSTRIE-ELEKTRONIK Tel.: 07141 / 68877 - 0 Fax: 07141 / 68877 - 39 04513520.DOC Ausgabe: Januar 2003 V 1.25 Technische Änderungen vorbehalten!

  • Seite 36: Gesamtanschlußbild Kr- 451C/Sp

    DIGITALER KLIMAREGLER KR- 451 12. Anschlußbild Notschaltmodul NSM-450 Elektroniksysteme für Fahrzeugtechnik und Industrieautomation Seite: D-71691 Freiberg / Neckar, Siemensstraße 21 von: INDUSTRIE-ELEKTRONIK Tel.: 07141 / 68877 - 0 Fax: 07141 / 68877 - 39 04513520.DOC Ausgabe: Januar 2003 V 1.25 Technische Änderungen vorbehalten!
  • Seite 37 DIGITALER KLIMAREGLER KR- 451 Elektroniksysteme für Fahrzeugtechnik und Industrieautomation Seite: D-71691 Freiberg / Neckar, Siemensstraße 21 von: INDUSTRIE-ELEKTRONIK Tel.: 07141 / 68877 - 0 Fax: 07141 / 68877 - 39 04513520.DOC Ausgabe: Januar 2003 V 1.25 Technische Änderungen vorbehalten!

  • Seite 38: Anschlußbild Notschaltmodul/ Frontboxsteuerung Fbs-450

    DIGITALER KLIMAREGLER KR- 451 13. Anschlußbild Notschaltmodul / Frontboxsteuerung FBS-450/477 Stecker X1: Elektroniksysteme für Fahrzeugtechnik und Industrieautomation Seite: D-71691 Freiberg / Neckar, Siemensstraße 21 von: INDUSTRIE-ELEKTRONIK Tel.: 07141 / 68877 - 0 Fax: 07141 / 68877 - 39 04513520.DOC Ausgabe: Januar 2003 V 1.25 Technische Änderungen vorbehalten!
  • Seite 39 DIGITALER KLIMAREGLER KR- 451 Anschlußbild Notschaltmodul / Frontboxsteuerung FBS-450/477 Stecker X2: Elektroniksysteme für Fahrzeugtechnik und Industrieautomation Seite: D-71691 Freiberg / Neckar, Siemensstraße 21 von: INDUSTRIE-ELEKTRONIK Tel.: 07141 / 68877 - 0 Fax: 07141 / 68877 - 39 04513520.DOC Ausgabe: Januar 2003 V 1.25 Technische Änderungen vorbehalten!

  • Seite 40: Technische Daten

    DIGITALER KLIMAREGLER KR- 451 16. Technische Daten Eingänge: 5 Analogeingänge, zum Anschluß von Temperatur- oder sonstigen Sensoren 0-5V DC 5 Digitaleingänge 24V DC 4 Ventilrückmeldungen für Proportionalventile (siehe Vollbrücken- ausgänge) Ausgänge: 2 Leistungsausgänge kontaktlos Max. Laststrom aller Leistungsausgänge 7 Kleinleistungsausgänge kontaktlos 180mA Max.
