PI S7 Benutzerhandbuch
Verwandte Anleitungen für PI S7
Inhaltszusammenfassung für PI S7

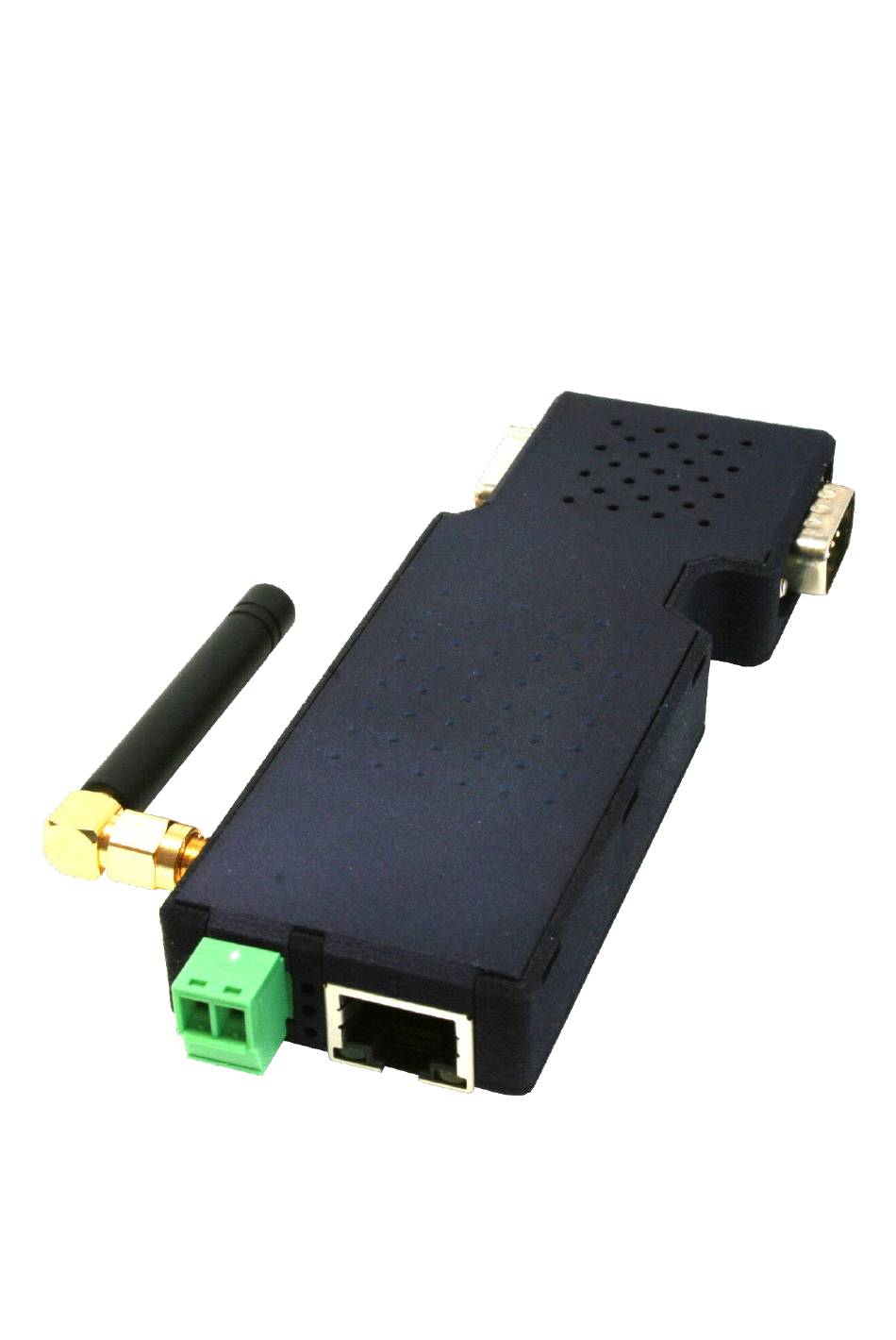

- Seite 1 S7-Bridge Benutzerhandbuch V1.01 Deutsch Handbuch passend zur Firmware V1.01 und neuer! © Copyright by PI 2019...
-
Seite 2: Inhaltsverzeichnis
3.2 Zugriff auf die Website..............6 3.3 Zugriff auf den Bus................7 3.4 Verwendung der Netzwerk-Schnittstellen........7 4 Bedienelemente..................8 4.1 Status-LEDs..................8 4.2 Taster....................8 4.3 Webserver..................9 4.3.1 Seitenaufbau................9 4.3.2 Zugriffsschutz................10 4.3.3 Seite Status................11 4.3.4 Seite Konfiguration..............12 4.3.5 Seite Firmware-Update............19 5 Technische Daten................21 Handbuch S7-Bridge V1.01 Seite 2... -
Seite 3: Allgemeines
„Downloads“ heruntergeladen werden. Dieses Handbuch beschreibt lediglich einige allgemeine Punkte sowie die Bedienung des Webservers der S7-Bridge. Die restliche Funktion und Bedienung des Geräts ist mit dem S7-LAN identisch und wird im S7-LAN-Handbuch genauer beschrieben. Das Handbuch richtet sich an folgende Benutzergruppen: •... -
Seite 4: Anforderungen An Den Bediener
1.4 Besonderheiten Plötzliche Temperaturschwankungen können eine Betauung im Gerät verursachen. Betauung beeinträchtigt die Funktion des Geräts. Lagern Sie in einem solchen Fall das Gerät für mindestens 2 Stunden am Einsatzort vor, bevor Sie es verwenden. Handbuch S7-Bridge V1.01 Seite 4... -
Seite 5: Systemvoraussetzungen
Google Chrome). Der Webseiten-Zugriff ist dabei unabhängig vom Betriebssystem oder Webbrowser des verwendeten Computers. Hinweis: Für die Kommunikation mit der Steuerung vom PC aus, benötigen Sie ggf. noch den TIC-Treiber. Lesen Sie hierzu bitte das entsprechende Kapitel im Handbuch vom S7-LAN. Seite Handbuch S7-Bridge V1.01... -
Seite 6: Inbetriebnahme
3 Inbetriebnahme 3.1 Vorbereitung Bevor Sie mit dem Zugriff auf die Website der S7-Bridge beginnen oder mit Ihrer Steuerung kommunizieren können, müssen Sie zunächst die im Kapitel „Systemvoraussetzungen“ genannten Punkte erfüllt haben, d. h. Ihr Gerät muss mit Spannung versorgt werden (über den Bus oder extern) und ggf. -
Seite 7: Zugriff Auf Den Bus
Hinweis: Wenn Sie auf die Website, des in der S7-Bridge enthaltenen, S7-LAN- Moduls zugreifen möchten, dann können Sie dies über die IP-Adresse 192.168.1.56 tun. Die Beschreibung entnehmen Sie bitte dem Handbuch für die S7-LAN-Module. 3.3 Zugriff auf den Bus Für den Zugriff auf den PPI/MPI/Profibus, benötigen Sie noch zusätzlich den Direkttreiber TIC. -
Seite 8: Bedienelemente
Linkstatus an der LAN-Buchse vorhanden RJ45 orange orange aus S7-LAN ist noch nicht bereit blinkt Datenübertragung mit S7-LAN läuft S7-LAN ist bereit Die LED an der Frontseite (in Richtung der PG-Diagnosebuchse) ist eine Multi-Color-LED und verfügt über zwei Farben. Es können auch beide Farben gleichzeitig leuchten. -
Seite 9: Webserver
Standard-Einstellungen, wie in diesem Kapitel beschrieben, wieder erreichbar. Wichtig: Durch das Laden von Werkseinstellungen werden nur die Einstellungen der S7-Bridge, nicht aber des darin enthaltenen S7-LAN-Moduls, zurückgesetzt. 4.3 Webserver Um das Gerät zu konfigurieren und den Status zu prüfen, verfügt das Modul über einen integrierten Webserver. -
Seite 10: Zugriffsschutz
Eintrag „Abmelden“ der nun zusätzlich im Menü als letzter Punkt dargestellt wird: Sobald Sie den Eintrag angeklickt haben, wird Ihnen angezeigt, dass der Vorgang erfolgreich war und Sie werden im Anschluss auf die Startseite weitergeleitet: Handbuch S7-Bridge V1.01 Seite 10... -
Seite 11: Seite Status
Modul meldet durch den Neustart alle Benutzer automatisch ab. 4.3.3 Seite Status Die Seite „Status“, welche zudem die Startseite des Geräts ist, zeigt einige Status-Informationen über das Gerät, die aktuell verwendete Netzwerk-Adresse sowie den Verbindungsstatus an. Seite Handbuch S7-Bridge V1.01... -
Seite 12: Seite Konfiguration
Gruppen aufgeteilt. In der Gruppe „System“ werden lediglich einige Informationen über das Gerät angezeigt. Hier können noch keine Einstellungen vorgenommen werden. Ein Aktualisieren der Firmware ist über die Seite „Firmware- Update“ möglich. Handbuch S7-Bridge V1.01 Seite 12... - Seite 13 Mit dem Button „Datei für Support erzeugen“ haben Sie die Möglichkeit, eine Datei zu erzeugen und in Ihrem Browser herunterzuladen, welche die Konfiguration sowie den Status Ihres Geräts enthält. Diese Informationen können für den technischen Support nützlich sein, falls Sie Probleme mit Ihrem Modul haben sollten. Seite Handbuch S7-Bridge V1.01...
- Seite 14 DHCP Adressen an andere Teilnehmer. IP-Adresse Die IP-Adresse des Geräts. Subnetzmaske Die Subnetzmaske die zusammen mit der IP-Adresse das Netzwerk bildet. Gateway Die IP-Adresse des Gateways. (optional) DNS-Server Die IP-Adresse des DNS-Server. (optional) Handbuch S7-Bridge V1.01 Seite 14...
- Seite 15 Netzwerk verwenden soll / verwendet. Passwort Das Passwort, welches zur Anmeldung am WLAN-Netzwerk notwendig ist. SSID verstecken Gibt an, ob die SSID versteckt werden soll. (nur im Modus Access-Point konfigurierbar) Kanal Der Kanal, den das Netzwerk verwenden soll / Seite Handbuch S7-Bridge V1.01...
- Seite 16 WDS-Modus unterstützt. Sollte Ihr Access-Point diesen Modus nicht unterstützen, so müssen Sie die Option deaktivieren, da andernfalls keine Kommunikation mit der S7-Bridge über WLAN möglich ist. Möchten Sie nach WLAN-Netzwerken in Ihrer Umgebung suchen, da Sie sich bei den Einstellungen Ihres bestehenden WLAN-Netzes nicht sicher sind, dann können Sie in der Zeile „Suchen“...
- Seite 17 Netzwerk. Dies führt zu einer Brücke und kann Ihr komplettes Netzwerk lahm legen. Sind Sie mit Ihrer Konfiguration fertig, so können Sie auf den Button „Konfiguration übernehmen“ klicken. Es wird Ihnen nun folgender Hinweis angezeigt und Sie werden automatisch auf die Startseite weitergeleitet: Seite Handbuch S7-Bridge V1.01...
- Seite 18 Adresse Ihres PCs passt oder Sie nicht mehr per WLAN oder LAN mit dem Gerät verbunden sind. Hinweis: Falls Sie im Gerät den Modus auf „DHCP-Client“ umgestellt haben, dann kann keine automatische Weiterleitung zum Gerät erfolgen, da die neue IP-Adresse des Geräts noch nicht bekannt ist. Handbuch S7-Bridge V1.01 Seite 18...
-
Seite 19: Seite Firmware-Update
Produktseite (falls verfügbar) herunter und klicken Sie dann auf „Durchsuchen ...“ um die Datei auszuwählen. Anschließend können Sie auf den Button „Firmware aktualisieren“ klicken, um den Update-Vorgang zu starten. Während des Uploads wird Ihnen nun folgende Meldung angezeigt: Seite Handbuch S7-Bridge V1.01... - Seite 20 Sie auf die Startseite des Geräts weitergeleitet werden. Ist dies nicht der Fall und greifen Sie per WLAN zu, überprüfen Sie bitte, ob die WLAN-Verbindung nicht mehr besteht und bauen Sie diese ggf. erneut manuell auf. Handbuch S7-Bridge V1.01 Seite 20...
-
Seite 21: Technische Daten
AG: PPI/MPI/Profibusschnittstelle 9,6 KBd – 12 Mbd zum PG/PC: 9pol. PG/Diagnose-Buchse 10/100 BaseTX RJ45-Ethernetbuchse Antennenbuchse SMA(f) (IEEE 802.11b/g/n) Betriebstemperatur: 0 - 55°C Protokolle: RFC1006, DHCP, HTTP Gehäuse: ABS-Kunststoffgehäuse Abmessungen: 120 x 43 x 17 mm Seite Handbuch S7-Bridge V1.01...
