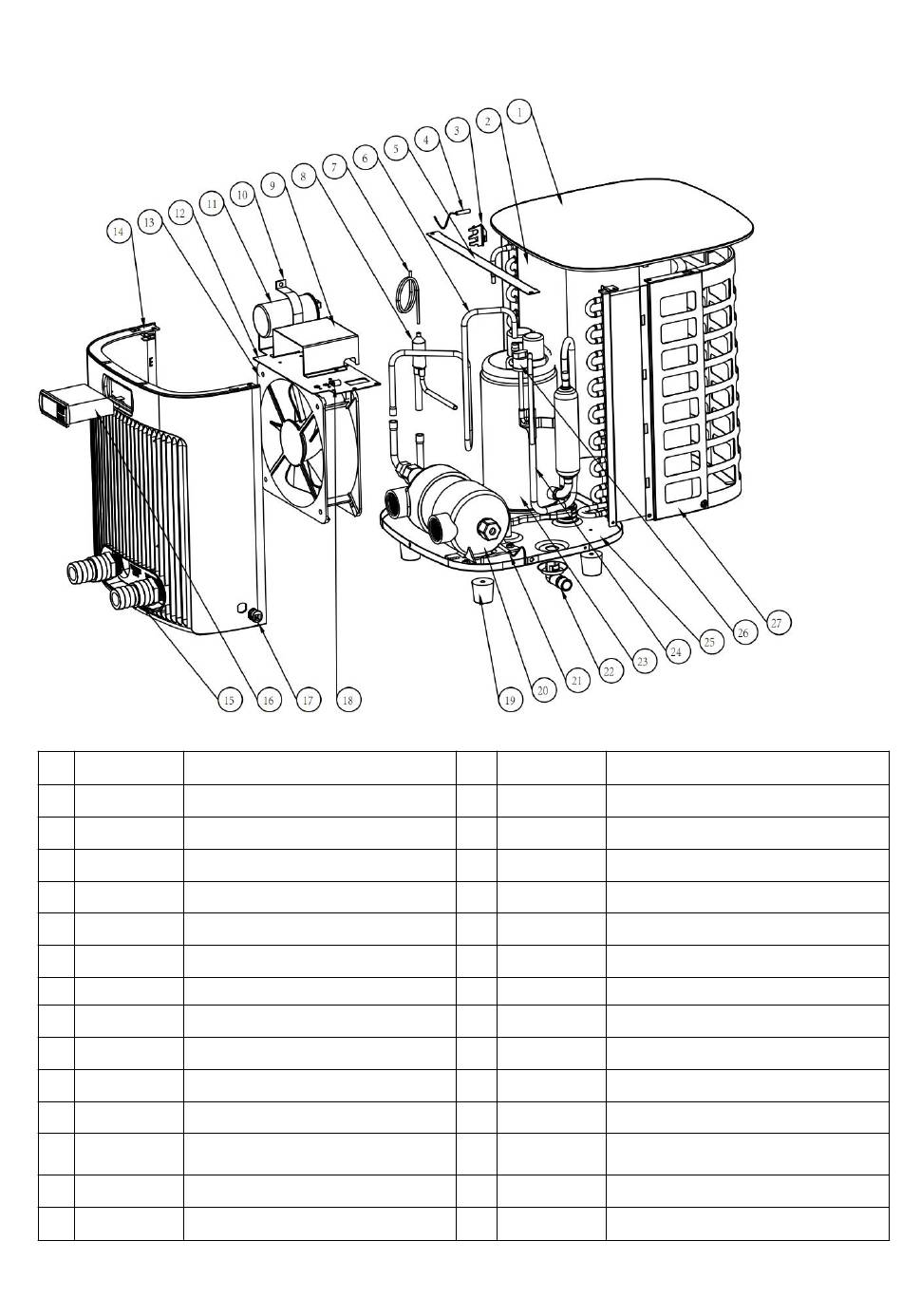

8. Explosionszeichnung

Mini Q25
Mini Q25
No ERP Spare parts
1
133400004 Obere Abdeckung
2
103000366 Verdampfer
3
133020010 Umgebungstemparatur. Sensorclip
4
117110079 Umgebungstemparatur. Fühler T5-TH1
5
108680071 Verdampfer-Trägerplatte
6
113010448 Abflussrohr
109000028 Kapillar
7
8
113090101 Austauscher zu Kapillare
9
108680016 Elektrische Box
10
108010008 Kondensatorklemme
11
111000010 Kompressorkapazität
12
108680070 Obere Abdeckung des Lüftermotors
13
112000071 Lüftermotor-Kit
14
133400003 Frontblende
No ERP Spare parts
15
136010091 Wassereinlass und Wasserauslass
16
117020302 Regler
17
142000151 Netzkabelschnalle
18
136010090 Klipp
19
136020168 Gummifüße
20
102041120 Wärmetauscher aus Titan
117110068 Wassereintrittstemp. Sensor T1-TH6
21
22
136010023 Drainage
23
101000233 Kompressor
24
113020398 Gasrückführung
25
108680068 Bodenwanne
26
116000091 Niederdruckschalter
27
108680069 Rückengrill
