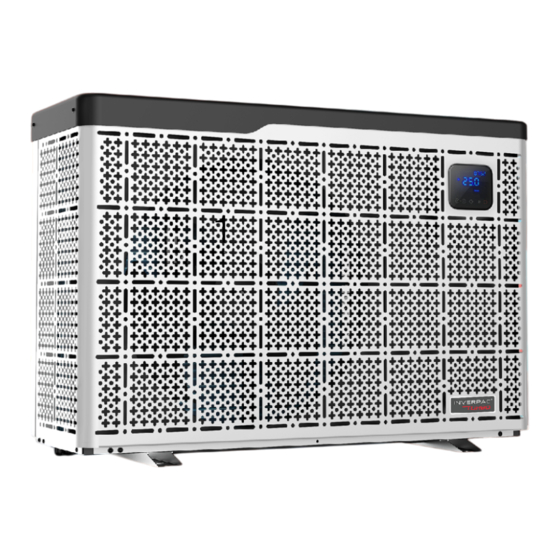

- Seite 1 INVERPAC POOL HEAT PUMP MANUAL BOOK...
- Seite 3 MANUAL BOOK • English manual • Bedienungsanleitung Deutsch • Manuel français • Manuale italiano • Manual en español • Instruction of WIFI connection...
- Seite 5 INVERPAC POOL HEAT PUMP MANUAL BOOK...
- Seite 46 INVERPAC SCHWIMMBAD WÄRMEPUMPE Benutzer- und Wartungshandbuch...
-
Seite 47: Dichtheitsprüfung
Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und die Verordnung (EG) zur Aufhebung Nr. 842/2006 Dichtheitsprüfung 1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 Tonnen CO -Äquivalent oder mehr enthalten und nicht in Schäumen enthalten, müssen sicherstellen, dass das Gerät auf Dichtheit überprüft wird. - Seite 48 INDEX • Spezifikation • Abmessung • Standort und Verbindung • Den Bypass einstellen • Bedienung des Steuergeräts • Fehlerbehebung • Elektronische Verkabelung • Wartung • Explosionszeichnung...
- Seite 49 Bitte bewahren Sie den Kontrolldisplay an einem trockenen Ort, oder schließen Sie die Isolationsabdeckung sorgfältig, um es vor Beschädigung durch Nässe zu schützen. Danke dass Sie INVERPAC TURBO INVERTER für das Beheizen ihres Schwimmbeckens benutzen. Es wird ihr Poolwasser aufheizen und auf einer konstanten Temperatur halten, wenn die Außentemperatur...
-
Seite 50: Spezifikation
1. Spezifikation INVERPAC INVERPAC INVERPAC INVERPAC INVERPAC INVERPAC Modell * Leistung bei Luft 28℃, Wasser 28℃, Luftfeuchtigkeit 80 % Turbo Heizleistung Smart Heizleistung Energieverbrauch 1.45-0.21 1.74-0.14 2.18-0.18 2.5-0.2 3.17-0.24 4.12-0.29 C.O.P. 16-6.7 16-6.7 16-6.7 16-6.7 16-6.7 16-6.7 C.O.P. in Turbo C.O.P. - Seite 51 INVERPAC Modell INVERPAC 30 INVERPAC 35T INVERPAC V25 V30T * Leistung bei Luft 28℃, Wasser 28℃, Luftfeuchtigkeit 80 % Turbo Heizleistung Smart Heizleistung Energieverbrauch 4.84-0.37 5.83-0.5 4.12-0.29 4.84-0.37 C.O.P. 16-6.6 16-6.6 16-6.7 16-6.6 C.O.P. in Turbo C.O.P. at 50% capazität 10.3...
-
Seite 52: Abmessung
Abmessung INVERPAC 09 INVERPAC 11 INVERPAC 14 INVERPAC 16 INVERPAC 20 INVERPAC 25... - Seite 53 INVERPAC V25 INVERPAC V30T INVERPAC 30 INVERPAC 35T...
-
Seite 54: Standort Und Verbindung
Standort und Verbindung Ablassschraube - Installieren Sie die Ablassschraube unter der Bodenplatte - Verbinden Sie sie mit einer Wasserleitung, um das Wasser abzulassen. Hinweis: Heben Sie die Wärmepumpe an, um die Ablassschraube zu installieren. Die Wärmepumpe niemals umkippen, da dies den Kompressor beschädigen könnte. -
Seite 55: Anschluss Zur Steuerung Der Wasserpumpe
Anschluss zur Steuerung der Wasserpumpe Achtung: Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein: 1.Jeder Zusatz von Chemikalien muss in der Rohrleitung stromabwärts der Wärmepumpe stattfinden. 2.Installieren Sie eine Bypass, wenn der Wasserfluss aus der Schwimmbadpumpe mehr als 20% größer ist als der maximal zulässige Durchfluss durch den Wärmetauscher der Wärmepumpe ist. -
Seite 56: Positionierung Der Wärmepumpe
Positionierung der Wärmepumpe Die Einheit wird an jeder gewünschten Position richtig arbeiten, solange die folgenden drei Elemente vorhanden sind: 1. Frische Luft – 2. Elektrizität – 3. Schwimmbecken-filter Die Einheit kann praktisch an jedem Standort im Außenbereich installiert werden, solange die angegebenen Mindestabstände zu anderen Objekten eingehalten werden (siehe Zeichnung unten). -
Seite 57: Typische Anordnung
Typische Anordnung Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypass falls notwendig, muss vom Benutzer oder Installateur bereitgestellt werden. ACHTUNG: Um das Wasser im Pool (oder Whirlpool) zu erwärmen, muss die Filterpumpe läuft werden, um den Wasser durch die Wärmepumpe zu zirkulieren. -
Seite 58: Den Bypass Einstellen
Den Bypass einstellen Gehen Sie wie folgt vor, um den Bypass einzustellen: 1.Ventil 1 weit geöffnet. Ventil 2 und Ventil 3 geschlossen. 2.Öffnen Sie langsam Ventil 2 und Ventil 3 zur Hälfte und schließen Sie anschließend langsam Ventil 1, um den Wasserdurchfluss zu Ventil 2 und Ventil 3 zu erhöhen. -
Seite 59: Bedienung Des Steuergeräts
Bedienung des Steuergeräts Guide for operation Wenn die Wärmepumpe an die Stromversorgung angeschlossen wird, zeigt die LED-Anzeige 3 S e k u n d e n l a n g e i n e n C o d e a n , d e r d a s Wärmepumpenmodell anzeigt Betätigen Sie , um die Wärmepumpeneinheit zu starten,... - Seite 60 Drücken Sie zuerst und drücken Sie dann um den Benutzerparameter von d0 bis d14 zu überprüfen Code Bedingung Umfang Anmerkung IPM Werkzeugtemperatur 0-120℃ Realer Prüfwert Einlaufwassertemp. Realer Prüfwert -9℃～99℃ Auslaufwassertemp. -9℃～99℃ Realer Prüfwert Umgebungstemparatur. -30℃～70℃ Realer Prüfwert Frequency Begrenzungscode 0,1,2,4,8,16 Realer Prüfwert Rohrleitungstemp.
- Seite 61 Drücken Sie zuerst , dann , um den Wert P0-P18 auszuwählen, und drücken Sie erneut, um die Einstellungsoberfläche aufzurufen, in der der Parameter blinkt. Code Name Umfang Standard Anmerkung Mandatory 0: Standard Normalbetrieb, 1: Mandatory Abtauen. Abtauen.. Arbeitsmodus 1 Heizbetrieb, 0 Kühlbetrieb 1 Timer ein / aus ist unter Funktion, 0 Timer ein / Timer ein / aus aus ist außer Funktion (Die Einstellung von P5...
-
Seite 62: System-Reset-Funktion
System-Reset-Funktion Drücken Sie zuerst und dann , um P14 auszuwählen, und drücken Sie 20 Sekunden lang, um die Einstellungsoberfläche aufzurufen, in der der Parameter blinkt. Drücken Sie oder , um den richtigen Wert 1 einzustellen, und drücken Sie schließlich , um die Einstellungen zu speichern. -
Seite 63: Pilotfunktion Der Systemfiltration
Pilotfunktion der Systemfiltration Option 1; P3 = 0 Die Filterpumpe bezieht sich auf den Betrieb der Wärmepumpe zum Starten und Stoppen. Die Wasserpumpe startet 60s vor dem Kompressor, die Wasserpumpe startet 30s und erfasst dann den Wasserflussschalter. Wenn die Wärmepumpe in den Standby-Modus wechselt, stoppt die Kompressors nach dem Stopp des Wasserpumpe 5 Minuten. - Seite 64 Heizungslogik Zum Beispiel, Wasser in der Arbeitsniveau der Arbeits status Arbeitsmodus Wasser in der Temperatur-T1 Wärmepumpe Temperatur-T1 Powerful mode-Frequenz T1< Tset-1 T1< 27℃ Tset-1≦T1 < Tset 27℃≦T1 <28℃ Frequenz：F9 -F8-F7,...,-F2 Wenn Sie den "Smart- Arbeitsmodus" Tset≦ T1 <Tset+ 1 28℃≦ T1 <29℃ Silent mode-frequency F2 wählen HP wird Standby sein, aufhören zu arbeiten, bis die...
- Seite 65 Maschine neu starten 4. Ändern eines neuen Controllers Kommunikationsfehler zwischen 1. Anschluss der Verbindung Draht 1.Drücken Sie den Drahtanschluss EE 09 Hauptplatine und Treiberplatine 2.Der Draht ist beschädigt 2.Keile einen neuen Draht 1. Überprüfen Sie, ob die Stromversorgung 1.Mother Netzspannung ist zu hoch...
- Seite 66 Fehlfunktion Fehlercode Grund Lösung 1.Datenfehler 1.Programmfehler, Stromversorgung 2.Krong Verdichterphasenanschluss abschalten und nach 3 Minuten neu starten Schutz der IPM-Module EE 11 3.Kompressor Flüssigkeit und Öl Anhäufung 2. Fahren Sie mit dem Fahrerbrett führen zum Strom wird größer 3.Kompressor-Sequenzverbindung prüfen 4.Kompressor oder Fahrerboard beschädigt 1.
- Seite 67 Fehlfunktion Fehlercode Grund Lösung 1.Kompressor läuft aus dem Schritt 1. Überprüfen Sie die Hauptplatine oder 2.Wrong Programm Software-Steuerausnahme EE 21 ändern Sie eine neue 3.Impurity im Kompressor verursacht die 2.Geben Sie das richtige Programm ein instabile Drehzahl 1. Überprüfen Sie die Hauptplatine oder 1.Spannungssignal abnormal Stromdetektorausfall EE 22...
- Seite 68 Fehlfunktion Fehlercode Grund Lösung Fehler beim Sensor für 1.Sensorfehler oder Kurzschluss 1. Die Verdrahtung der Sensoren reparieren PP 01 den Heizkondensator 2.Die Verdrahtung des Sensors ist lose 2.Schalten Sie den Sensor Fehler beim Sensor für 1.Sensorfehler oder Kurzschluss 1. Die Verdrahtung der Sensoren reparieren PP 02 den Gasrücklauf 2.Die Verdrahtung des Sensors ist lose...
-
Seite 69: Zum Beispiel Unten
Hinweis: 1. Wenn im Heizmodus die Wasseraustrittstemperatur höher als die eingestellte Temperatur über 7 ° C ist, zeigt der LED-Controller EE04 für den Wasserüberhitzungsschutz an. 2. Wenn im Kühlmodus die Wasseraustrittstemperatur niedriger als die eingestellte Temperatur über 7 ° C ist, zeigt der LED-Controller PP11 für den Wasserüberkühlungsschutz an. Zum Beispiel unten Wasseraustrittst Temperatur... -
Seite 70: Andere Fehlfunktionen Und Ihre Lösung (Werden Nicht Auf Der Led-Kabelsteuerung Angezeigt)
Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt) Fehlfunktion Anzeichen Ursachen Lösung LED-Kabelsteuerung hat Überprüfen Sie ob Kabel und Keine Stromzufuhr keine Anzeige Schutzschalter verbunden sind LED-Kabelsteuerung zeigt Wärmepumpe im Starten Sie die Wärmepumpe. die aktuelle Zeit an. Bereitschaftsmodus Wärmepumpe läuft nicht... -
Seite 71: Elektronische Verkabelung
Elektronische Verkabelung INVERPAC 09/ 11/I 14/ 16/ 20/ 25/ V25... - Seite 72 INVERPAC 30...
- Seite 73 INVERPAC 35T...
-
Seite 74: Elektronischer Schutz
INVERPAC V30T Oberhalb Schaltplan ist nur als Ihre Referenz, bitte bieten Sie die Maschine mit den Schaltplan. Elektronischer Schutz NOTIZ: Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler vom Rest der Einheit elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzschlüssen im Inneren des Gerätes zu schützen. -
Seite 75: Wartung
Wartung 1) Sie sollten das Wasserzufuhrsystem regelmäßig überprüfen, um zu vermeiden dass Luft in das System eindringt und geringe Wasserflussmenge verursacht, denn das würde die Leistung und Zuverlässigkeit der HP-Einheit reduzieren. 2) Reinigen Sie ihr Becken und Filtersystem regelmäßig um Schäden an der Einheit durch verschmutzte Filter zu vermeiden. -
Seite 76: Exploded View
Exploded view INVERPAC 09... - Seite 77 INVERPAC 09 Part name Part name Obere Abdeckung 4 Wege Ventil Oberer Rahmen Rohr Hinterer Grill Verdampfertemperatursensor T3-TH2 Säule Hochdruckschalter Lüfter Motorhalterung Rohr Isolierungsplatte Kompressor Lüftungsplatte Niederdruckschalter Service-Panel Rohr Verdampfer Rohr Ventilatorflügel Rohr Lüftermotor Rohr Display Steuergerät-Box Wassereintrittstemperatursensor T1-TH6 Frontblende...
- Seite 78 INVERPAC 11/INVERPAC 14/INVERPAC 16...
- Seite 79 INVERPAC 11/INVERPAC 14/INVERPAC 16 Part name Part name Obere Abdeckung Hinterer Grill Oberer Rahmen Wassereintrittstemperatursensor T1-TH6 Lüfter Motorhalterung Clip Verdampfer Titan-Wärmetauscher Säule Dichtungsring Lüftermotor Blauer Gummiring Lüftungsplatte Wasserverbindung Ventilatorflügel Wassereintrittstemperatursensor T1-TH6 Frontblende Dichtungsring Strömungswächter Display Roter Gummiring Schaltkastenabdeckung Steuergerät-Box Elektrischer Reaktor...
- Seite 80 INVERPAC 20/INVERPAC 25...
- Seite 81 INVERPAC 20/INVERPAC 25 Part name Part name Obere Abdeckung Wifi-Modul Hinterer Grill Verdampfer Anschlussklemme Clip Clip Umgebungstemparatursensor T5-TH1 Anschlussklemme Kabelverbinder Schaltkasten Kabelverbinder Magnetring Rückwand Magnetring Druckanzeige 4 Wege Ventil Verdampfertemperatursensor T3-TH2 Rohr Clip Rohr Sensorhalter Entladetemperatursensor T6-TH3 Elektrischer Reaktor Rohr...
- Seite 82 INVERPAC 30/INVERPAC 35T...
- Seite 83 INVERPAC 30/INVERPAC 35T Part name Part name Obere Abdeckung Treiberplatine Rückwand Relais Hinterer Grill Umgebungstemparatursensor T5-TH1 Schaltkasten Clip Wifi-Modul Oberer Rahmen Magnetring Verdampfer Magnetring Isolierungsplatte Anschlussklemme Lüfter Motorhalterung Anschlussklemme Elektrischer Reaktor 4 Wege Ventil Service-Panel Rohr Kabelverbinder Hochdruckschalter Lüftermotor Entladetemperatursensor T6-TH3...
- Seite 84 INVERPAC V25/INVERPAC V30T...
- Seite 85 INVERPAC V25/INVERPAC V30T Part name Part name Lüftungsplatte Verdampferheizwiderstand Obere Abdeckung Rohr Ventilatorflügel Verdampferplatte Lüftermotor Wasserverbindung Lüfter Motorhalterung Blauer Gummiring Rohr Schaltkastenabdeckung 4 Wege Ventil Clip Seitengrill Wassereintrittstemperatursensor T1-TH6 Rohr Wifi-Modul Hochdruckschalter Schaltkasten Panel Schaltkasten Relais Rohr Filterplatine Kompressor Treiberplatine...
- Seite 127 INVERPAC POOL HEAT PUMP Manuale di Installazione e Uso...
- Seite 210 INVERPAC POOL HEAT PUMP WIFI CONNECTION WITH APP...
